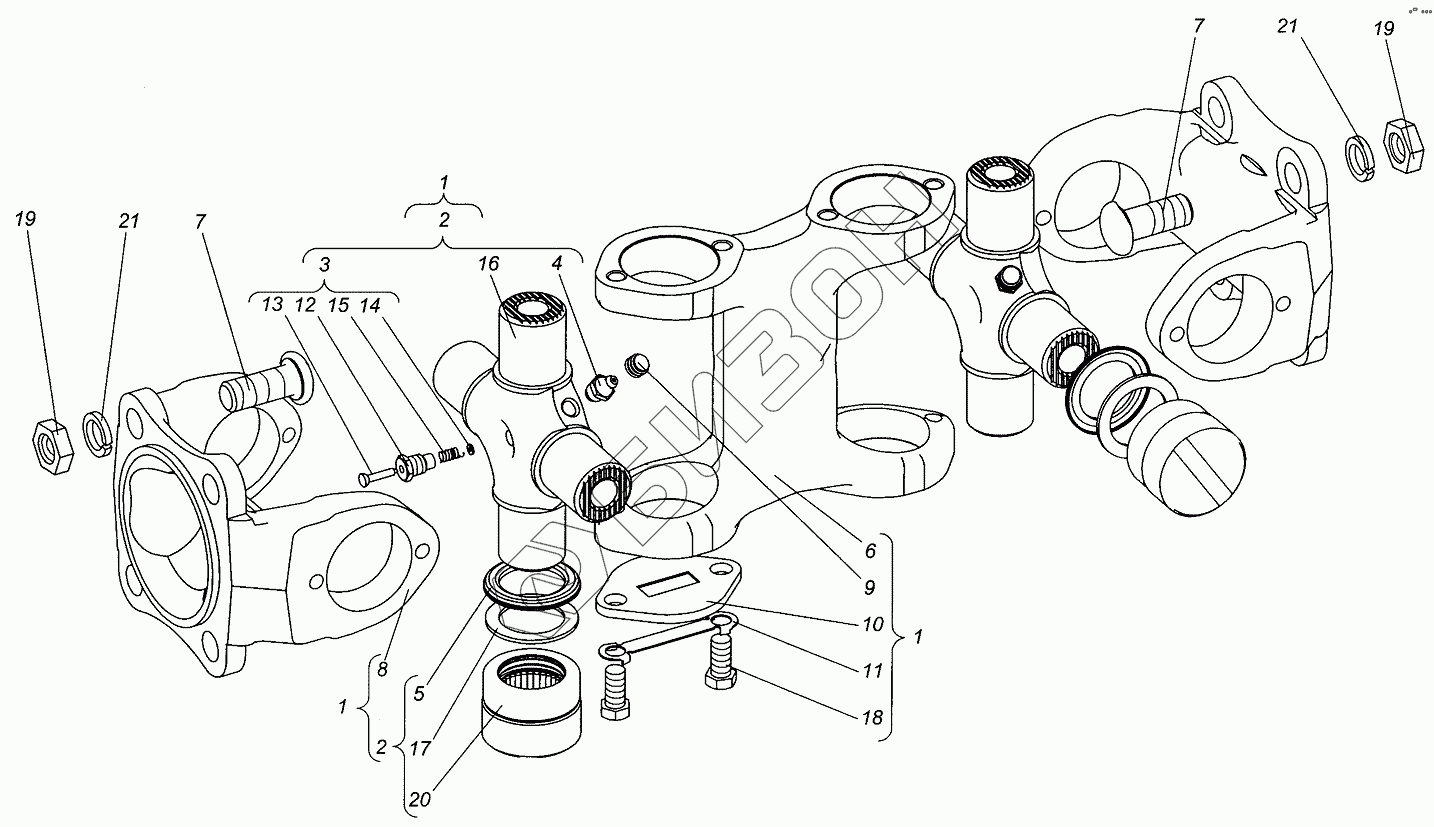

Графический каталог запасных частей к технике: ХТЗ Т-151К. Передача карданная мостов
1
1
1
2
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 151.36.016 | Вилка двойная |
Загрузка ...
|
|
| 2 | 150.36.013А | Крестовина кардана с подшипниками в сборе |
Загрузка ...
|
|
| 3 | А62.02.200 | Клапан предохранительный |
Загрузка ...
|
|
| 4 | А62.03.100 | Масленка |
Загрузка ...
|
|
| 5 | А62.05.100 | Обойма |
Загрузка ...
|
|
| 6 | 125.36.103-4 | Вилка двойная кардана |
Загрузка ...
|
|
| 7 | 125.36.113-1А | Болт |
Загрузка ...
|
|
| 8 | 125.36.123-5 | Фланец кардана |
Загрузка ...
|
|
| 9 | 150.41.299 | Колпачок масленки |
Загрузка ...
|
|
| 10 | А62.02.006-05 | Пластина опорная |
Загрузка ...
|
|
| 11 | А62.02.007-04 | Пластина стопорная |
Загрузка ...
|
|
| 12 | А62.02.201 | Корпус клапана |
Загрузка ...
|
|
| 13 | А62.02.202 | Ось клапана |
Загрузка ...
|
|
| 14 | А62.02.203 | Шайба |
Загрузка ...
|
|
| 15 | А62.02.204 | Пружина |
Загрузка ...
|
|
| 16 | А62.05.001 | Крестовина кардана |
Загрузка ...
|
|
| 17 | А62.05.002 | Кольцо уплотнительное |
Загрузка ...
|
|
| 18 | БНП М10х1х20 | Болт |
Загрузка ...
|
|
| 19 | М16х1,5.5929 | Гайка |
Загрузка ...
|
|
| 20 | 804707-К4 | Подшипник |
Загрузка ...
|
|
| 21 | 16ОТ 65Г.6402 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
