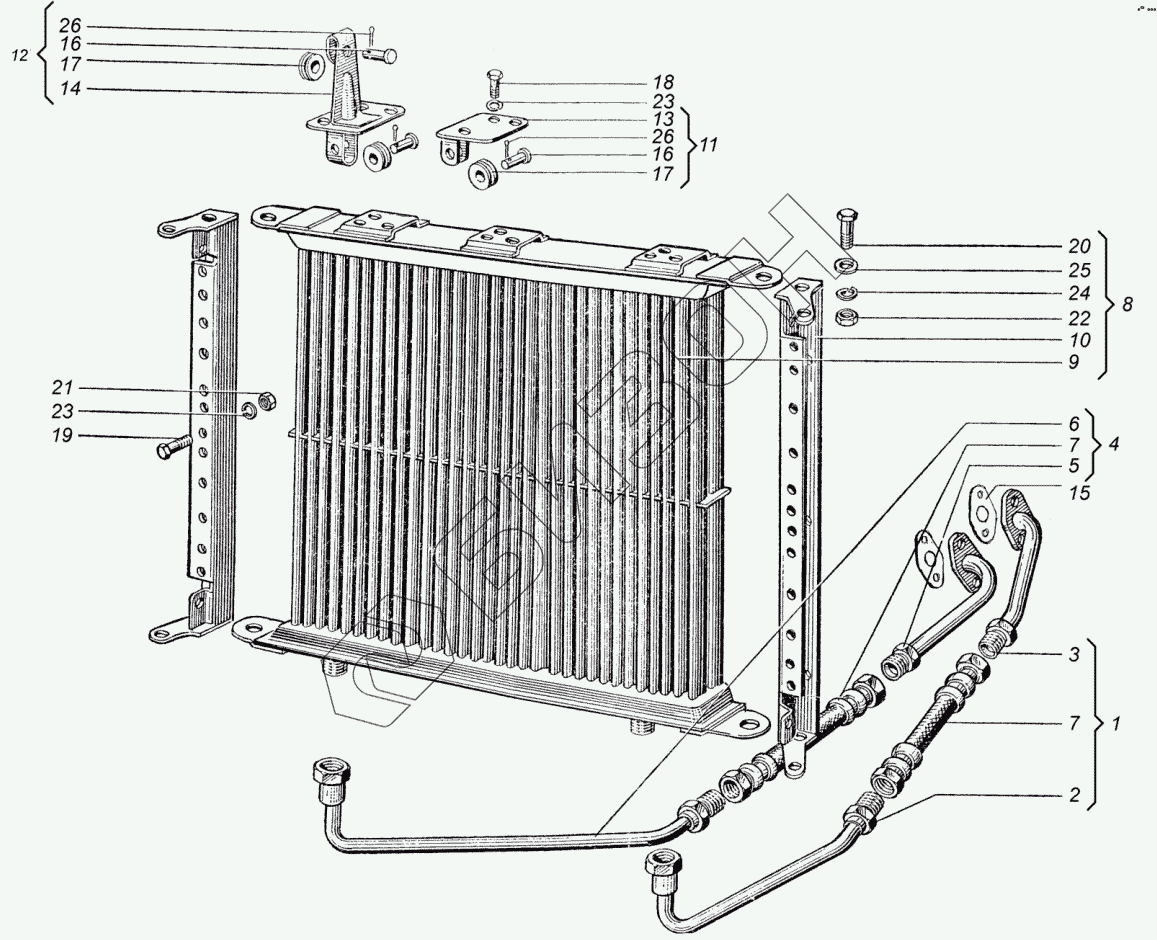

Графический каталог запасных частей к технике: ХТЗ Т-151К. Радиатор масляный
150.08.001А
1
1
2
3
3
4
4
5
5
6
7
7
8
8
9
10
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.08.001А | 150.08.001А | Радиатор масляный двухрядный со шторкой |
Загрузка ...
|
|
| 1 | 150.08.014-5 | Маслопровод |
Загрузка ...
|
|
| 1 | 172.08.014 | Маслопровод |
Загрузка ...
|
|
| 2 | 150.08.015-3 | Трубка маслоподводящая к масляному радиатору в сборе |
Загрузка ...
|
|
| 3 | 150.08.016-4 | Трубка |
Загрузка ...
|
|
| 3 | 172.08.016 | Маслопровод |
Загрузка ...
|
|
| 4 | 150.08.017-4 | Маслопровод |
Загрузка ...
|
|
| 4 | 172.08.017 | Маслопровод |
Загрузка ...
|
|
| 5 | 150.08.018-3 | Трубка |
Загрузка ...
|
|
| 5 | 172.08.018 | Трубка |
Загрузка ...
|
|
| 6 | 150.08.019-2 | Трубка маслоотводящая от масляного радиатора в сборе |
Загрузка ...
|
|
| 7 | 150.08.023Б | Шланг |
Загрузка ...
|
|
| 8 | 150.08.045-1 | Радиатор масляный |
Загрузка ...
|
|
| 8 | 172.08.045 | Радиатор масляный |
Загрузка ...
|
|
| 9 | 150.08.046-1 | Радиатор масляный |
Загрузка ...
|
|
| 10 | 172.08.176 | Стойка |
Загрузка ...
|
|
| 10 | 150.08.176 | Стойка |
Загрузка ...
|
|
| 11 | 150.13.040 | Кронштейн |
Загрузка ...
|
|
| 12 | 150.13.041 | Кронштейн |
Загрузка ...
|
|
| 13 | 150.13.042 | Кронштейн |
Загрузка ...
|
|
| 14 | 150.13.043 | Кронштейн |
Загрузка ...
|
|
| 15 | 60-01175.00 | Прокладка фланца |
Загрузка ...
|
|
| 16 | 74.13.470 | Палец |
Загрузка ...
|
|
| 17 | 74.13.471 | Ролик |
Загрузка ...
|
|
| 18 | М8х16.7796 | Болт |
Загрузка ...
|
|
| 19 | М8х20.7796 | Болт |
Загрузка ...
|
|
| 20 | М10х25.7796 | Болт |
Загрузка ...
|
|
| 21 | М8.5915 | Гайка |
Загрузка ...
|
|
| 22 | М10.5915 | Гайка |
Загрузка ...
|
|
| 23 | 8 65Г.6402 | Шайба |
Загрузка ...
|
|
| 24 | 10 65Г.6402 | Шайба |
Загрузка ...
|
|
| 25 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 26 | 1,6х12.397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
