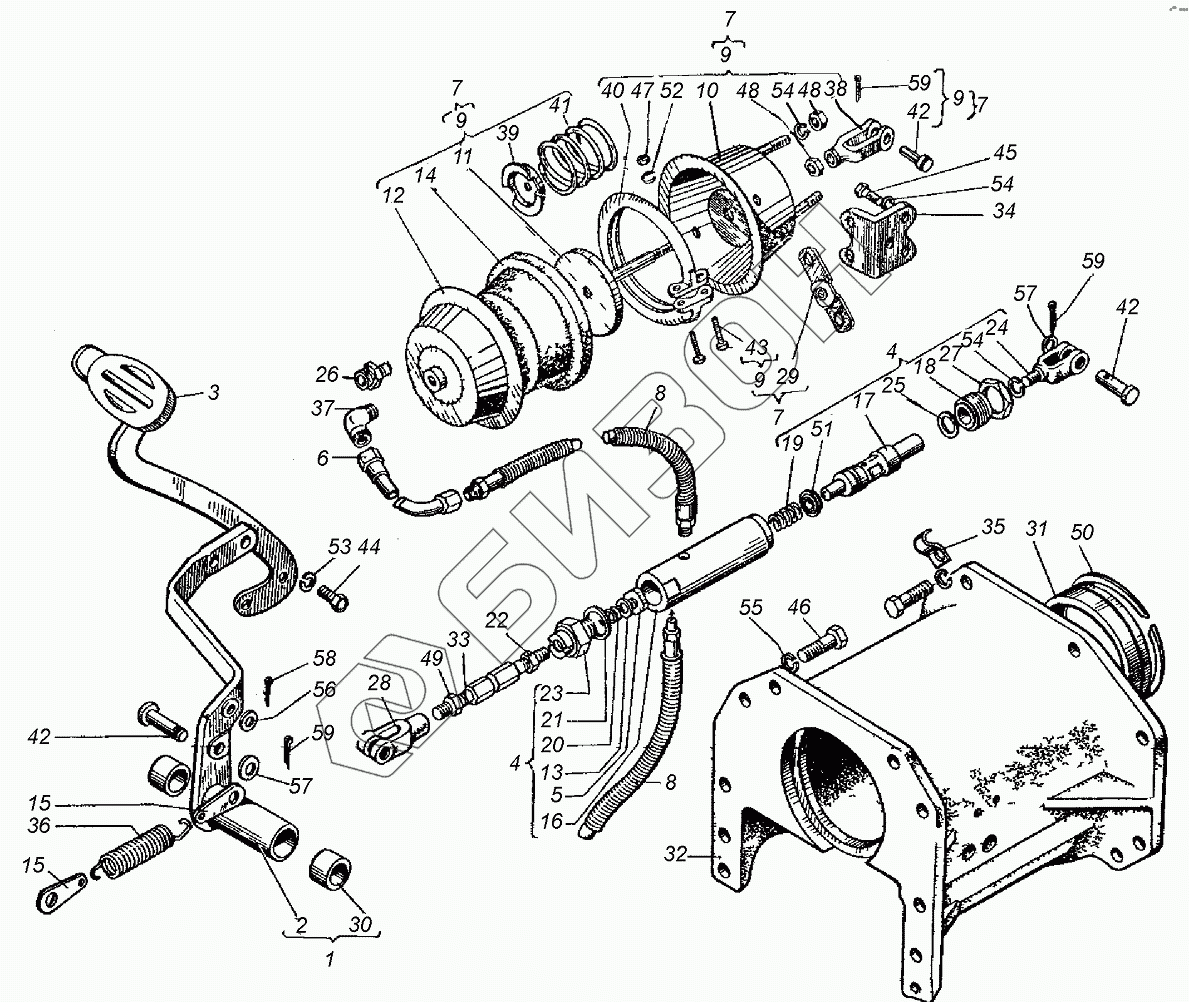

Графический каталог запасных частей к технике: ХТЗ Т-151К. Управление муфтой главного сцепления
170.21.012
151М.21.012-2
173.21.012А
172.21.012
1
2
3
4
4
5
6
6
6
7
7
7
7
7
8
8
9
9
9
9
10
11
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
35
36
37
38
39
40
41
42
42
42
43
44
45
46
47
48
48
49
50
51
52
53
54
54
54
55
56
57
57
58
59
59
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 170.21.012 | 170.21.012 | Управление муфтой главного сцепления |
Загрузка ...
|
|
| 151М.21.012-2 | 151М.21.012-2 | Управление муфтой главного сцепления |
Загрузка ...
|
|
| 173.21.012А | 173.21.012А | Управление муфтой главного сцепления |
Загрузка ...
|
|
| 172.21.012 | 172.21.012 | Управление муфтой главного сцепления |
Загрузка ...
|
|
| 1 | 151М.21.029-2 | Рычаг педали |
Загрузка ...
|
|
| 2 | 151М.21.030-2 | Рычаг педали |
Загрузка ...
|
|
| 3 | 151М.21.031 | Удлинитель |
Загрузка ...
|
|
| 4 | 125.20.057-1 | Сервомеханизм в сборе |
Загрузка ...
|
|
| 5 | 150.21.041 | Клапан |
Загрузка ...
|
|
| 6 | 151.21.035-2 | Трубка пневмокамеры |
Загрузка ...
|
|
| 6 | 151.21.035А | Трубка пневмокамеры в сборе |
Загрузка ...
|
|
| 6 | 120.21.035 | Трубка пневмокамеры |
Загрузка ...
|
|
| 7 | 151.21.042 | Пневмокамера с пластиной |
Загрузка ...
|
|
| 7 | 163.21.021 | Пневмокамера |
Загрузка ...
|
|
| 8 | 200-3506060-Б1 | Шланг к передним тормозным камерам гибкий в сборе |
Загрузка ...
|
|
| 9 | 500-3519010-01 | Камера тормозная |
Загрузка ...
|
|
| 10 | 500-3519020-01 | Корпус |
Загрузка ...
|
|
| 11 | 500-3519030-А | Шток передней тормозной камеры в сборе |
Загрузка ...
|
|
| 11 | 163.21.022 | Шток |
Загрузка ...
|
|
| 12 | 500-3519040 | Крышка передней тормозной камеры в сборе |
Загрузка ...
|
|
| 13 | 7.38.117 | Шайба |
Загрузка ...
|
|
| 14 | 100-3519150 | Диафрагма |
Загрузка ...
|
|
| 15 | 125.20.136-01 | Зацеп |
Загрузка ...
|
|
| 16 | 125.20.137-1 | Корпус сервомеханизма |
Загрузка ...
|
|
| 17 | 125.20.138-1 | Плунжер |
Загрузка ...
|
|
| 18 | 125.20.139-1 | Гайка |
Загрузка ...
|
|
| 19 | 125.20.144-2 | Пружина |
Загрузка ...
|
|
| 20 | 125.20.145-1 | Пружина |
Загрузка ...
|
|
| 21 | 125.20.146-1 | Прокладка |
Загрузка ...
|
|
| 22 | 125.20.240-1 | Гайка ГОСТ 5929-62 |
Загрузка ...
|
|
| 23 | 125.20.246 | Гайка переходная |
Загрузка ...
|
|
| 24 | 125.20.254А | Вилка |
Загрузка ...
|
|
| 25 | 125.57.189 | Кольцо |
Загрузка ...
|
|
| 26 | 125.64.284 | Ниппель конечный |
Загрузка ...
|
|
| 27 | 150.21.136 | Гайка |
Загрузка ...
|
|
| 28 | 150.21.273-2 | Вилка |
Загрузка ...
|
|
| 29 | 150.21.316 | Пластина |
Загрузка ...
|
|
| 30 | 150.40.171 | Втулка |
Загрузка ...
|
|
| 31 | 151.21.252 | Стакан |
Загрузка ...
|
|
| 32 | 151.21.256-4 | Корпус проставочный |
Загрузка ...
|
|
| 33 | 151.21.270-1-01 | Тяга |
Загрузка ...
|
|
| 33 | 163.21.024-1 | Тяга сервомеханизма |
Загрузка ...
|
|
| 34 | 151.21.276А | Кронштейн |
Загрузка ...
|
|
| 34 | 163.21.103-1 | Кронштейн |
Загрузка ...
|
|
| 35 | 151.21.286-1 | Скоба |
Загрузка ...
|
|
| 36 | 151.64.172 | Пружина |
Загрузка ...
|
|
| 37 | 151.64.221 | Угольник конечный |
Загрузка ...
|
|
| 38 | 200-3504055Б | Вилка тяги от педали тормоза к тормозному крану |
Загрузка ...
|
|
| 39 | 500-3519136-10 | Стакан упорный |
Загрузка ...
|
|
| 40 | 500-3519058 | Хомутик передней тормозной камеры в сборе |
Загрузка ...
|
|
| 41 | 500-3519154 | Пружина передней тормозной камеры |
Загрузка ...
|
|
| 42 | 260089-П52 | Палец 12х40 |
Загрузка ...
|
|
| 43 | М8х45.7795 | Болт (d=8, l=45, L0=22, H=5, S=12) |
Загрузка ...
|
|
| 44 | М10х25.7796 | Болт |
Загрузка ...
|
|
| 45 | М12х35.7796 | Болт |
Загрузка ...
|
|
| 46 | М16х60.7796 | Болт |
Загрузка ...
|
|
| 47 | М8.5915 | Гайка |
Загрузка ...
|
|
| 48 | М12х1,25.5929 | Гайка |
Загрузка ...
|
|
| 49 | М14.5915 | Гайка |
Загрузка ...
|
|
| 50 | 1Б160.13940 | Кольцо |
Загрузка ...
|
|
| 51 | 1-025-1.6678 | Манжета |
Загрузка ...
|
|
| 52 | 8 65Г.6402 | Шайба |
Загрузка ...
|
|
| 53 | 10 65Г.6402 | Шайба |
Загрузка ...
|
|
| 54 | 12 65Г.6402 | Шайба |
Загрузка ...
|
|
| 55 | 16Т 65Г.6402 | Шайба |
Загрузка ...
|
|
| 56 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 57 | 12.04.11371 | Шайба |
Загрузка ...
|
|
| 58 | 2х16.397 | Шплинт |
Загрузка ...
|
|
| 59 | 4х25.397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
