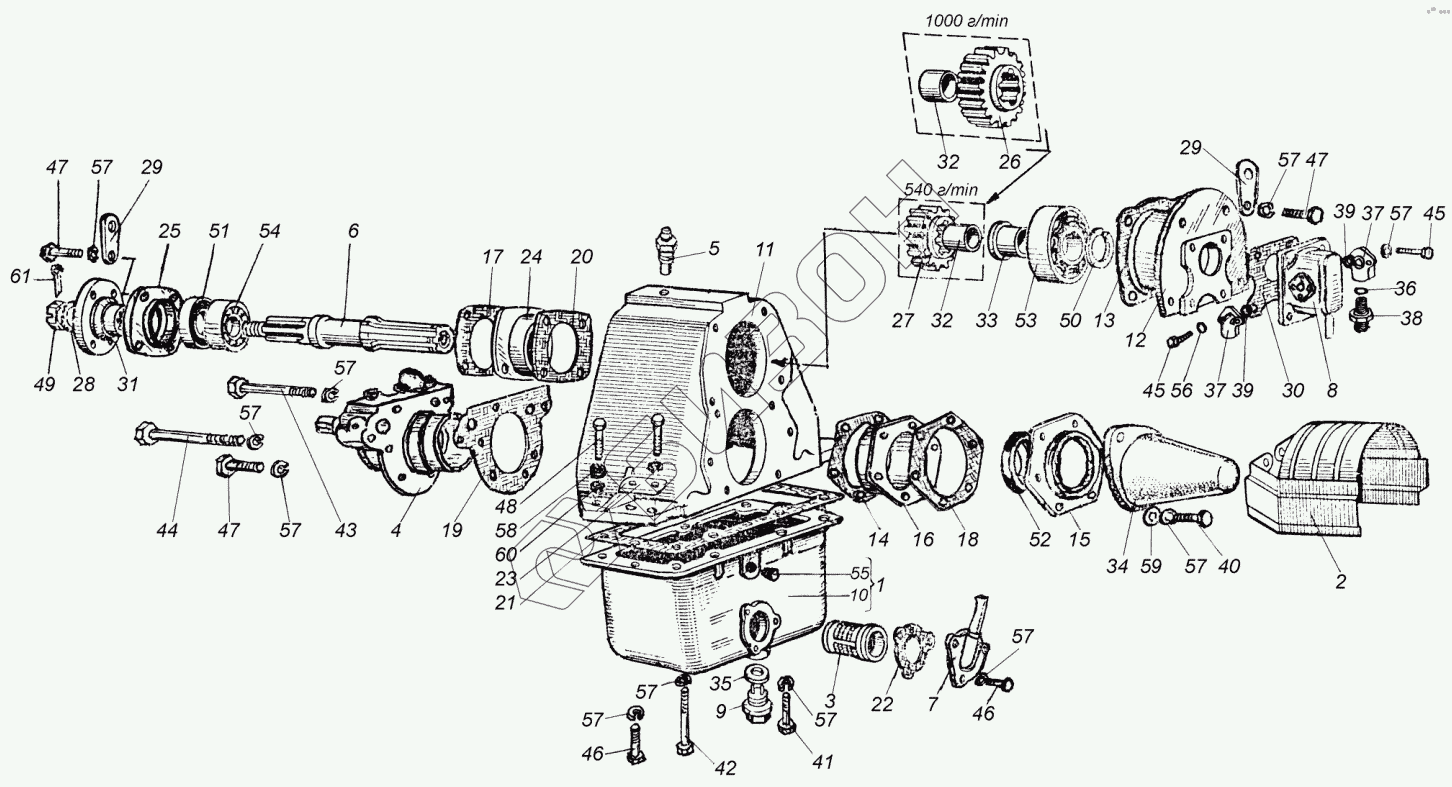

Графический каталог запасных частей к технике: ХТЗ Т-151К. Вал отбора мощности
120.41.011-03
120.41.011
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
32
33
34
35
36
37
37
38
39
39
40
41
42
43
44
45
45
46
46
47
47
47
48
49
50
51
52
53
54
55
56
57
57
57
57
57
57
57
57
57
57
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 120.41.011-03 | 120.41.011-03 | Редуктор ВОМ |
Загрузка ...
|
|
| 120.41.011 | 120.41.011 | Редуктор ВОМ |
Загрузка ...
|
|
| 1 | 151.41.077А | Поддон |
Загрузка ...
|
|
| 2 | 150.41.014-5 | Кожух защитный |
Загрузка ...
|
|
| 3 | 150.41.025-1А | Заборник |
Загрузка ...
|
|
| 4 | 150.41.042-3А | Крышка со втулкой |
Загрузка ...
|
|
| 5 | 150.41.054-1-01 | Пробка-сапун |
Загрузка ...
|
|
| 6 | 150.41.055-2 | Вал ведущий |
Загрузка ...
|
|
| 7 | 150.41.058 | Труба всасывания в сборе |
Загрузка ...
|
|
| 8 | НШ10В-3 | Насос |
Загрузка ...
|
|
| 9 | ПМ-39Б | Пробка |
Загрузка ...
|
|
| 10 | 151.41.173А | Поддон |
Загрузка ...
|
|
| 11 | 150.41.101-4А | Корпус |
Загрузка ...
|
|
| 12 | 150.41.107-5Б | Крышка |
Загрузка ...
|
|
| 13 | 150.41.108-1 | Прокладка |
Загрузка ...
|
|
| 14 | 150.41.109-2 | Прокладка |
Загрузка ...
|
|
| 15 | 150.41.113-8 | Корпус |
Загрузка ...
|
|
| 16 | 150.41.114-4 | Стакан |
Загрузка ...
|
|
| 17 | 150.41.135-1 | Прокладка |
Загрузка ...
|
|
| 18 | 150.41.136-2 | Прокладка |
Загрузка ...
|
|
| 19 | 150.41.170-2 | Прокладка |
Загрузка ...
|
|
| 20 | 150.41.171-1 | Прокладка |
Загрузка ...
|
|
| 21 | 150.41.181-1 | Прокладка |
Загрузка ...
|
|
| 22 | 150.41.187-1 | Прокладка |
Загрузка ...
|
|
| 23 | 150.41.212 | Пластина |
Загрузка ...
|
|
| 24 | 150.41.215-1А | Стакан |
Загрузка ...
|
|
| 25 | 150.41.216-1В | Корпус |
Загрузка ...
|
|
| 26 | 150.41.223-7А | Колесо |
Загрузка ...
|
|
| 27 | 150.41.224-4А | Колесо |
Загрузка ...
|
|
| 28 | 150.41.254 | Шайба упорная |
Загрузка ...
|
|
| 29 | 150.41.257 | Ушко |
Загрузка ...
|
|
| 30 | 150.41.262 | Прокладка |
Загрузка ...
|
|
| 31 | 150.41.275 | Муфта |
Загрузка ...
|
|
| 32 | 150.41.364 | Втулка |
Загрузка ...
|
|
| 33 | 150.41.365 | Втулка проставочная |
Загрузка ...
|
|
| 34 | 150.41.366-1 | Колпак |
Загрузка ...
|
|
| 35 | КУ-39 | Кольцо уплотняющее |
Загрузка ...
|
|
| 36 | НШ10-0101034 | Кольцо уплотнительное |
Загрузка ...
|
|
| 37 | НШ10-0101036В | Муфта |
Загрузка ...
|
|
| 38 | НШ10-0101037В | Штуцер |
Загрузка ...
|
|
| 39 | НШ46-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| 40 | М10х40.7795 | Болт |
Загрузка ...
|
|
| 41 | М10х50.7795 | Болт (d=10, l=50, L0=26, H=6, S=14) |
Загрузка ...
|
|
| 42 | М10х65.7795 | Болт |
Загрузка ...
|
|
| 43 | М10х75.7795 | Болт |
Загрузка ...
|
|
| 44 | М10х85.7795 | Болт |
Загрузка ...
|
|
| 45 | М8х30.7796 | Болт |
Загрузка ...
|
|
| 46 | М10х25.7796 | Болт |
Загрузка ...
|
|
| 47 | М10х30.7796 | Болт |
Загрузка ...
|
|
| 48 | М16х55.7796 | Болт |
Загрузка ...
|
|
| 49 | М20х1,5.5933 | Гайка |
Загрузка ...
|
|
| 50 | 2С40.13940 | Кольцо |
Загрузка ...
|
|
| 51 | I.2-55х80-4.8752 | Манжета |
Загрузка ...
|
|
| 52 | I.1-75х100-4.8752 | Манжета |
Загрузка ...
|
|
| 53 | 213.8338 | Подшипник |
Загрузка ...
|
|
| 54 | 308.8338 | Подшипник |
Загрузка ...
|
|
| 55 | КГ 3/8' | Пробка |
Загрузка ...
|
|
| 56 | 8 65Г.6402 | Шайба |
Загрузка ...
|
|
| 57 | 10 65Г.6402 | Шайба |
Загрузка ...
|
|
| 58 | 16 65Г.6402 | Шайба |
Загрузка ...
|
|
| 59 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 60 | 16.04.11371 | Шайба |
Загрузка ...
|
|
| 61 | 4х32.397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
