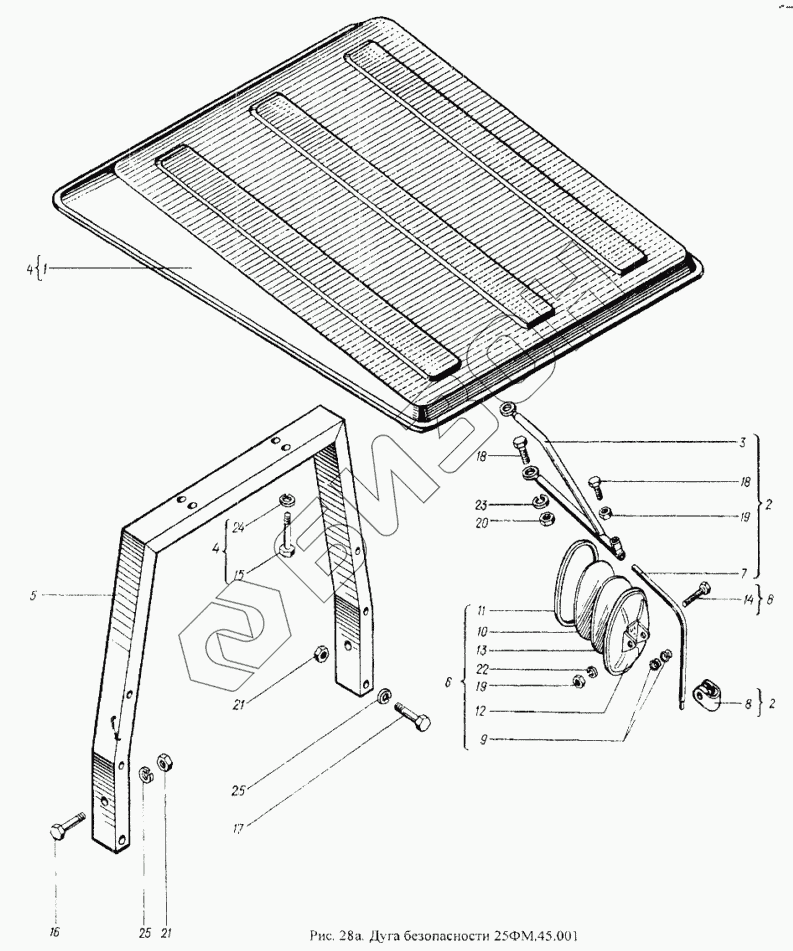

Графический каталог запасных частей к технике: ХТЗ Т-25Ф. Дуга безопасности 25ФМ.45.001
1
2
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 25Ф.45.030 | Козырек |
Загрузка ...
|
|
| 2 | 25Ф.45.040 | Кронштейн зеркала |
Загрузка ...
|
|
| 3 | 25Ф.45.041 | Стойка |
Загрузка ...
|
|
| 4 | 25Ф.45.001-01 | Дуга безопасности |
Загрузка ...
|
|
| 5 | 25ФМ.45.020 | Дуга |
Загрузка ...
|
|
| 6 | 151.69.012 | Зеркало наружное |
Загрузка ...
|
|
| 7 | 25Ф.45.403 | Держатель |
Загрузка ...
|
|
| 8 | 150.69.190 | Кронштейн |
Загрузка ...
|
|
| 9 | 151.69.191 | Втулка |
Загрузка ...
|
|
| 10 | 452Д-8201017 | Зеркало наружное |
Загрузка ...
|
|
| 11 | 452Д-8201019 | Ободок наружного зеркала |
Загрузка ...
|
|
| 12 | 452Д-8201022 | Корпус наружного зеркала с кронштейном |
Загрузка ...
|
|
| 13 | 452Д-8201057 | Прокладка наружного зеркала |
Загрузка ...
|
|
| 14 | [Болт М8-6gх55.88.35.019 ГОСТ7795-70] | Болт М8-6gх55.88.35.019 ГОСТ7795-70 |
Загрузка ...
|
|
| 15 | [Болт М12-6gх60.88.35.019 ГОСТ7795-70] | Болт М12-6gх60.88.35.019 ГОСТ7795-70 |
Загрузка ...
|
|
| 16 | [Болт М16-6gх70.88.35.019 ГОСТ7795-70] | Болт М16-6gх70.88.35.019 ГОСТ7795-70 |
Загрузка ...
|
|
| 17 | [Болт М16-6gх110.58.35.019 ГОСТ7795-70] | Болт М16-6gх110.58.35.019 ГОСТ7795-70 |
Загрузка ...
|
|
| 18 | [Болт М10-6gх20.88.35.019 ГОСТ7796-70] | Болт М10-6gх20.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 19 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 20 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 21 | [Гайка М16-6Н.6.0112 ГОСТ5915-70] | Гайка М16-6Н.6.0112 ГОСТ5915-70 |
Загрузка ...
|
|
| 22 | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 23 | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 24 | [Шайба 12.65Г.05 ГОСТ6402-70] | Шайба 12.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 25 | [Шайба 16.65Г.05 ГОСТ6402-70] | Шайба 16.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
