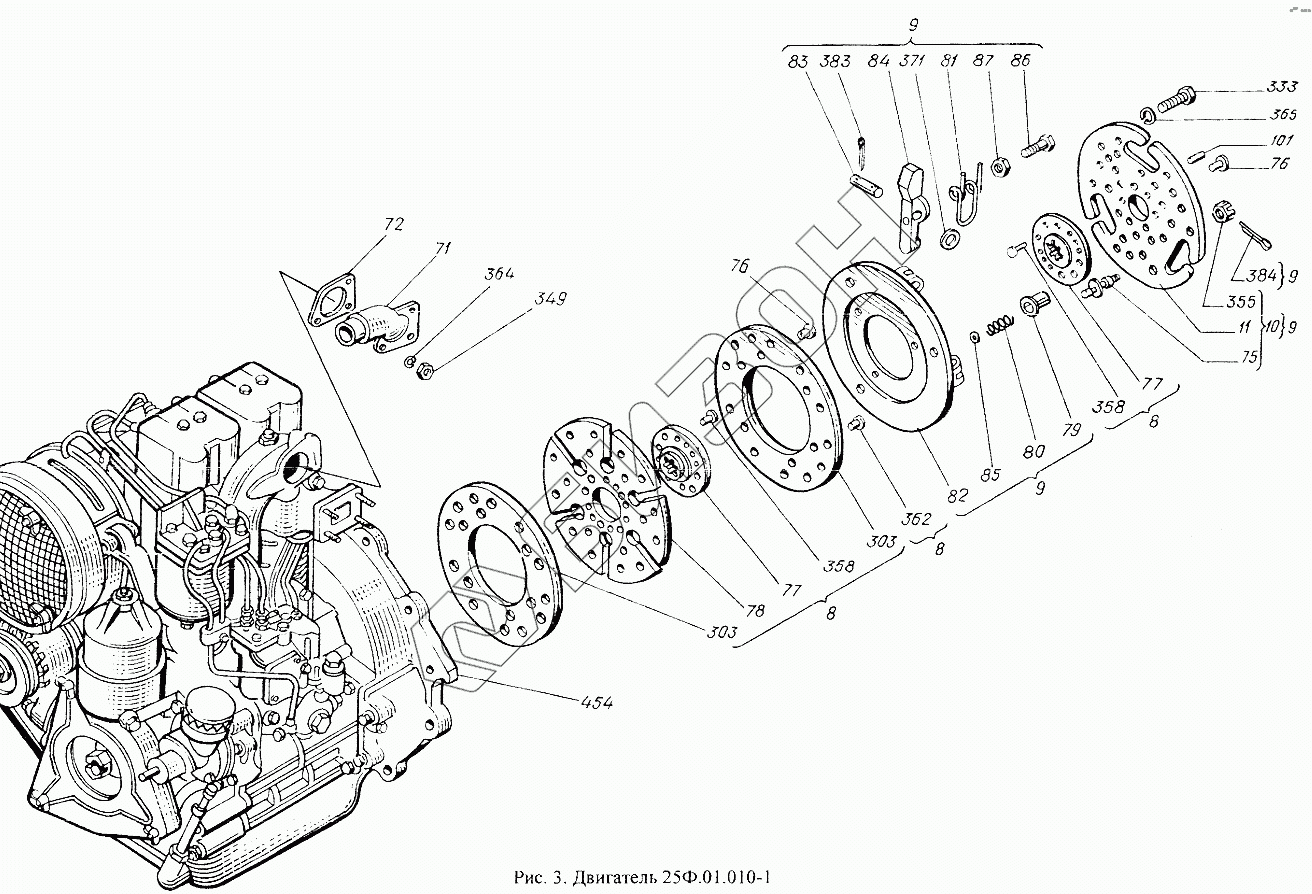

Графический каталог запасных частей к технике: ХТЗ Т-25Ф. Двигатель 25Ф.01.010-1
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
10
10
11
11
71
71
72
72
75
75
76
76
76
76
77
77
77
77
77
77
77
77
78
78
79
79
80
80
81
81
82
82
83
83
84
84
85
85
86
86
87
87
101
101
303
303
303
303
333
333
349
349
355
355
358
358
358
358
358
358
362
362
364
364
365
365
365
371
371
371
383
383
384
384
454
454
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| [Шайба 10.65Г.05 ГОСТ6402-70] | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| [Шайба 10.65Г.05 ГОСТ6402-70] | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| [Заклепка 6х20.01.10кп ГОСТ10299-80] | [Заклепка 6х20.01.10кп ГОСТ10299-80] | Заклепка 6х20.01.10кп ГОСТ10299-80 |
Загрузка ...
|
|
| 8 | 25Ф.21.021 | Диск ведомый |
Загрузка ...
|
|
| 8 | 25Ф.21.021 | Диск ведомый |
Загрузка ...
|
|
| 9 | 25Ф.21.022 | Диск нажимной |
Загрузка ...
|
|
| 9 | 25Ф.21.022 | Диск нажимной |
Загрузка ...
|
|
| 10 | 25Ф.21.023 | Кожух |
Загрузка ...
|
|
| 10 | 25Ф.21.023 | Кожух |
Загрузка ...
|
|
| 11 | 25Ф.21.024 | Кожух |
Загрузка ...
|
|
| 11 | 25Ф.21.024 | Кожух |
Загрузка ...
|
|
| 71 | 25Ф.11.101 | Патрубок |
Загрузка ...
|
|
| 71 | 25Ф.11.101 | Патрубок |
Загрузка ...
|
|
| 72 | 25Ф.11.102 | Прокладка |
Загрузка ...
|
|
| 72 | 25Ф.11.102 | Прокладка |
Загрузка ...
|
|
| 75 | 25Ф.21.104 | Палец |
Загрузка ...
|
|
| 75 | 25Ф.21.104 | Палец |
Загрузка ...
|
|
| 76 | 25Ф.21.105 | Упор |
Загрузка ...
|
|
| 76 | 25Ф.21.105 | Упор |
Загрузка ...
|
|
| 77 | 25Ф.21.107 | Ступица |
Загрузка ...
|
|
| 77 | 25Ф.21.107 | Ступица |
Загрузка ...
|
|
| 77 | 25Ф.21.107 | Ступица |
Загрузка ...
|
|
| 77 | 25Ф.21.107 | Ступица |
Загрузка ...
|
|
| 78 | 25Ф.21.109 | Диск ведомый |
Загрузка ...
|
|
| 78 | 25Ф.21.109 | Диск ведомый |
Загрузка ...
|
|
| 79 | 25Ф.21.116 | Стакан |
Загрузка ...
|
|
| 79 | 25Ф.21.116 | Стакан |
Загрузка ...
|
|
| 80 | 25Ф.21.117 | Пружина |
Загрузка ...
|
|
| 80 | 25Ф.21.117 | Пружина |
Загрузка ...
|
|
| 81 | 25Ф.21.119 | Пружин |
Загрузка ...
|
|
| 81 | 25Ф.21.119 | Пружин |
Загрузка ...
|
|
| 82 | 25Ф.21.121 | Диск нажимной |
Загрузка ...
|
|
| 82 | 25Ф.21.121 | Диск нажимной |
Загрузка ...
|
|
| 83 | 25Ф.21.122 | Ось 2-8h11х55.П.40.2.30...66.Ц9хр ГОСТ9650-80 |
Загрузка ...
|
|
| 83 | 25Ф.21.122 | Ось 2-8h11х55.П.40.2.30...66.Ц9хр ГОСТ9650-80 |
Загрузка ...
|
|
| 84 | 25Ф.21.124 | Рычаг |
Загрузка ...
|
|
| 84 | 25Ф.21.124 | Рычаг |
Загрузка ...
|
|
| 85 | 25Ф.21.125 | Прокладка |
Загрузка ...
|
|
| 85 | 25Ф.21.125 | Прокладка |
Загрузка ...
|
|
| 86 | 25Ф.21.127 | Болт |
Загрузка ...
|
|
| 86 | 25Ф.21.127 | Болт |
Загрузка ...
|
|
| 87 | 25Ф.21.128 | Гайка |
Загрузка ...
|
|
| 87 | 25Ф.21.128 | Гайка |
Загрузка ...
|
|
| 101 | 25Ф.21.156 | Штифт |
Загрузка ...
|
|
| 101 | 25Ф.21.156 | Штифт |
Загрузка ...
|
|
| 132 | 25Ф.37.116 | Колонка |
Загрузка ...
|
|
| 133 | 25Ф.37.117 | Прокладка |
Загрузка ...
|
|
| 134 | 25Ф.37.118 | Втулка |
Загрузка ...
|
|
| 303 | Т25-1601138В | Накладка |
Загрузка ...
|
|
| 303 | T2.5-1601138B | Накладка |
Загрузка ...
|
|
| 332 | [Болт М10-6gх20.88.35.019 ГОСТ7796-70] | Болт М10-6gх20.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 332 | [Болт М10-6gх20.88.35.019 ГОСТ7796-70] | Болт М10-6gх20.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 333 | [Болт М10-6gх25.88.35.019 ГОСТ7796-70] | Болт М10-6gх25.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 333 | [Болт М10-6gх25.88.35.019 ГОСТ7796-70] | Болт М10-6gх25.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 349 | [Гайка М8х1.6Н.6.019 ГОСТ5915-70] | Гайка М8х1.6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 349 | [Гайка М8х1.6Н.6.019 ГОСТ5915-70] | Гайка М8х1.6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 355 | [Гайка М10-6Н.8.019 ГОСТ5333-73] | Гайка М10-6Н.8.019 ГОСТ5333-73 |
Загрузка ...
|
|
| 355 | [Гайка ГОСТ5333-73 М10-6Н.8.019] | Гайка ГОСТ5333-73 М10-6Н.8.019 |
Загрузка ...
|
|
| 358 | [Заклепка 6х20.01.10кп ГОСТ10299-80] | Заклепка 6х20.01.10кп ГОСТ10299-80 |
Загрузка ...
|
|
| 358 | [Заклепка 6х20.01.10кп ГОСТ10299-80] | Заклепка 6х20.01.10кп ГОСТ10299-80 |
Загрузка ...
|
|
| 358 | [Заклепка 6х20.01.10кп ГОСТ10299-80] | Заклепка 6х20.01.10кп ГОСТ10299-80 |
Загрузка ...
|
|
| 362 | [Заклепка 2.4х8.32 ГОСТ12642-80] | Заклепка 2.4х8.32 ГОСТ12642-80 |
Загрузка ...
|
|
| 362 | [Заклепка 2.4х8.32 ГОСТ12642-80] | Заклепка 2.4х8.32 ГОСТ12642-80 |
Загрузка ...
|
|
| 364 | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 364 | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 365 | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 365 | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 365 | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 371 | [Шайба С8.01.0115 ГОСТ11371-78] | Шайба С8.01.0115 ГОСТ11371-78 |
Загрузка ...
|
|
| 371 | [Шайба С8.01.0115 ГОСТ11371-78] | Шайба С8.01.0115 ГОСТ11371-78 |
Загрузка ...
|
|
| 371 | [Шайба С8.01.0115 ГОСТ11371-78] | Шайба С8.01.0115 ГОСТ11371-78 |
Загрузка ...
|
|
| 383 | [Шплинт 2х12.016 ГОСТ397-79] | Шплинт 2х12.016 ГОСТ397-79 |
Загрузка ...
|
|
| 383 | [Шплинт 2х12.016 ГОСТ397-79] | Шплинт 2х12.016 ГОСТ397-79 |
Загрузка ...
|
|
| 384 | [Шплинт 2,5х16.016 ГОСТ397-79] | Шплинт 2,5х16.016 ГОСТ397-79 |
Загрузка ...
|
|
| 384 | [Шплинт 2,5х16.016 ГОСТ397-79] | Шплинт 2,5х16.016 ГОСТ397-79 |
Загрузка ...
|
|
| 454 | [Двигатель Д21.А1 ТУ23.3.48-89] | Двигатель Д21.А1 ТУ23.3.48-89 |
Загрузка ...
|
|
| 454 | 25ФМ.35.001 | Двигатель Д21.А1 ТУ23.3.48-89 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
