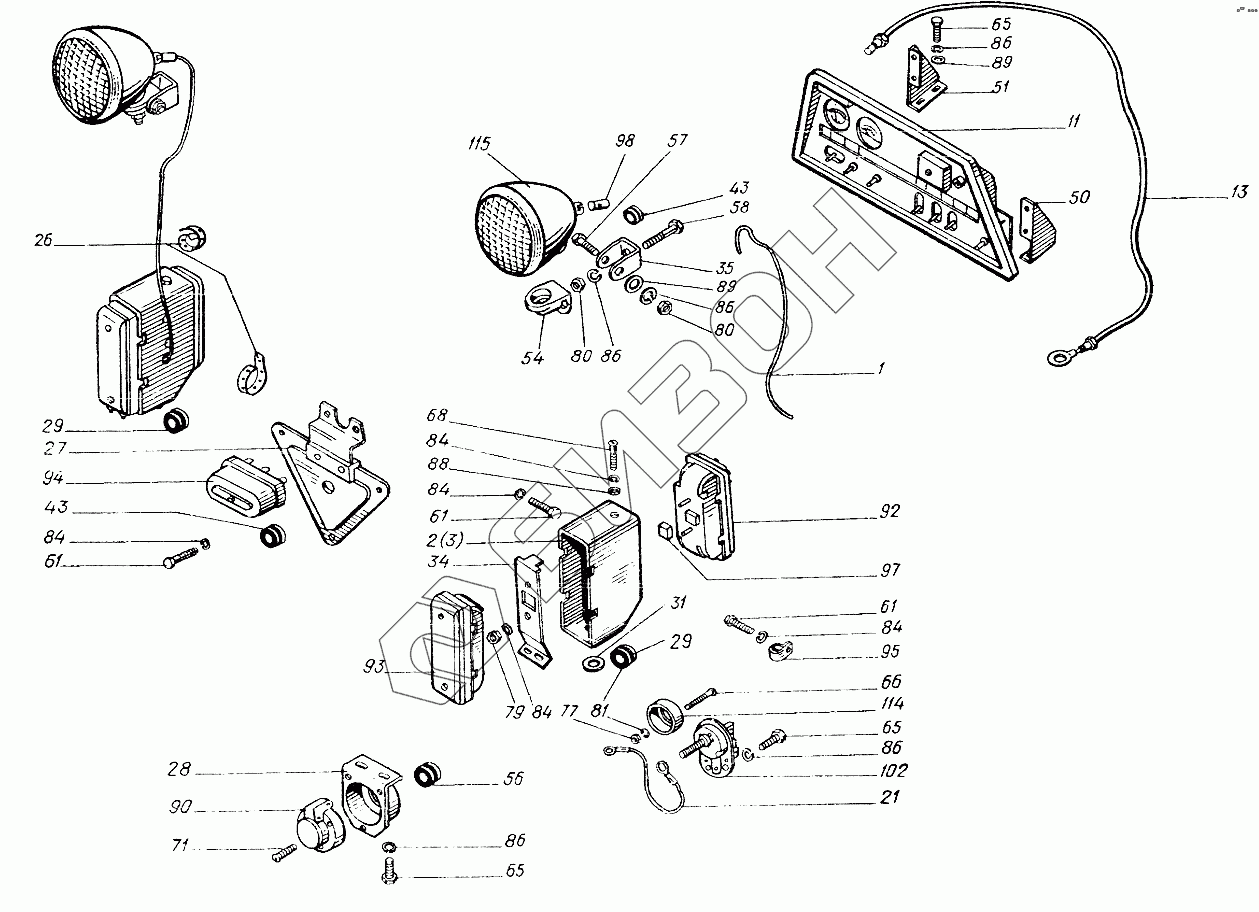

Графический каталог запасных частей к технике: ХТЗ Т-25Ф. Электрооборудование 25Ф.48.011
1
2
3
11
13
21
26
27
28
29
29
31
34
35
43
43
50
51
54
56
56
57
58
61
61
61
65
65
65
65
65
66
68
71
77
79
80
80
81
84
84
84
84
84
86
86
86
86
86
88
89
89
90
92
93
94
95
97
98
102
114
115
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| [Шайба 10.65Г.05 ГОСТ6402-70] | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| [Шайба 10.01.0115 ГОСТ11371-78] | [Шайба 10.01.0115 ГОСТ11371-78] | Шайба 10.01.0115 ГОСТ11371-78 |
Загрузка ...
|
|
| 1 | 010.48.023-01 | Провод |
Загрузка ...
|
|
| 2 | 010.48.024 | Кронштейн |
Загрузка ...
|
|
| 3 | 010.48.024-01 | Кронштейн |
Загрузка ...
|
|
| 11 | 25Ф.48.031-2 | Щиток приборов |
Загрузка ...
|
|
| 13 | 25Ф.48.040 | Трубка манометра |
Загрузка ...
|
|
| 21 | 25Ф.48.088 | Провод |
Загрузка ...
|
|
| 26 | 125.48.040 | Лента крепежная в сборе |
Загрузка ...
|
|
| 27 | 151.45.040 | Кронштейн |
Загрузка ...
|
|
| 28 | 151.48.041-1 | Кронштейн |
Загрузка ...
|
|
| 29 | 2С1.50.148 | Втулка |
Загрузка ...
|
|
| 31 | 8.07.165 | Кольцо предохранительное |
Загрузка ...
|
|
| 34 | 010.48.125 | Кронштейн |
Загрузка ...
|
|
| 35 | 010.48.130 | Кронштейн |
Загрузка ...
|
|
| 43 | 14.48.243 | Втулка изоляционная |
Загрузка ...
|
|
| 50 | 25Ф.48.159 | Кронштейн |
Загрузка ...
|
|
| 51 | 25Ф.48.159-01 | Кронштейн |
Загрузка ...
|
|
| 54 | 54.48.431-1 | Чашка |
Загрузка ...
|
|
| 56 | 150.48.250-05 | Втулка |
Загрузка ...
|
|
| 56 | 150.48.250-05 | Втулка |
Загрузка ...
|
|
| 57 | [Болт М10-6gх60.88.35.019 ГОСТ7795-70] | Болт М10-6gх60.88.35.019 ГОСТ7795-70 |
Загрузка ...
|
|
| 58 | [Болт М10-6gх80.88.35.019 ГОСТ7795-70] | Болт М10-6gх80.88.35.019 ГОСТ7795-70 |
Загрузка ...
|
|
| 61 | [Болт М6-6gх12.66.019 ГОСТ7798-70] | Болт М6-6gх12.66.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 65 | [Болт М10-6gх12.88.35.019 ГОСТ7798-70] | Болт М10-6gх12.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 65 | [Болт М10-6gх12.88.35.019 ГОСТ7798-70] | Болт М10-6gх12.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 66 | [Винт ВМ3-6gх30.58.019 ГОСТ17473-80] | Винт ВМ3-6gх30.58.019 ГОСТ17473-80 |
Загрузка ...
|
|
| 68 | [Винт ВМ6-6gх12.58.019 ГОСТ17473-80] | Винт ВМ6-6gх12.58.019 ГОСТ17473-80 |
Загрузка ...
|
|
| 71 | [Винт ВМ5-6gх35.58.019 ГОСТ17475-80] | Винт ВМ5-6gх35.58.019 ГОСТ17475-80 |
Загрузка ...
|
|
| 77 | [Гайка М3-6Н.8.016 ГОСТ5927-70] | Гайка М3-6Н.8.016 ГОСТ5927-70 |
Загрузка ...
|
|
| 79 | [Гайка М6-6Н.8.019 ГОСТ5927-70] | Гайка М6-6Н.8.019 ГОСТ5927-70 |
Загрузка ...
|
|
| 80 | [Гайка М10-6Н.04.019 ГОСТ5929-70] | Гайка М10-6Н.04.019 ГОСТ5929-70 |
Загрузка ...
|
|
| 81 | [Шайба 3.65Г.05 ГОСТ6402-70] | Шайба 3.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 84 | [Шайба 6.65Г.05 ГОСТ6402-70] | Шайба 6.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 86 | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 88 | [Шайба С6.01.0115 ГОСТ11371-78] | Шайба С6.01.0115 ГОСТ11371-78 |
Загрузка ...
|
|
| 89 | [Шайба 10.01.0115 ГОСТ11371-78] | Шайба 10.01.0115 ГОСТ11371-78 |
Загрузка ...
|
|
| 90 | [Розетка штепсельная Г1С-300 А3 ГОСТ9260-76] | Розетка штепсельная Г1С-300 А3 ГОСТ9260-76 |
Загрузка ...
|
|
| 92 | [Фонарь передний 23.3712 ГОСТ6964-72] | Фонарь передний 23.3712 ГОСТ6964-72 |
Загрузка ...
|
|
| 93 | [Фонарь задний 33.3716 ГОСТ6964-72] | Фонарь задний 33.3716 ГОСТ6964-72 |
Загрузка ...
|
|
| 94 | [Фонарь освещения номерного знака ФП-131 ГОСТ6964-72] | Фонарь освещения номерного знака ФП-131 ГОСТ6964-72 |
Загрузка ...
|
|
| 95 | [Хомут Х01 10х7 ОСТВ3-4051-78] | Хомут Х01 10х7 ОСТВ3-4051-78 |
Загрузка ...
|
|
| 97 | [Колодка гнездовая 02-6.3-04 ОСТ37.003.032-88] | Колодка гнездовая 02-6.3-04 ОСТ37.003.032-88 |
Загрузка ...
|
|
| 98 | [Колодка штыревая 02-6.3-01 ОСТ37.003.032-88] | Колодка штыревая 02-6.3-01 ОСТ37.003.032-88 |
Загрузка ...
|
|
| 102 | [Выключатель "массы" ВК318Е ТУ37.003.400-73] | Выключатель "массы" ВК318Е ТУ37.003.400-73 |
Загрузка ...
|
|
| 114 | [Розетка 47к ТУ16-526.359-74] | Розетка 47к ТУ16-526.359-74 |
Загрузка ...
|
|
| 115 | [Фара 30-3711 ТУ37.003.989-80] | Фара 30-3711 ТУ37.003.989-80 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
