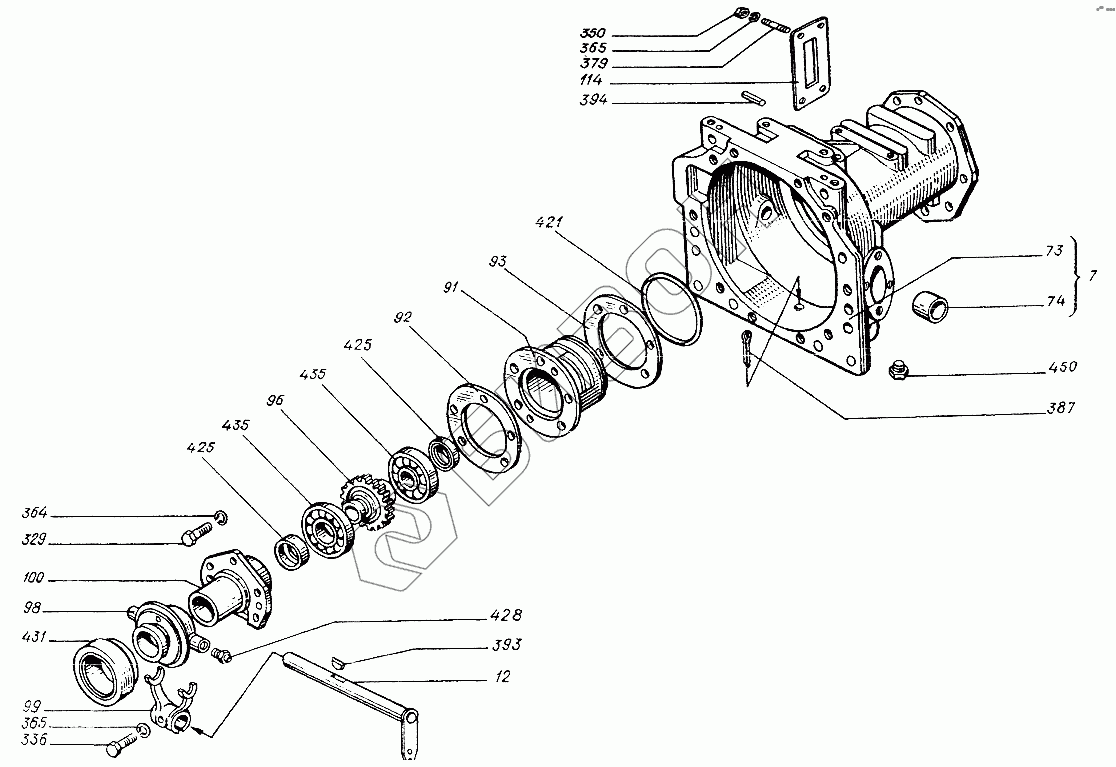

Графический каталог запасных частей к технике: ХТЗ Т-25Ф. Муфта сцепления 25Ф.21.010
7
7
12
12
73
73
74
74
91
91
92
92
93
93
96
96
98
98
99
99
100
100
114
114
329
329
336
336
350
350
364
364
365
365
365
365
373
374
379
379
387
387
393
393
394
394
421
421
425
425
428
428
431
431
435
435
450
450
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| [Шайба 8.65Г.05 ГОСТ6402-70] | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| [Шайба 8.65Г.05 ГОСТ6402-70] | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| [Шайба 10.65Г.05 ГОСТ6402-70] | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| [Шайба 10.65Г.05 ГОСТ6402-70] | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 7 | 25Ф.21.015 | Корпус соединительный |
Загрузка ...
|
|
| 7 | 25Ф.21.015 | Корпус соединительный |
Загрузка ...
|
|
| 12 | 25Ф.21.029-1 | Валик |
Загрузка ...
|
|
| 12 | 25Ф.21.029-1 | Валик |
Загрузка ...
|
|
| 73 | 25Ф.21.101 | Корпус соединительный |
Загрузка ...
|
|
| 73 | 25Ф.21.101 | Корпус соединительный |
Загрузка ...
|
|
| 74 | 25Ф.21.102 | Втулка |
Загрузка ...
|
|
| 74 | 25Ф.21.102 | Втулка |
Загрузка ...
|
|
| 91 | 25Ф.21.136 | Стакан |
Загрузка ...
|
|
| 91 | 25Ф.21.136 | Стакан |
Загрузка ...
|
|
| 92 | 25Ф.21.140 | Прокладка |
Загрузка ...
|
|
| 92 | 25Ф.21.140 | Прокладка |
Загрузка ...
|
|
| 93 | 25Ф.21.140-01 | Прокладка |
Загрузка ...
|
|
| 93 | 25Ф.21.140-01 | Прокладка |
Загрузка ...
|
|
| 96 | 25Ф.21.144 | Шестерня |
Загрузка ...
|
|
| 96 | 25Ф.21.144 | Шестерня |
Загрузка ...
|
|
| 98 | 25Ф.21.148 | Отводка |
Загрузка ...
|
|
| 98 | 25Ф.21.148 | Отводка |
Загрузка ...
|
|
| 99 | 25Ф.21.149 | Вилка |
Загрузка ...
|
|
| 99 | 25Ф.21.149 | Вилка |
Загрузка ...
|
|
| 100 | 25Ф.21.150 | Стакан |
Загрузка ...
|
|
| 100 | 25Ф.21.150 | Стакан |
Загрузка ...
|
|
| 114 | 25Ф.22.114 | Прокладка |
Загрузка ...
|
|
| 114 | 25Ф.22.114 | Прокладка |
Загрузка ...
|
|
| 329 | [Болт М8-6gх35.88.35.019 ГОСТ7796-70] | Болт М8-6gх35.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 329 | [Болт М8-6gх35.88.35.019 ГОСТ7796-70] | Болт М8-6gх35.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 336 | [Болт М10-6gх40.88.35.019 ГОСТ7796-70] | Болт М10-6gх40.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 336 | [Болт М10-6gх40.88.35.019 ГОСТ7796-70] | Болт М10-6gх40.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 350 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 350 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 364 | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 364 | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 365 | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 365 | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 373 | [Шайба С12.01.08.0115 ГОСТ11371-78] | Шайба С12.01.08.0115 ГОСТ11371-78 |
Загрузка ...
|
|
| 374 | [Шайба С24.01.0115 ГОСТ11371-78] | Шайба С24.01.0115 ГОСТ11371-78 |
Загрузка ...
|
|
| 379 | [Шпилька М10х24/6gх25.66.013-6 ГОСТ22036-74] | Шпилька М10х24/6gх25.66.013-6 ГОСТ22036-74 |
Загрузка ...
|
|
| 379 | [Шпилька М10х24/6gх25.66.013-6 ГОСТ22036-76] | Шпилька М10х24/6gх25.66.013-6 ГОСТ22036-76 |
Загрузка ...
|
|
| 387 | [Шплинт 4х25.016 ГОСТ397-79] | Шплинт 4х25.016 ГОСТ397-79 |
Загрузка ...
|
|
| 387 | [Шплинт 4х25.016 ГОСТ397-79] | Шплинт 4х25.016 ГОСТ397-79 |
Загрузка ...
|
|
| 393 | [Шпонка 6х10 ГОСТ24071-80] | Шпонка 6х10 ГОСТ24071-80 |
Загрузка ...
|
|
| 393 | [Шпонка 6х10 ГОСТ24071-80] | Шпонка 6х10 ГОСТ24071-80 |
Загрузка ...
|
|
| 394 | [Штифт 2.6х16 ГОСТ3128-80] | Штифт 2.6х16 ГОСТ3128-80 |
Загрузка ...
|
|
| 394 | [Штифт 2.6х16 ГОСТ3128-80] | Штифт 2.6х16 ГОСТ3128-80 |
Загрузка ...
|
|
| 421 | 145-155-58-2-2 | Кольцо ГОСТ18829-73 |
Загрузка ...
|
|
| 421 | 145-155-58-2-2 | Кольцо ГОСТ18829-73 |
Загрузка ...
|
|
| 425 | [Манжета 1.2-50х70-1 ГОСТ8752-79/ОСТ38.05146-78] | Манжета 1.2-50х70-1 ГОСТ8752-79/ОСТ38.05146-78 |
Загрузка ...
|
|
| 425 | [Манжета 1.2-50х70-1 ГОСТ8752-79/ОСТ38.05146-78] | Манжета 1.2-50х70-1 ГОСТ8752-79/ОСТ38.05146-78 |
Загрузка ...
|
|
| 428 | [Масленка 1.1.Ц6хр ГОСТ19853-74] | Масленка 1.1.Ц6хр ГОСТ19853-74 |
Загрузка ...
|
|
| 428 | [Масленка 1.1.Ц6хр ГОСТ19853-74] | Масленка 1.1.Ц6хр ГОСТ19853-74 |
Загрузка ...
|
|
| 431 | 986714КС17 | Подшипник ГОСТ520-89 |
Загрузка ...
|
|
| 431 | 986714КС17 | Подшипник ГОСТ520-89 |
Загрузка ...
|
|
| 435 | 110 | Подшипник ГОСТ8338-75 |
Загрузка ...
|
|
| 450 | [Пробка КГ 1/2".Ц12хр ГОСТ23.1.117-83] | Пробка КГ 1/2".Ц12хр ГОСТ23.1.117-83 |
Загрузка ...
|
|
| 450 | [Пробка КГ1/2".Ц12хр ГОСТ23.1.117-83] | Пробка КГ1/2".Ц12хр ГОСТ23.1.117-83 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
