Графический каталог запасных частей к технике: ХТЗ Т-25Ф. Нормали
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
5
5
6
6
6
6
6
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9

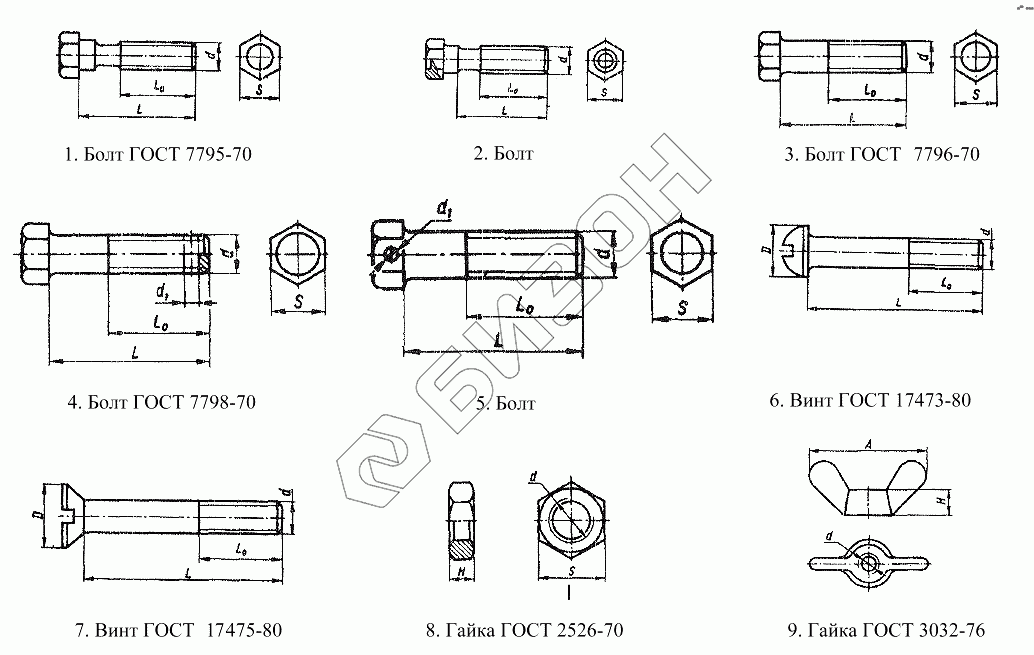

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Болт M10-6gx40.88.35.019 ГОСТ7795-70 (d=10, L=40, L0=26, S=14)] | Болт M10-6gx40.88.35.019 ГОСТ7795-70 (d=10, L=40, L0=26, S=14) |
Загрузка ...
|
|
| 1 | [Болт M10-6gx25.88.35.019 ГОСТ7795-70 (d=10, L=25, L0=25, S=14)] | Болт M10-6gx25.88.35.019 ГОСТ7795-70 (d=10, L=25, L0=25, S=14) |
Загрузка ...
|
|
| 1 | [Болт M16-6gx70.88.35.019 ГОСТ7795-70 (d=16, L=70, L0=38, S=21)] | Болт M16-6gx70.88.35.019 ГОСТ7795-70 (d=16, L=70, L0=38, S=21) |
Загрузка ...
|
|
| 1 | [Болт M16-6gx60.88.35.019 ГОСТ7795-70 (d=16, L=60, L0=38, S=21)] | Болт M16-6gx60.88.35.019 ГОСТ7795-70 (d=16, L=60, L0=38, S=21) |
Загрузка ...
|
|
| 1 | [Болт M16-6gx110.88.35.019 ГОСТ7795-70 (d=16, L=110, L0=38, S=21)] | Болт M16-6gx110.88.35.019 ГОСТ7795-70 (d=16, L=110, L0=38, S=21) |
Загрузка ...
|
|
| 1 | [Болт M12-6gx85.88.35.019 ГОСТ7795-70 (d=12, L=85, L0=30, S=16)] | Болт M12-6gx85.88.35.019 ГОСТ7795-70 (d=12, L=85, L0=30, S=16) |
Загрузка ...
|
|
| 1 | [Болт M12-6gx60.88.35.019 ГОСТ7795-70 (d=12, L=60, L0=30, S=16)] | Болт M12-6gx60.88.35.019 ГОСТ7795-70 (d=12, L=60, L0=30, S=16) |
Загрузка ...
|
|
| 1 | [Болт M12-6gx55.88.35.019 ГОСТ7795-70 (d=12, L=55, L0=30, S=16)] | Болт M12-6gx55.88.35.019 ГОСТ7795-70 (d=12, L=55, L0=30, S=16) |
Загрузка ...
|
|
| 1 | [Болт M12-6gx45.88.35.019 ГОСТ7795-70 (d=12, L=45, L0=35, S=16)] | Болт M12-6gx45.88.35.019 ГОСТ7795-70 (d=12, L=45, L0=35, S=16) |
Загрузка ...
|
|
| 1 | [Болт M12-6gx35.88.35.019 ГОСТ7795-70 (d=12, L=35, L0=35, S=16)] | Болт M12-6gx35.88.35.019 ГОСТ7795-70 (d=12, L=35, L0=35, S=16) |
Загрузка ...
|
|
| 1 | [Болт M12-6gx120.85.35.019 ГОСТ7795-70 (d=12, L=120, L0=30, S=16)] | Болт M12-6gx120.85.35.019 ГОСТ7795-70 (d=12, L=120, L0=30, S=16) |
Загрузка ...
|
|
| 1 | [Болт M10-6gx80.88.35.019 ГОСТ7795-70 (d=10, L=80, L0=26, S=16)] | Болт M10-6gx80.88.35.019 ГОСТ7795-70 (d=10, L=80, L0=26, S=16) |
Загрузка ...
|
|
| 1 | [Болт M10-6gx60.88.35.019 ГОСТ7795-70 (d=10, L=60, L0=26, S=14)] | Болт M10-6gx60.88.35.019 ГОСТ7795-70 (d=10, L=60, L0=26, S=14) |
Загрузка ...
|
|
| 1 | [Болт M10-6gx45.88.35.019 ГОСТ7795-70 (d=10, L=45, L0=26, S=14)] | Болт M10-6gx45.88.35.019 ГОСТ7795-70 (d=10, L=45, L0=26, S=14) |
Загрузка ...
|
|
| 2 | [Болт 4M16-6gx60.88.35.019 (d=16, L=60, L0=38, S=21)] | Болт 4M16-6gx60.88.35.019 (d=16, L=60, L0=38, S=21) |
Загрузка ...
|
|
| 3 | [Болт М6-6gх12.66.019 ГОСТ7798-70 (d=6, L=12, L0=12, S=10)] | Болт М6-6gх12.66.019 ГОСТ7798-70 (d=6, L=12, L0=12, S=10) |
Загрузка ...
|
|
| 3 | [Болт M16-6gx60.88.35.019 ГОСТ7796-70 (d=16, L=60, L0=38, S=21)] | Болт M16-6gx60.88.35.019 ГОСТ7796-70 (d=16, L=60, L0=38, S=21) |
Загрузка ...
|
|
| 3 | [Болт M6-6gx16.88.35.019 ГОСТ7796-70 (d=6, L=16, L0=16, S=10)] | Болт M6-6gx16.88.35.019 ГОСТ7796-70 (d=6, L=16, L0=16, S=10) |
Загрузка ...
|
|
| 3 | [Болт M8-6gx16.88.35.019 ГОСТ7796-70 (d=8, L=16, L0=16, S=12)] | Болт M8-6gx16.88.35.019 ГОСТ7796-70 (d=8, L=16, L0=16, S=12) |
Загрузка ...
|
|
| 3 | [Болт M8-6gx20.88.35.019 ГОСТ7796-70 (d=8, L=20, L0=20, S=12)] | Болт M8-6gx20.88.35.019 ГОСТ7796-70 (d=8, L=20, L0=20, S=12) |
Загрузка ...
|
|
| 3 | [Болт M16-6gx55.88.35.019 ГОСТ7796-70 (d=16, L=55, L0=38, S=21)] | Болт M16-6gx55.88.35.019 ГОСТ7796-70 (d=16, L=55, L0=38, S=21) |
Загрузка ...
|
|
| 3 | [Болт M8-6gx25.88.35.019 ГОСТ7796-70 (d=8, L=25, L0=25, S=12)] | Болт M8-6gx25.88.35.019 ГОСТ7796-70 (d=8, L=25, L0=25, S=12) |
Загрузка ...
|
|
| 3 | [Болт M8-6gx30.88.35.019 ГОСТ7796-70 (d=8, L=30, L0=22, S=13)] | Болт M8-6gx30.88.35.019 ГОСТ7796-70 (d=8, L=30, L0=22, S=13) |
Загрузка ...
|
|
| 3 | [Болт M8-6gx35.88.35.019 ГОСТ7796-70 (d=8, L=35, L0=22, S=13)] | Болт M8-6gx35.88.35.019 ГОСТ7796-70 (d=8, L=35, L0=22, S=13) |
Загрузка ...
|
|
| 3 | [Болт М10-6gх12.88.35.019 ГОСТ7798-70 (d=10, L=12, L0=12, S=14)] | Болт М10-6gх12.88.35.019 ГОСТ7798-70 (d=10, L=12, L0=12, S=14) |
Загрузка ...
|
|
| 3 | [Болт М6-6gх16.88.35.019 ГОСТ7798-70 (d=6, L=16, L0=16, S=10)] | Болт М6-6gх16.88.35.019 ГОСТ7798-70 (d=6, L=16, L0=16, S=10) |
Загрузка ...
|
|
| 3 | [Болт М6-6gх20.66 ГОСТ7798-70 (d=6, L=20, L0=20, S=10)] | Болт М6-6gх20.66 ГОСТ7798-70 (d=6, L=20, L0=20, S=10) |
Загрузка ...
|
|
| 3 | [Болт М6-6gх20.88.35.019 ГОСТ7798-70 (d=6, L=20, L0=20, S=10)] | Болт М6-6gх20.88.35.019 ГОСТ7798-70 (d=6, L=20, L0=20, S=10) |
Загрузка ...
|
|
| 3 | [Болт М6-6gх25.88.35.019 ГОСТ7798-70 (d=6, L=25, L0=18, S=10)] | Болт М6-6gх25.88.35.019 ГОСТ7798-70 (d=6, L=25, L0=18, S=10) |
Загрузка ...
|
|
| 3 | [Болт М8-6gх16.88.35.019 ГОСТ7798-70 (d=8, L=16, L0=16, S=13)] | Болт М8-6gх16.88.35.019 ГОСТ7798-70 (d=8, L=16, L0=16, S=13) |
Загрузка ...
|
|
| 3 | [Болт M14-6gx55.88.35.019 ГОСТ7796-70 (d=14, L=55, L0=34, S=18)] | Болт M14-6gx55.88.35.019 ГОСТ7796-70 (d=14, L=55, L0=34, S=18) |
Загрузка ...
|
|
| 3 | [Болт M16-6gx40.88.35.019 ГОСТ7796-70 (d=16, L=40, L0=40, S=21)] | Болт M16-6gx40.88.35.019 ГОСТ7796-70 (d=16, L=40, L0=40, S=21) |
Загрузка ...
|
|
| 3 | [Болт M10-6gx16.88.35.019 ГОСТ7796-70 (d=10, L=16, L0=16, S=14)] | Болт M10-6gx16.88.35.019 ГОСТ7796-70 (d=10, L=16, L0=16, S=14) |
Загрузка ...
|
|
| 3 | [Болт M10-6gx20.88.35.019 ГОСТ7796-70 (d=10, L=20, L0=20, S=14)] | Болт M10-6gx20.88.35.019 ГОСТ7796-70 (d=10, L=20, L0=20, S=14) |
Загрузка ...
|
|
| 3 | [Болт M10-6gx25.88.35.019 ГОСТ7796-70 (d=10, L=25, L0=25, S=14)] | Болт M10-6gx25.88.35.019 ГОСТ7796-70 (d=10, L=25, L0=25, S=14) |
Загрузка ...
|
|
| 3 | [Болт M10-6gx30.88.35.019 ГОСТ7796-70 (d=10, L=30, L0=30, S=14)] | Болт M10-6gx30.88.35.019 ГОСТ7796-70 (d=10, L=30, L0=30, S=14) |
Загрузка ...
|
|
| 3 | [Болт M10-6gx35.88.35.019 ГОСТ7796-70 (d=10, L=35, L0=26, S=14)] | Болт M10-6gx35.88.35.019 ГОСТ7796-70 (d=10, L=35, L0=26, S=14) |
Загрузка ...
|
|
| 3 | [Болт M10-6gx40.88.35.019 ГОСТ7796-70 (d=10, L=40, L0=26, S=14)] | Болт M10-6gx40.88.35.019 ГОСТ7796-70 (d=10, L=40, L0=26, S=14) |
Загрузка ...
|
|
| 3 | [Болт M12-6gx25.88.35.019 ГОСТ7796-70 (d=12, L=25, L0=25, S=16)] | Болт M12-6gx25.88.35.019 ГОСТ7796-70 (d=12, L=25, L0=25, S=16) |
Загрузка ...
|
|
| 3 | [Болт M12-6gx35.88.35.019 ГОСТ7796-70 (d=12, L=35, L0=30, S=16)] | Болт M12-6gx35.88.35.019 ГОСТ7796-70 (d=12, L=35, L0=30, S=16) |
Загрузка ...
|
|
| 3 | [Болт M12-6gx40.88.35.019 ГОСТ7796-70 (d=12, L=40, L0=30, S=16)] | Болт M12-6gx40.88.35.019 ГОСТ7796-70 (d=12, L=40, L0=30, S=16) |
Загрузка ...
|
|
| 3 | [Болт M12-6gx45.88.35.019 ГОСТ7796-70 (d=12, L=45, L0=30, S=16)] | Болт M12-6gx45.88.35.019 ГОСТ7796-70 (d=12, L=45, L0=30, S=16) |
Загрузка ...
|
|
| 3 | [Болт M14-6gx25.88.35.019 ГОСТ7796-70 (d=14, L=25, L0=25, S=18)] | Болт M14-6gx25.88.35.019 ГОСТ7796-70 (d=14, L=25, L0=25, S=18) |
Загрузка ...
|
|
| 3 | [Болт M14-6gx35.88.35.019 ГОСТ7796-70 (d=14, L=35, L0=35, S=18)] | Болт M14-6gx35.88.35.019 ГОСТ7796-70 (d=14, L=35, L0=35, S=18) |
Загрузка ...
|
|
| 3 | [Болт M14-6gx40.88.35.019 ГОСТ7796-70 (d=14, L=40, L0=34, S=18)] | Болт M14-6gx40.88.35.019 ГОСТ7796-70 (d=14, L=40, L0=34, S=18) |
Загрузка ...
|
|
| 3 | [Болт M12-6gx30.88.35.019 ГОСТ7796-70 (d=12, L=30, L0=30, S=16)] | Болт M12-6gx30.88.35.019 ГОСТ7796-70 (d=12, L=30, L0=30, S=16) |
Загрузка ...
|
|
| 4 | [Болт 2М16х1,5-6gх80.88.35:019 ГОСТ7798-70 (d=16, L=80, L0=38, S=21, d1=4)] | Болт 2М16х1,5-6gх80.88.35:019 ГОСТ7798-70 (d=16, L=80, L0=38, S=21, d1=4) |
Загрузка ...
|
|
| 4 | [Болт 2М20-6gх105.88.35.019 ГОСТ7798-70 (d=20, L=105, L0=46, S=27, d1=4)] | Болт 2М20-6gх105.88.35.019 ГОСТ7798-70 (d=20, L=105, L0=46, S=27, d1=4) |
Загрузка ...
|
|
| 5 | [Болт 3М10-6g30.88.35.019 ГОСТ7798-70 (d=10, L=30, L0=30, S=14, d1=2)] | Болт 3М10-6g30.88.35.019 ГОСТ7798-70 (d=10, L=30, L0=30, S=14, d1=2) |
Загрузка ...
|
|
| 5 | [Болт 3М8-6gх16.88.35.019 ГОСТ7798-70 (d=8, L=16, L0=16, S=12, d1=2)] | Болт 3М8-6gх16.88.35.019 ГОСТ7798-70 (d=8, L=16, L0=16, S=12, d1=2) |
Загрузка ...
|
|
| 6 | [Винт ВМ3-6gх30.58.019 ГОСТ17473-80 (d=3, D=5,5, L=30, L0=12)] | Винт ВМ3-6gх30.58.019 ГОСТ17473-80 (d=3, D=5,5, L=30, L0=12) |
Загрузка ...
|
|
| 6 | [Винт ВМ4-6gх8.58.019 ГОСТ17473-80 (d=4, D=7, L=8, L0=8)] | Винт ВМ4-6gх8.58.019 ГОСТ17473-80 (d=4, D=7, L=8, L0=8) |
Загрузка ...
|
|
| 6 | [Винт ВМ6-6gх12.58.019 ГОСТ17473-80 (d=6, D=10, L=12, L0=12)] | Винт ВМ6-6gх12.58.019 ГОСТ17473-80 (d=6, D=10, L=12, L0=12) |
Загрузка ...
|
|
| 6 | [Винт ВМ6-6gх16.58.019 ГОСТ17473-80 (d=6, D=10, L=16, L0=16)] | Винт ВМ6-6gх16.58.019 ГОСТ17473-80 (d=6, D=10, L=16, L0=16) |
Загрузка ...
|
|
| 6 | [Винт ВМ6-6gх22.58.019 ГОСТ17473-80 (d=6, D=10, L=35, L0=18)] | Винт ВМ6-6gх22.58.019 ГОСТ17473-80 (d=6, D=10, L=35, L0=18) |
Загрузка ...
|
|
| 7 | [Винт 2ВМ6-6gх35.58.019 ГОСТ17475-80 (d=6, D=10, L=35, L0=16)] | Винт 2ВМ6-6gх35.58.019 ГОСТ17475-80 (d=6, D=10, L=35, L0=16) |
Загрузка ...
|
|
| 7 | [Винт ВМ6-6gх18.58.019 ГОСТ17475-80 (d=6, D=10, L=18, L0=18)] | Винт ВМ6-6gх18.58.019 ГОСТ17475-80 (d=6, D=10, L=18, L0=18) |
Загрузка ...
|
|
| 7 | [Винт ВМ6-6gх12.58.019 ГОСТ17475-80 (d=6, D=10, L=12, L0=18)] | Винт ВМ6-6gх12.58.019 ГОСТ17475-80 (d=6, D=10, L=12, L0=18) |
Загрузка ...
|
|
| 7 | [Винт ВМ5-6gх12.58.019 ГОСТ17475-80 (d=5, D=8,5, L=12, L0=16)] | Винт ВМ5-6gх12.58.019 ГОСТ17475-80 (d=5, D=8,5, L=12, L0=16) |
Загрузка ...
|
|
| 7 | [Винт ВМ5-6gх35.58.019 ГОСТ17475-80 (d=5, D=8,5, L=35, L0=16)] | Винт ВМ5-6gх35.58.019 ГОСТ17475-80 (d=5, D=8,5, L=35, L0=16) |
Загрузка ...
|
|
| 8 | [Гайка М16х1,5.6Н.6.019 ГОСТ2526-70 (d=16, H=8, S=21)] | Гайка М16х1,5.6Н.6.019 ГОСТ2526-70 (d=16, H=8, S=21) |
Загрузка ...
|
|
| 8 | [Гайка М8х1-6Н.6.019 ГОСТ5915-70 (d=8, H=6,8, S=13)] | Гайка М8х1-6Н.6.019 ГОСТ5915-70 (d=8, H=6,8, S=13) |
Загрузка ...
|
|
| 8 | [Гайка М8х1-6Н.08.0112 ГОСТ5915-70 (d=8, H=6,8, S=13)] | Гайка М8х1-6Н.08.0112 ГОСТ5915-70 (d=8, H=6,8, S=13) |
Загрузка ...
|
|
| 8 | [Гайка М8-6H.6.019 ГОСТ5915-70 (d=8, H=6,8, S=13)] | Гайка М8-6H.6.019 ГОСТ5915-70 (d=8, H=6,8, S=13) |
Загрузка ...
|
|
| 8 | [Гайка М6-6Н.8.019 ГОСТ5927-70 (d=6, H=5,2, S=10)] | Гайка М6-6Н.8.019 ГОСТ5927-70 (d=6, H=5,2, S=10) |
Загрузка ...
|
|
| 8 | [Гайка М6-6Н.6.019 ГОСТ5915-70 (d=6, H=5,2, S=10)] | Гайка М6-6Н.6.019 ГОСТ5915-70 (d=6, H=5,2, S=10) |
Загрузка ...
|
|
| 8 | [Гайка М6-6Н.6.0012 ГОСТ5915-70 (d=16, H=14,8, S=24)] | Гайка М6-6Н.6.0012 ГОСТ5915-70 (d=16, H=14,8, S=24) |
Загрузка ...
|
|
| 8 | [Гайка М5-6Н.8.019 ГОСТ5927-70 (d=5, H=4,7, S=8)] | Гайка М5-6Н.8.019 ГОСТ5927-70 (d=5, H=4,7, S=8) |
Загрузка ...
|
|
| 8 | [Гайка М3-6Н.8.016 ГОСТ5927-70 (d=3, H=2,4, S=5,5)] | Гайка М3-6Н.8.016 ГОСТ5927-70 (d=3, H=2,4, S=5,5) |
Загрузка ...
|
|
| 8 | [Гайка М27х2-6Н.8.0112 ГОСТ5929-70 (d=27, H=13,5, S=41)] | Гайка М27х2-6Н.8.0112 ГОСТ5929-70 (d=27, H=13,5, S=41) |
Загрузка ...
|
|
| 8 | [Гайка М24-6Н.6.0112 ГОСТ2526-70 (d=24, H=12, S=34)] | Гайка М24-6Н.6.0112 ГОСТ2526-70 (d=24, H=12, S=34) |
Загрузка ...
|
|
| 8 | [Гайка М16х1,5-6Н.8.40.019 ГОСТ5929-70 (d=16, H=8, S=24)] | Гайка М16х1,5-6Н.8.40.019 ГОСТ5929-70 (d=16, H=8, S=24) |
Загрузка ...
|
|
| 8 | [Гайка М16х1,5-6Н.04.019 ГОСТ5929-70 (d=16, H=8, S=24)] | Гайка М16х1,5-6Н.04.019 ГОСТ5929-70 (d=16, H=8, S=24) |
Загрузка ...
|
|
| 8 | [Гайка М12х1,25-6Н.6.019 ГОСТ5915-70 (d=12, H=10,8, S=18)] | Гайка М12х1,25-6Н.6.019 ГОСТ5915-70 (d=12, H=10,8, S=18) |
Загрузка ...
|
|
| 8 | [Гайка М12-7Н.8.019 ГОСТ5915-70 (d=12, H=10,8, S=18)] | Гайка М12-7Н.8.019 ГОСТ5915-70 (d=12, H=10,8, S=18) |
Загрузка ...
|
|
| 8 | [Гайка М12-6Н.6.019 ГОСТ5915-70 (d=12, H=10,8, S=18)] | Гайка М12-6Н.6.019 ГОСТ5915-70 (d=12, H=10,8, S=18) |
Загрузка ...
|
|
| 8 | [Гайка М10-6Н.6.019 ГОСТ5915-70 (d=10, H=8.4, S=16)] | Гайка М10-6Н.6.019 ГОСТ5915-70 (d=10, H=8.4, S=16) |
Загрузка ...
|
|
| 8 | [Гайка М10-6Н.04.019 ГОСТ5929-70 (d=10, H=5, S=16)] | Гайка М10-6Н.04.019 ГОСТ5929-70 (d=10, H=5, S=16) |
Загрузка ...
|
|
| 8 | [Гайка 2М6-6Н ГОСТ5927-70 (d=6, H=5,2, S=10)] | Гайка 2М6-6Н ГОСТ5927-70 (d=6, H=5,2, S=10) |
Загрузка ...
|
|
| 8 | [Гайка 116.25.019 ГОСТ5915-70 (d=16, H=14,8, S=24)] | Гайка 116.25.019 ГОСТ5915-70 (d=16, H=14,8, S=24) |
Загрузка ...
|
|
| 9 | [Гайка М6-6Н.6.019 ГОСТ3032-76 (d=6, H=6, S=32)] | Гайка М6-6Н.6.019 ГОСТ3032-76 (d=6, H=6, S=32) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
