Графический каталог запасных частей к технике: ХТЗ Т-25Ф. Нормали
1
1
1
2
2
2
2
2
2
2
3
4
4
4
4
4
4
5
5
6
6
7
8
8
8
9
9
9
9

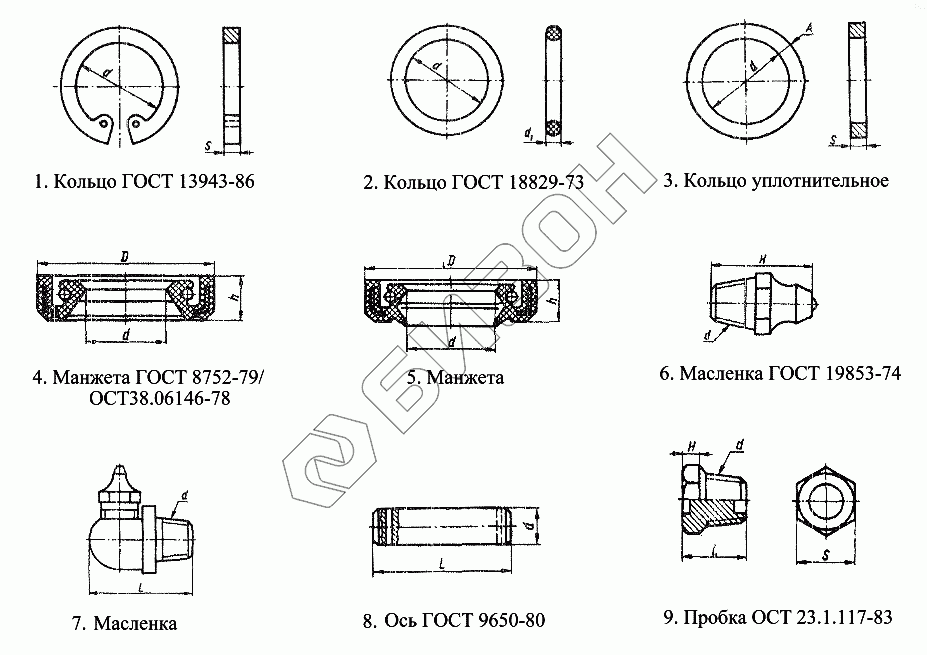

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | В62 | Кольцо ГОСТ13943-86 |
Загрузка ...
|
|
| 1 | В72 | Кольцо ГОСТ13943-86 |
Загрузка ...
|
|
| 1 | В47 | Кольцо ГОСТ13943-86 |
Загрузка ...
|
|
| 2 | 105-110-30-2-2 | Кольцо ГОСТ18829-73 |
Загрузка ...
|
|
| 2 | 145-155-58-2-2 | Кольцо ГОСТ18829-73 |
Загрузка ...
|
|
| 2 | 014-018-25-2-2 | Кольцо ГОСТ18829-73 |
Загрузка ...
|
|
| 2 | 016-020-25-2-2 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 2 | 022-027-30-2-2 | Кольцо ГОСТ18829-73 |
Загрузка ...
|
|
| 2 | 070-080-58-2-2 | Кольцо ГОСТ18829-73 |
Загрузка ...
|
|
| 2 | 099-105-36-2-2 | Кольцо ГОСТ18829-73 |
Загрузка ...
|
|
| 3 | КУ-39 | Кольцо уплотняющее |
Загрузка ...
|
|
| 4 | [Манжета 1.2-45x65-1 ГОСТ8752-79/ОСТ38 05146-78 (d=45, D=65, h=10)] | Манжета 1.2-45x65-1 ГОСТ8752-79/ОСТ38 05146-78 (d=45, D=65, h=10) |
Загрузка ...
|
|
| 4 | [Манжета 1.2-70x95-1 ГОСТ8752-79/ОСТ38 05146-78 (d=70, D=95, h=10)] | Манжета 1.2-70x95-1 ГОСТ8752-79/ОСТ38 05146-78 (d=70, D=95, h=10) |
Загрузка ...
|
|
| 4 | [Манжета 1.2-50x70-1 ГОСТ8752-79/ОСТ38 05146-78 (d=50, D=70, h=10)] | Манжета 1.2-50x70-1 ГОСТ8752-79/ОСТ38 05146-78 (d=50, D=70, h=10) |
Загрузка ...
|
|
| 4 | [Манжета 1.2-38x58-1 ГОСТ8752-79/ОСТ38 05146-78 (d=38, D=58, h=10)] | Манжета 1.2-38x58-1 ГОСТ8752-79/ОСТ38 05146-78 (d=38, D=58, h=10) |
Загрузка ...
|
|
| 4 | [Манжета 1.2-30x52-1 ГОСТ8752-79/ОСТ38 05146-78 (d=30, D=52, h=10)] | Манжета 1.2-30x52-1 ГОСТ8752-79/ОСТ38 05146-78 (d=30, D=52, h=10) |
Загрузка ...
|
|
| 4 | [Манжета 1.2-20x40-1 ГОСТ8752-79/ОСТ38 05146-78 (d=20, D=40, h=10)] | Манжета 1.2-20x40-1 ГОСТ8752-79/ОСТ38 05146-78 (d=20, D=40, h=10) |
Загрузка ...
|
|
| 5 | [Манжета 2.2-38x58-1 (d=38, D=58, h=10)] | Манжета 2.2-38x58-1 (d=38, D=58, h=10) |
Загрузка ...
|
|
| 5 | [Манжета 2.2-70x95-1 (d=70, D=95, h=10)] | Манжета 2.2-70x95-1 (d=70, D=95, h=10) |
Загрузка ...
|
|
| 6 | [Масленка 1.1Ц6.хр ГОСТ19853-74 (L=13, d=М6х1 коническая)] | Масленка 1.1Ц6.хр ГОСТ19853-74 (L=13, d=М6х1 коническая) |
Загрузка ...
|
|
| 6 | [Масленка 1.3Ц6.хр ГОСТ19853-74 (L=18, d=К1/8")] | Масленка 1.3Ц6.хр ГОСТ19853-74 (L=18, d=К1/8") |
Загрузка ...
|
|
| 7 | [Масленка 2.3.90.Ц6 (L=22, d=К1/8")] | Масленка 2.3.90.Ц6 (L=22, d=К1/8") |
Загрузка ...
|
|
| 8 | [Ось 16В12х85.402.35...47.Ц15хр ГОСТ9650-80 (L=85, d=16)] | Ось 16В12х85.402.35...47.Ц15хр ГОСТ9650-80 (L=85, d=16) |
Загрузка ...
|
|
| 8 | [Ось 2-10h12х55.45.2.32...37.Ц15хр ГОСТ9650-80 (L=55, d=10)] | Ось 2-10h12х55.45.2.32...37.Ц15хр ГОСТ9650-80 (L=55, d=10) |
Загрузка ...
|
|
| 8 | [Ось 2-8h11x55.11.40.2.30...66.Ц9хр ГОСТ9650-80 (L=55, d=8)] | Ось 2-8h11x55.11.40.2.30...66.Ц9хр ГОСТ9650-80 (L=55, d=8) |
Загрузка ...
|
|
| 9 | [Пробка КГ1/2" 40.019 ОСТ23.1.117-83 (d=КГ1/2", L=25, H=5,5, S=22)] | Пробка КГ1/2" 40.019 ОСТ23.1.117-83 (d=КГ1/2", L=25, H=5,5, S=22) |
Загрузка ...
|
|
| 9 | [Пробка КГ1/2" Ц12хр ОСТ23.1.117-83 (d=КГ1/2", L=25, H=5,5, S=22)] | Пробка КГ1/2" Ц12хр ОСТ23.1.117-83 (d=КГ1/2", L=25, H=5,5, S=22) |
Загрузка ...
|
|
| 9 | [Пробка КГ1/4" 40.019 ОСТ23.1.117-83 (d=КГ1/2", L=20, H=5,0, S=14)] | Пробка КГ1/4" 40.019 ОСТ23.1.117-83 (d=КГ1/2", L=20, H=5,0, S=14) |
Загрузка ...
|
|
| 9 | [Пробка КГ3/8" 40.019 ОСТ23.1.117-83 (d=КГ3/8", L=21, H=5,0, S=19)] | Пробка КГ3/8" 40.019 ОСТ23.1.117-83 (d=КГ3/8", L=21, H=5,0, S=19) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
