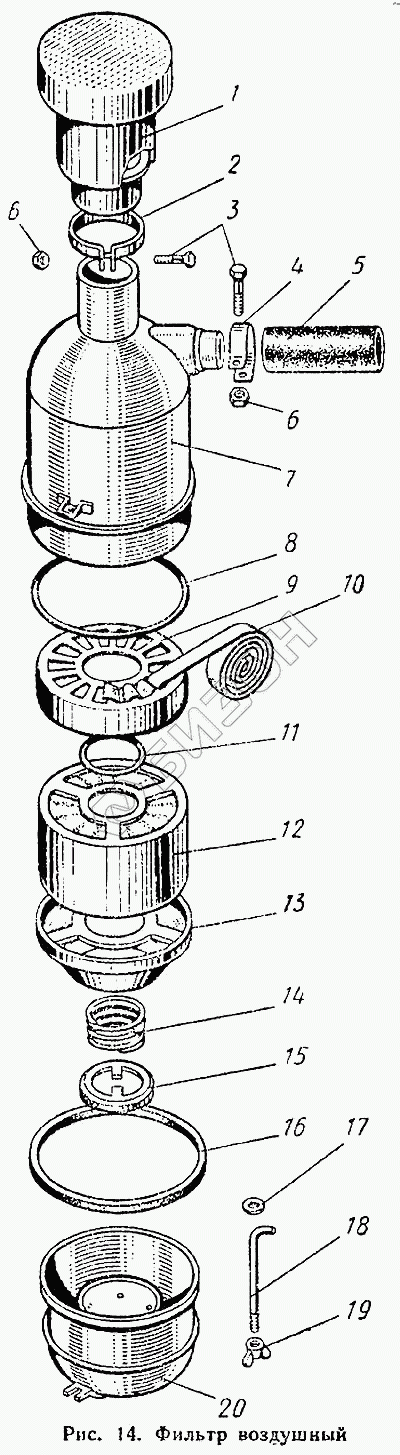

Графический каталог запасных частей к технике: ХЗТСШ Т-16М. Фильтр воздушный
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д21-1109012 | Д21-1109012 | Фильтр воздушный двигателя в сборе |
Загрузка ...
|
|
| Т28-1109110-А | Т28-1109110-А | Хомут в сборе |
Загрузка ...
|
|
| Т28-1109530 | Т28-1109530 | Хомут стяжной в сборе |
Загрузка ...
|
|
| ШП-6Н | ШП-6Н | Шайба пружинная |
Загрузка ...
|
|
| Т28-1109130 | Т28-1109130 | Кассета тонкой очистки с лентой фильтрующей в сборе |
Загрузка ...
|
|
| 1 | Т28-1109350-А | Головка инерционная в сборе |
Загрузка ...
|
|
| 2 | Т28-1109112-В | Хомут |
Загрузка ...
|
|
| 3 | Т28-1109533 | Винт стяжного хомута |
Загрузка ...
|
|
| 4 | Т28-1109532 | Хомут стяжной |
Загрузка ...
|
|
| 5 | Д21-1109534-Б | Муфта воздухоподводящей трубы |
Загрузка ...
|
|
| 6 | ГК-М6 | Гайка квадратная |
Загрузка ...
|
|
| 7 | Д37М-1109040-В | Корпус воздушного фильтра с трубой и головкой в сборе |
Загрузка ...
|
|
| 8 | Т28-1109127 | Кольцо уплотнительное большое |
Загрузка ...
|
|
| 9 | Т28-1109140 | Корпус кассеты в сборе |
Загрузка ...
|
|
| 10 | Т28-1109147 | Лента фильтрующая |
Загрузка ...
|
|
| 11 | Т28-1109129 | Кольцо уплотнительное малое |
Загрузка ...
|
|
| 12 | Т28-1109220 | Кассета второй ступени в сборе |
Загрузка ...
|
|
| 13 | Т28-1109240 | Маслоотражатель в сборе |
Загрузка ...
|
|
| 14 | Т28-1109266-Б | Пружина |
Загрузка ...
|
|
| 15 | Т28-1109264 | Шайба замковая |
Загрузка ...
|
|
| 16 | Т28-1109299 | Кольцо уплотнительное |
Загрузка ...
|
|
| 17 | ШЧ-6 | Шайба черная |
Загрузка ...
|
|
| 18 | Т28-1109292 | Болт стяжной |
Загрузка ...
|
|
| 19 | ГБ-М6 | Гайка-барашек |
Загрузка ...
|
|
| 20 | Д37М-1109230-Б | Ванна масляная фильтра в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
