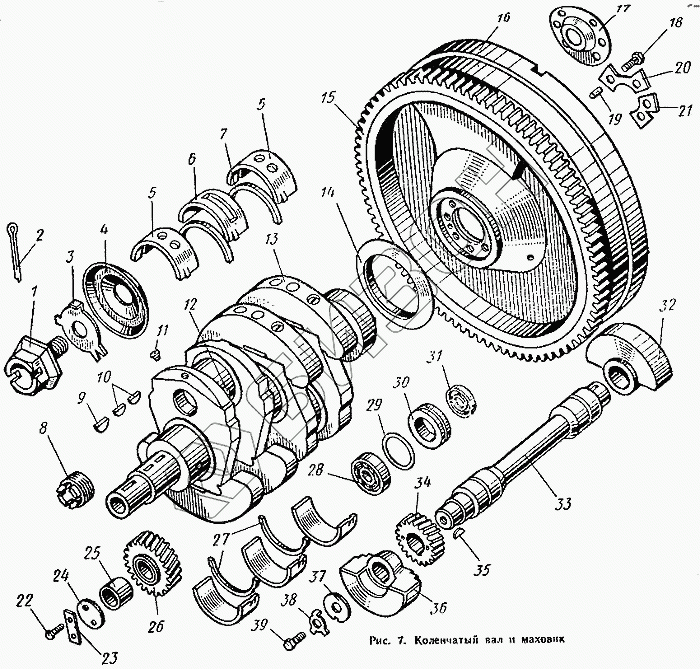

Графический каталог запасных частей к технике: ХЗТСШ Т-16М. Коленчатый вал и маховик
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д21-1005015 | Д21-1005015 | Вал коленчатый |
Загрузка ...
|
|
| Д22-1005029 | Д22-1005029 | Болт крепления противовеса |
Загрузка ...
|
|
| Д22-1005430 | Д22-1005430 | Шестерня промежуточная механизма уравновешивания в сборе |
Загрузка ...
|
|
| Д21-1005023 | Д21-1005023 | Противовес коленчатого вала |
Загрузка ...
|
|
| Д21-1005300-А | Д21-1005300-А | Маховик двигателя в сборе |
Загрузка ...
|
|
| Д21-1005100-АР1 | Д21-1005100-АР1 | Вкладыши коренных подшипников диаметром 70,0 мм в комплекте с упорными полукольцами Т=4,5 мм Т=4,6 мм |
Загрузка ...
|
|
| Д21-1005100-АР3 | Д21-1005100-АР3 | Вкладыши коренных подшипников диаметром 68,5 мм в комплекте с упорными полукольцами Т=4,8 мм |
Загрузка ...
|
|
| Д21-1005100-АР4 | Д21-1005100-АР4 | Вкладыши коренных подшипников диаметром 68,0 мм в комплекте с упорными полукольцами Т=49 мм |
Загрузка ...
|
|
| Д21-1005007 | Д21-1005007 | Вал коленчатый с противовесами, с вкладышами и упорными полукольцами в комплекте (для запасных частей) |
Загрузка ...
|
|
| Д21-1005100-АР2 | Д21-1005100-АР2 | Вкладыши коренных подшипников диаметром 69,0 мм в комплекте с упорными полукольцами Т=4,7 мм |
Загрузка ...
|
|
| 1 | Д37М-1005146 | Болт специальный |
Загрузка ...
|
|
| 2 | Ш-4х50 | Шплинт |
Загрузка ...
|
|
| 3 | Д22-1005148 | Шайба замковая |
Загрузка ...
|
|
| 4 | Д30-1005085 | Маслоотражатель передний |
Загрузка ...
|
|
| 5 | Д37М-1005100-А | Комплект вкладышей первого и пятого коренных подшипников |
Загрузка ...
|
|
| 6 | Д37М-1005130-А | Комплект вкладышей третьего коренного подшипника |
Загрузка ...
|
|
| 7 | Д37М-1005136-А | Полукольцо упорное верхнее |
Загрузка ...
|
|
| 8 | Д30-1005036 | Заглушка |
Загрузка ...
|
|
| 9 | Д37М-1005338 | Шпонка сегментная |
Загрузка ...
|
|
| 10 | ШВ1-5х19 | Шпонка сегментная |
Загрузка ...
|
|
| 11 | ПРП-1/8" | Пробка резьбовая коническая |
Загрузка ...
|
|
| 12 | Д37М-1005046 | Трубка |
Загрузка ...
|
|
| 13 | Д21-1005011 | Вал коленчатый с противовесами и заглушками в сборе |
Загрузка ...
|
|
| 14 | Д22-1005217 | Маслоотражатель задний |
Загрузка ...
|
|
| 15 | Д22-1005332 | Венец зубчатый |
Загрузка ...
|
|
| 16 | Д21-1005315 | Маховик |
Загрузка ...
|
|
| 17 | Д21-1005316 | Шайба упорная |
Загрузка ...
|
|
| 18 | Д30-1005336-А2 | Болт крепления маховика |
Загрузка ...
|
|
| 19 | Д30-1005319 | Штифт установочный |
Загрузка ...
|
|
| 20 | Д30-1005334-А | Пластина стопорная большая |
Загрузка ...
|
|
| 21 | Д30-1005335-А | Пластина стопорная малая |
Загрузка ...
|
|
| 22 | БНП-М6х14 | Болт |
Загрузка ...
|
|
| 23 | Д22-1005438-А | Шайба промежуточной шестерни замковая |
Загрузка ...
|
|
| 24 | Д22-1005436 | Шайба промежуточной шестерни упорная |
Загрузка ...
|
|
| 25 | Д22-1005434 | Втулка промежуточной шестерни |
Загрузка ...
|
|
| 26 | Д22-1005432 | Шестерня промежуточная механизма уравновешивания |
Загрузка ...
|
|
| 27 | Д37М-1005137-А | Полукольцо упорное нижнее |
Загрузка ...
|
|
| 28 | ГПЗ-1204 | Шарикоподшипник радиальный сферический |
Загрузка ...
|
|
| 29 | Д30-1005257 | Кольцо уплотнительное |
Загрузка ...
|
|
| 30 | Д30-1005256 | Гнездо сальника |
Загрузка ...
|
|
| 31 | АСК20-40-9 | Сальник самоподжимной |
Загрузка ...
|
|
| 32 | Д21-1005416 | Груз задний |
Загрузка ...
|
|
| 33 | Д21-1005412 | Валик уравновешивающего механизма двигателя |
Загрузка ...
|
|
| 34 | Д22-1005426 | Шестерня ведомая механизма уравновешивания |
Загрузка ...
|
|
| 35 | Д22-1005418 | Шпонка сегментная |
Загрузка ...
|
|
| 36 | Д21-1005414 | Груз передний |
Загрузка ...
|
|
| 37 | Д22-1005422 | Шайба упорная |
Загрузка ...
|
|
| 38 | Д22-1005424 | Шайба |
Загрузка ...
|
|
| 39 | БНП-М8х16 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
