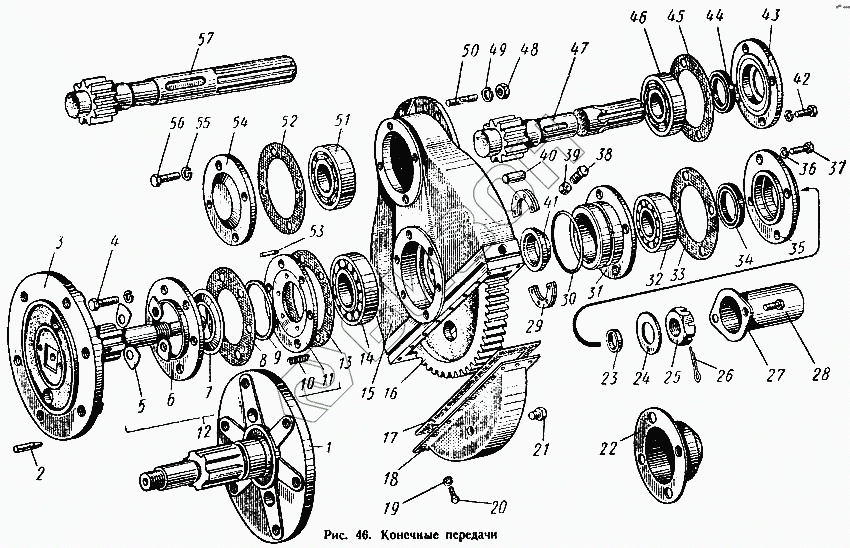

Графический каталог запасных частей к технике: ХЗТСШ Т-16М. Конечные передачи
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ДСШ14.39.021 | ДСШ14.39.021 | Картер нижний в сборе правый |
Загрузка ...
|
|
| СШ20.39.101-А | СШ20.39.101-А | Картер бортовой передачи правый |
Загрузка ...
|
|
| ПК-1/2" | ПК-1/2" | Пробка резьбовая коническая |
Загрузка ...
|
|
| Т16.39.001-А | Т16.39.001-А | Передача бортовая правая в сборе |
Загрузка ...
|
|
| Т16.39.002-А | Т16.39.002-А | Передача бортовая левая в сборе |
Загрузка ...
|
|
| 7.39.129-1 | 7.39.129-1 | Кольцо уплотнительное |
Загрузка ...
|
|
| Т16.39.114 | Т16.39.114 | Кольцо |
Загрузка ...
|
|
| 7.39.122-1 | 7.39.122-1 | Кольцо упорное |
Загрузка ...
|
|
| 1 | 14.39.026-А | Ось колеса в сборе |
Загрузка ...
|
|
| 2 | ПКД-8 | Пробка коническая деревянная |
Загрузка ...
|
|
| 3 | Т16.39.024-1 | Ось левого колеса в сборе с хвостовиком |
Загрузка ...
|
|
| 4 | БНП-М12х35 | Болт |
Загрузка ...
|
|
| 5 | Т16.39.115 | Шайба |
Загрузка ...
|
|
| 6 | 7.39.125-1 | Кольцо защитное |
Загрузка ...
|
|
| 7 | 7.39.121 | Кольцо нажимное |
Загрузка ...
|
|
| 8 | 7.39.124 | Диафрагма |
Загрузка ...
|
|
| 9 | 7.39.123 | Кольцо |
Загрузка ...
|
|
| 10 | 7.39.128 | Пружина |
Загрузка ...
|
|
| 11 | 7.39.120 | Крышка сальника |
Загрузка ...
|
|
| 12 | 7.39.023 | Сальник в сборе |
Загрузка ...
|
|
| 13 | 7.39.126 | Прокладка |
Загрузка ...
|
|
| 14 | ГПЗ-7512К4 | Роликоподшипник конический |
Загрузка ...
|
|
| 15 | СШ20.39.137-А | Картер бортовой передачи левый |
Загрузка ...
|
|
| 16 | ДСШ14.39.106 | Шестерня большая |
Загрузка ...
|
|
| 17 | 7.39.131 | Прокладка |
Загрузка ...
|
|
| 18 | ДСШ14.39.022 | Картер нижний в сборе левый |
Загрузка ...
|
|
| 19 | ШП-8Н | Шайба пружинная |
Загрузка ...
|
|
| 20 | БНП-М8х16 | Болт |
Загрузка ...
|
|
| 21 | ПК-1/4" | Пробка коническая шестигранная |
Загрузка ...
|
|
| 22 | 14.39.119 | Крышка |
Загрузка ...
|
|
| 23 | 14.39.120-1 | Кольцо защитное |
Загрузка ...
|
|
| 24 | 7.39.111 | Шайба отражательная |
Загрузка ...
|
|
| 25 | 7.39.138 | Гайка прорезная |
Загрузка ...
|
|
| 26 | Ш-5х50 | Шплинт |
Загрузка ...
|
|
| 27 | 7.39.140 | Колпак |
Загрузка ...
|
|
| 28 | БНП-М8х16 | Болт |
Загрузка ...
|
|
| 29 | 7.39.115-А | Прокладка регулировочная |
Загрузка ...
|
|
| 29 | 7.39.116-А | Прокладка регулировочная |
Загрузка ...
|
|
| 30 | 75.41.258 | Кольцо уплотнительное |
Загрузка ...
|
|
| 31 | 7.39.113 | Стакан подшипника |
Загрузка ...
|
|
| 32 | ГПЗ-7608К | Роликоподшипник конический |
Загрузка ...
|
|
| 33 | 7.39.118 | Прокладка |
Загрузка ...
|
|
| 34 | АСК-50-70-9 | Каркасный сальник |
Загрузка ...
|
|
| 35 | Т16.39.108 | Корпус сальника |
Загрузка ...
|
|
| 36 | ШП-10Н | Шайба пружинная |
Загрузка ...
|
|
| 37 | БНП-М12х35 | Болт |
Загрузка ...
|
|
| 38 | Т16.39.107 | Пробка сапуна |
Загрузка ...
|
|
| 39 | Т16.39.106 | Колпачок сапуна |
Загрузка ...
|
|
| 40 | ШЦ2-16х40-ТО | Штифт |
Загрузка ...
|
|
| 41 | 7.39.109-1 | Кольцо распорное |
Загрузка ...
|
|
| 42 | БНП-М10х30 | Болт |
Загрузка ...
|
|
| 43 | 7.39.104-А | Корпус сальника |
Загрузка ...
|
|
| 44 | АСК-45-65-9 | Сальник каркасный |
Загрузка ...
|
|
| 45 | 7.39.105 | Прокладка |
Загрузка ...
|
|
| 46 | ГПЗ-309 | Шарикоподшипник |
Загрузка ...
|
|
| 47 | Т16.39.105 | Шестерня малая левая |
Загрузка ...
|
|
| 48 | ГПШ-М12 | Гайка |
Загрузка ...
|
|
| 49 | ШП-12Н | Шайба пружинная |
Загрузка ...
|
|
| 50 | ШНЧ-М12х35-ТО | Шпилька |
Загрузка ...
|
|
| 51 | ГПЗ-309 | Шарикоподшипник |
Загрузка ...
|
|
| 52 | 7.39.105 | Прокладка |
Загрузка ...
|
|
| 53 | 7.39.024 | Крышка сальника в сборе |
Загрузка ...
|
|
| 53 | 7.39.151 | Штифт |
Загрузка ...
|
|
| 54 | 7.39.102 | Крышка |
Загрузка ...
|
|
| 55 | ШП-10Н | Шайба пружинная |
Загрузка ...
|
|
| 56 | БНП-М10х30 | Болт |
Загрузка ...
|
|
| 57 | Т16.39.104 | Шестерня малая правая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
