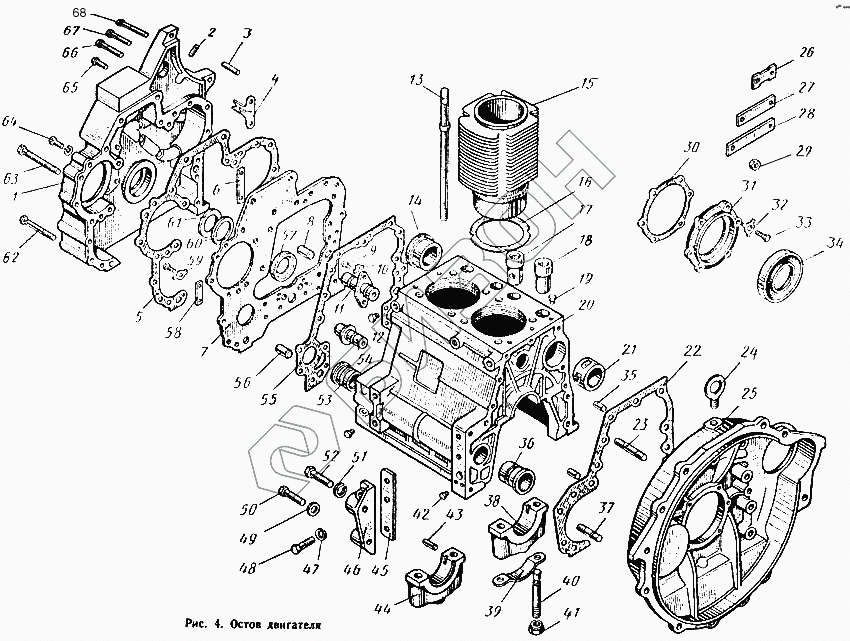

Графический каталог запасных частей к технике: ХЗТСШ Т-16М. Остов двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д21-1002008 | Д21-1002008 | Картер двигателя в сборе |
Загрузка ...
|
|
| БНП-М8х30 | БНП-М8х30 | Болт |
Загрузка ...
|
|
| Д22-1002017 | Д22-1002017 | Угольник уплотнительный в сборе |
Загрузка ...
|
|
| Д22-1002240 | Д22-1002240 | Трубка подвода в сборе |
Загрузка ...
|
|
| Д22-1002250 | Д22-1002250 | Трубка малая в сборе |
Загрузка ...
|
|
| Д22-1002222 | Д22-1002222 | Крышка распределительных шестерен |
Загрузка ...
|
|
| Д22-1002230 | Д22-1002230 | Крышка распределительных шестерен с трубками в сборе |
Загрузка ...
|
|
| Д21-1002010 | Д21-1002010 | Картер двигателя с втулками и крышками коренных подшипников в сборе |
Загрузка ...
|
|
| Д22-1019063 | Д22-1019063 | Кольцо уплотнительное |
Загрузка ...
|
|
| 1 | Д22-1002220 | Крышка распределительных шестерен в сборе |
Загрузка ...
|
|
| 2 | Д30-1002239 | Штифт |
Загрузка ...
|
|
| 3 | Д22-1002232 | Вставка |
Загрузка ...
|
|
| 4 | Д22-1002231 | Указатель в. м. т. |
Загрузка ...
|
|
| 5 | Д22-1002226 | Прокладка крышки распределительных шестерен |
Загрузка ...
|
|
| 6 | Д30-1002185-А | Пластина замковая средняя |
Загрузка ...
|
|
| 7 | Д22-1002181 | Лист передний |
Загрузка ...
|
|
| 8 | Д30-1002184 | Штифт |
Загрузка ...
|
|
| 9 | БНП-М8х20 | Болт |
Загрузка ...
|
|
| 10 | Д37М-1002176 | Шайба стопорная |
Загрузка ...
|
|
| 11 | Д37М-1002170 | Палец промежуточной шестерни распределительного механизма с пробкой в сборе |
Загрузка ...
|
|
| 12 | ПК-1/4" | Пробка коническая шестигранная |
Загрузка ...
|
|
| 13 | Д37М-1002128-А | Шпилька анкерная |
Загрузка ...
|
|
| 14 | Д37М-1002132-А | Втулка распределительного вала передняя |
Загрузка ...
|
|
| 15 | Д37М-1002021 | Цилиндр |
Загрузка ...
|
|
| 16 | Д37М-1002023 | Прокладка цилиндра |
Загрузка ...
|
|
| 17 | Д37Е-1002115 | Втулка толкателя |
Загрузка ...
|
|
| 18 | Д37Е-1002115-Б | Втулка толкателя |
Загрузка ...
|
|
| 19 | ПК-1/8" | Пробка коническая шестигранная |
Загрузка ...
|
|
| 20 | Д21-1002015 | Картер двигателя |
Загрузка ...
|
|
| 21 | Д37М-1002138 | Втулка распределительного вала задняя |
Загрузка ...
|
|
| 22 | Д22-1002313 | Прокладка картера маховика |
Загрузка ...
|
|
| 23 | Д22-1002308 | Шпилька |
Загрузка ...
|
|
| 24 | Д22-1002685 | Рым-болт |
Загрузка ...
|
|
| 25 | Д21-1002312-Б | Картер маховика |
Загрузка ...
|
|
| 26 | Д30-1002318-Б1 | Пластика замковая нижняя |
Загрузка ...
|
|
| 27 | Д30-1002318-А2 | Пластина замковая левая |
Загрузка ...
|
|
| 28 | Д30-1002318-А1 | Пластина замковая правая |
Загрузка ...
|
|
| 29 | ГВ-М12х1,25 | Гайка |
Загрузка ...
|
|
| 30 | Д22-1002336 | Прокладка корпуса каркасного сальника заднего |
Загрузка ...
|
|
| 31 | Д22-1002332 | Корпус каркасного сальника заднего |
Загрузка ...
|
|
| 32 | Д37М-1002338 | Шайба стопорная |
Загрузка ...
|
|
| 33 | БНП-М6х16 | Болт |
Загрузка ...
|
|
| 34 | АСК85-110-12 | Сальник каркасный самоподжимной |
Загрузка ...
|
|
| 35 | Д30-1005319 | Штифт установочный |
Загрузка ...
|
|
| 36 | Д22-1002134 | Втулка валика механизма уравновешивания задняя |
Загрузка ...
|
|
| 37 | Д30-1002314 | Шпилька |
Загрузка ...
|
|
| 38 | Д37М-1002052-А | Крышка первого и второго подшипников |
Загрузка ...
|
|
| 39 | Д37М-1002049-А | Шайба замковая |
Загрузка ...
|
|
| 40 | Д37М-1002104-А | Шпилька крышек коренных подшипников |
Загрузка ...
|
|
| 41 | Д37М-1002029 | Гайка |
Загрузка ...
|
|
| 42 | ПРП-1/8" | Пробка резьбовая коническая |
Загрузка ...
|
|
| 43 | Д30-1407565-А | Штифт |
Загрузка ...
|
|
| 44 | Д37М-1002062-Б1 | Крышка третьего подшипника |
Загрузка ...
|
|
| 45 | Д22-1002011 | Прокладка в сборе |
Загрузка ...
|
|
| 46 | Д22-1002018 | Угольник уплотнительный |
Загрузка ...
|
|
| 47 | ШП-8Н | Шайба пружинная |
Загрузка ...
|
|
| 48 | БНП-М8х40 | Болт |
Загрузка ...
|
|
| 49 | ШП-10Н | Шайба пружинная |
Загрузка ...
|
|
| 50 | БНП-М10х55 | Болт |
Загрузка ...
|
|
| 51 | ШП-12Н | Шайба пружинная |
Загрузка ...
|
|
| 52 | БНП-М12х55 | Болт |
Загрузка ...
|
|
| 53 | Д22-1002133 | Втулка валика механизма уравновешивания передняя |
Загрузка ...
|
|
| 54 | Д22-1002160 | Палец промежуточной шестерни механизма уравновешивания в сборе |
Загрузка ...
|
|
| 55 | Д22-1002183 | Прокладка листа переднего |
Загрузка ...
|
|
| 56 | Д22-1002177 | Штифт |
Загрузка ...
|
|
| 57 | СК50-70-12 | Сальник каркасный самоподжимной |
Загрузка ...
|
|
| 58 | Д30-1002194-А | Пластина замковая крайняя |
Загрузка ...
|
|
| 59 | Д22-1002186 | Шайба замковая |
Загрузка ...
|
|
| 60 | Д22-1002225 | Шайба |
Загрузка ...
|
|
| 61 | Д22-1002224 | Сальник |
Загрузка ...
|
|
| 62 | Д22-1002219 | Болт |
Загрузка ...
|
|
| 63 | БНП-М8х115 | Болт |
Загрузка ...
|
|
| 64 | БНП-М8х50 | Болт |
Загрузка ...
|
|
| 65 | В4-М8х18 | Винт |
Загрузка ...
|
|
| 66 | БНП-М8х60 | Болт |
Загрузка ...
|
|
| 67 | БНП-М8х55 | Болт |
Загрузка ...
|
|
| 68 | БНП-М8х80 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
