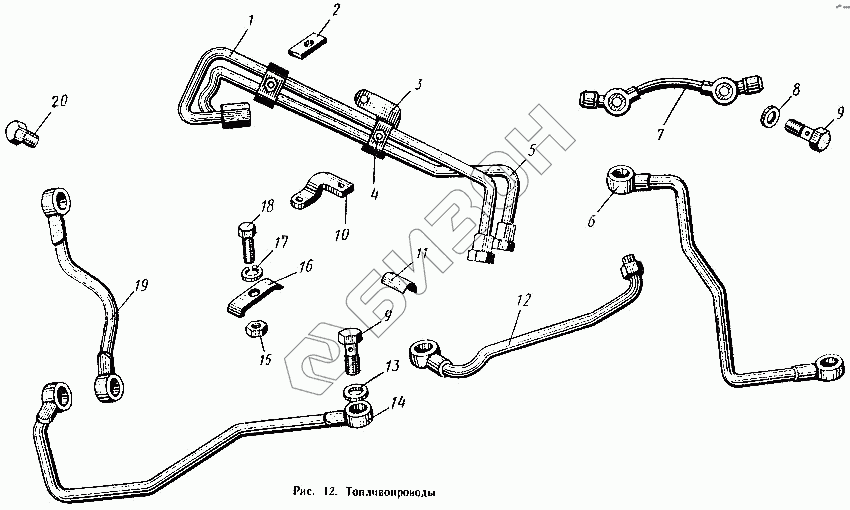

Графический каталог запасных частей к технике: ХЗТСШ Т-16М. Топливопроводы
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д21-1104190-Б | Д21-1104190-Б | Трубка перепускная топливная в сборе |
Загрузка ...
|
|
| Д21-1104200 | Д21-1104200 | Трубки топливные высокого давления |
Загрузка ...
|
|
| Д37М-1104254 | Д37М-1104254 | Скоба крепления трубок |
Загрузка ...
|
|
| 1 | Д21-1104230 | Трубка топливная первого цилиндра в сборе |
Загрузка ...
|
|
| 2 | Д37М-1104294 | Пластина |
Загрузка ...
|
|
| 3 | Д37М-1104233 | Скоба крепления двух трубок |
Загрузка ...
|
|
| 4 | БНП-М6х20 | Болт |
Загрузка ...
|
|
| 5 | Д21-1104250 | Трубка топливная второго цилиндра в сборе |
Загрузка ...
|
|
| 6 | Д21-1104660-Б | Трубка от фильтра грубой очистки к подкачивающему насосу в сборе |
Загрузка ...
|
|
| 7 | Д21-1104340 | Трубка сливная в сборе |
Загрузка ...
|
|
| 8 | Д30-1104352 | Прокладка |
Загрузка ...
|
|
| 9 | Д37М-1104337-Б | Болт штуцера |
Загрузка ...
|
|
| 10 | Д21-1104292-Б | Кронштейн |
Загрузка ...
|
|
| 11 | Т28-1104366 | Прокладка |
Загрузка ...
|
|
| 12 | Д21-1104450-Б | Трубка от форсунок к фильтру в сборе |
Загрузка ...
|
|
| 13 | Д37М-1104144 | Прокладка |
Загрузка ...
|
|
| 14 | Д21-1104120-Б | Трубка от подкачивающего насоса к фильтру тонкой очистки в сборе |
Загрузка ...
|
|
| 15 | ГПШ-М6 | Гайка |
Загрузка ...
|
|
| 16 | Д21-1104282 | Скоба крепления трех трубок |
Загрузка ...
|
|
| 17 | ШП-6Н | Шайба пружинная |
Загрузка ...
|
|
| 18 | БНП-М6х30 | Болт |
Загрузка ...
|
|
| 19 | Д21-1104150-Б | Трубка от фильтра тонкой очистки к топливному насосу в сборе |
Загрузка ...
|
|
| 20 | 24-1104236-Т | Пробка топливной трубки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
