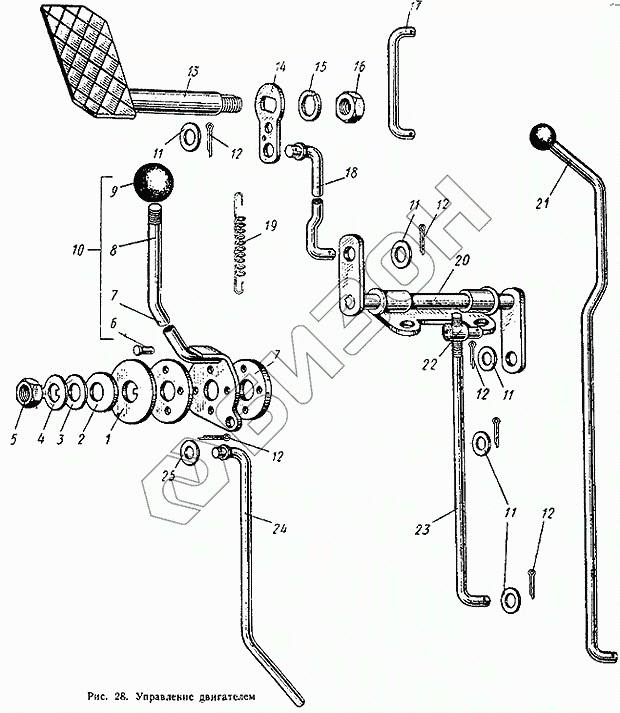

Графический каталог запасных частей к технике: ХЗТСШ Т-16М. Управление двигателем
1
2
3
4
5
6
7
7
8
9
10
11
11
11
11
12
12
12
12
12
13
14
15
16
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| БНП-М10х20 | БНП-М10х20 | Болт |
Загрузка ...
|
|
| 1 | СШ20.20.155 | Диск нажимной |
Загрузка ...
|
|
| 2 | СШ20.20.156 | Пружина тарельчатая |
Загрузка ...
|
|
| 3 | СШ20.20.165 | Шайба |
Загрузка ...
|
|
| 4 | СШ20.20.161 | Шайба стопорная |
Загрузка ...
|
|
| 5 | ГУН-М14 | Гайка |
Загрузка ...
|
|
| 6 | ЗТ2-4х10 | Заклепка |
Загрузка ...
|
|
| 7 | СШ20.20.148 | Кольцо фрикционное |
Загрузка ...
|
|
| 8 | СШ20.20.055-1 | Диск с рукояткой в сборе |
Загрузка ...
|
|
| 9 | 54.53.417 | Рукоятка рычага |
Загрузка ...
|
|
| 10 | СШ20.20.053-1 | Рукоятка в сборе |
Загрузка ...
|
|
| 11 | ШШ-7 | Шайба штампованная |
Загрузка ...
|
|
| 12 | Ш-2х16 | Шплинт |
Загрузка ...
|
|
| 13 | СШ20.20.025-1 | Валик педали в сборе |
Загрузка ...
|
|
| 14 | СШ20.20.127-2 | Планка пружины |
Загрузка ...
|
|
| 15 | ШП-10Н | Шайба пружинная |
Загрузка ...
|
|
| 16 | ГПШ-М10 | Гайка |
Загрузка ...
|
|
| 17 | СШ20.20.115-1 | Тяга педали газа |
Загрузка ...
|
|
| 18 | СШ20.20.028-1 | Тяга соединительная в сборе |
Загрузка ...
|
|
| 19 | А-454.73А | Пружина |
Загрузка ...
|
|
| 20 | СШ20.20.027-1 | Валик в сборе |
Загрузка ...
|
|
| 21 | СШ20.20.023-1 | Тяга декомпрессора в тяге |
Загрузка ...
|
|
| 22 | СШ20.20.141 | Шарнир тяги |
Загрузка ...
|
|
| 23 | СШ20.20.116-3 | Тяга регулятора |
Загрузка ...
|
|
| 24 | СШ20.20.054-1 | Тяга вертикальная в сборе |
Загрузка ...
|
|
| 25 | ШШ-9 | Шайба штампованная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
