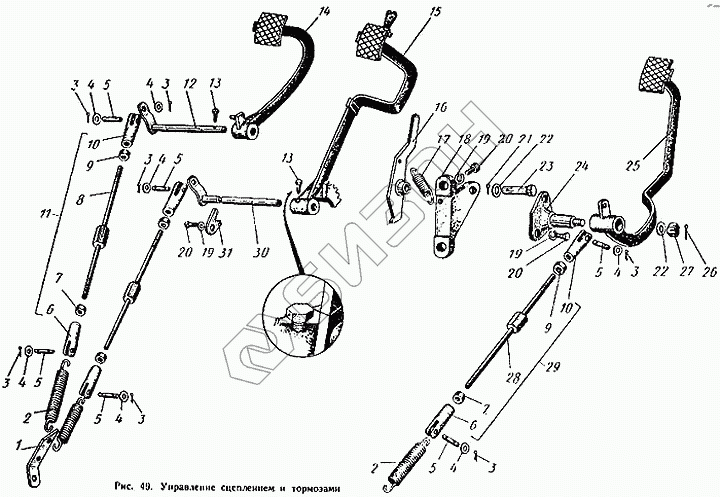

Графический каталог запасных частей к технике: ХЗТСШ Т-16М. Управление сцеплением и тормозами
1
2
2
3
3
3
3
3
3
3
4
4
4
4
4
4
4
5
5
5
5
5
5
6
6
7
7
8
9
9
10
10
11
12
13
13
14
15
16
17
18
19
19
19
20
20
20
21
22
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СШ20.40.002 | СШ20.40.002 | Управление сцеплением и тормозами в сборе |
Загрузка ...
|
|
| ЗП-5х12 | ЗП-5х12 | Заклепка с полукруглой головкой |
Загрузка ...
|
|
| 1 | СШ20.40.173 | Скоба |
Загрузка ...
|
|
| 2 | В-43-027 | Пружина |
Загрузка ...
|
|
| 3 | Ш-2х16 | Шплинт |
Загрузка ...
|
|
| 4 | 17-061 | Шайба |
Загрузка ...
|
|
| 5 | СШ20.40.240 | Палец |
Загрузка ...
|
|
| 6 | СШ20.40.241-1 | Вилка |
Загрузка ...
|
|
| 7 | СШ20.40.244 | Гайка |
Загрузка ...
|
|
| 8 | СШ20.40.041 | Тяга сцепления в сборе |
Загрузка ...
|
|
| 9 | ГПШ-М10 | Гайка |
Загрузка ...
|
|
| 10 | СШ20.40.243 | Вилка |
Загрузка ...
|
|
| 11 | СШ20.40.051 | Тяга сцепления с вилками в сборе |
Загрузка ...
|
|
| 12 | Т16.40.045-2 | Валик педали сцепления в сборе |
Загрузка ...
|
|
| 13 | ДСШ14.37.138 | Винт вилок установочный |
Загрузка ...
|
|
| 14 | СШ20.40.031 | Педаль сцепления в сборе |
Загрузка ...
|
|
| 15 | СШ20.40.043 | Педаль левого тормоза в сборе |
Загрузка ...
|
|
| 16 | Т16.40.034-2 | Скоба горного тормоза в сборе |
Загрузка ...
|
|
| 17 | ДСШ14.21.139 | Пружина муфты выключения сцепления |
Загрузка ...
|
|
| 18 | Т16.40.201 | Кронштейн горного тормоза |
Загрузка ...
|
|
| 19 | ШП-10Н | Шайба пружинная |
Загрузка ...
|
|
| 20 | БНП-М10х25 | Болт |
Загрузка ...
|
|
| 21 | Ш-3,2х20 | Шплинт |
Загрузка ...
|
|
| 22 | ШШ-13 | Шайба штамповочная |
Загрузка ...
|
|
| 23 | Т16.40.207 | Ось собачки |
Загрузка ...
|
|
| 24 | Т16.40.186 | Ось педали правого тормоза |
Загрузка ...
|
|
| 25 | СШ20.40.033 | Педаль правого тормоза в сборе |
Загрузка ...
|
|
| 26 | Ш-3,2х32 | Шплинт |
Загрузка ...
|
|
| 27 | ГП-М12х1,5 | Гайка |
Загрузка ...
|
|
| 28 | СШ20.40.050 | Тяга тормоза в сборе |
Загрузка ...
|
|
| 29 | СШ20.40.052 | Тяга тормозная с вилками в сборе |
Загрузка ...
|
|
| 30 | Т16.40.044-2 | Валик педали тормоза в сборе |
Загрузка ...
|
|
| 31 | Т16.40.185-1 | Кронштейн валика педали |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
