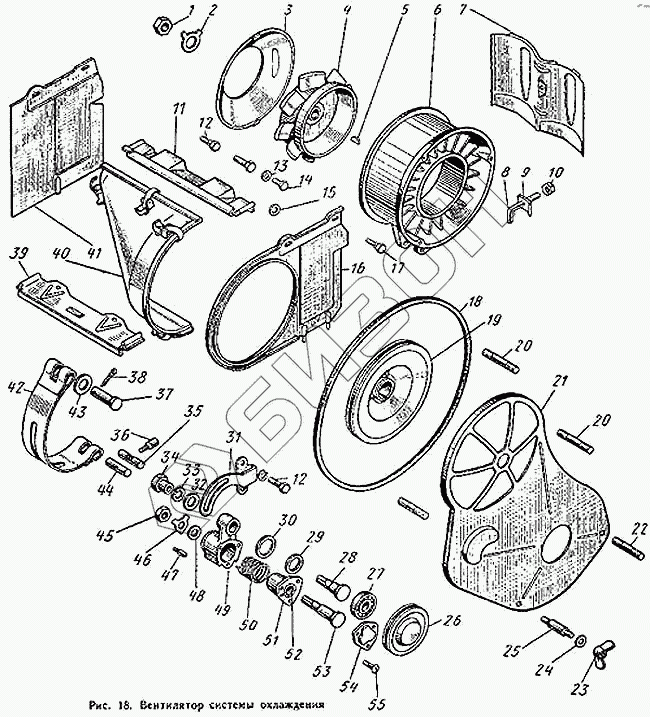

Графический каталог запасных частей к технике: ХЗТСШ Т-16М. Вентилятор системы охлаждения
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д21-1300010 | Д21-1300010 | Система охлаждения двигателя в сборе |
Загрузка ...
|
|
| Д21-1308710 | Д21-1308710 | Механизм натяжения ремня в сборе |
Загрузка ...
|
|
| Д22-1308720 | Д22-1308720 | Ступица с втулками в сборе |
Загрузка ...
|
|
| 1 | Д21-1308077 | Гайка |
Загрузка ...
|
|
| 2 | Д21-1308068 | Шайба замковая |
Загрузка ...
|
|
| 3 | Д21-1308006-Б | Диск дроссельный в сборе |
Загрузка ...
|
|
| 4 | Д21-1308040 | Ротор вентилятора с втулкой в сборе |
Загрузка ...
|
|
| 5 | Д21-1308067 | Шпонка сегментная |
Загрузка ...
|
|
| 6 | Д21-1308012 | Аппарат направляющий вентилятора |
Загрузка ...
|
|
| 7 | Д21-1308584 | Дефлектор средний |
Загрузка ...
|
|
| 8 | Д30-1308587 | Шпилька крепления среднего дефлектора |
Загрузка ...
|
|
| 9 | Д37-1308495 | Скоба |
Загрузка ...
|
|
| 10 | Г-М4 | Гайка |
Загрузка ...
|
|
| 11 | Д21-1308552 | Планка верхняя |
Загрузка ...
|
|
| 12 | БНП-М8х16 | Болт |
Загрузка ...
|
|
| 13 | Д30-1308559 | Шайба |
Загрузка ...
|
|
| 14 | Д30-1308557 | Болт крепления верхней планки |
Загрузка ...
|
|
| 15 | ШП-8Н | Шайба пружинная |
Загрузка ...
|
|
| 16 | Д37М-1308570 | Дефлектор передний в сборе |
Загрузка ...
|
|
| 17 | БНП-М8х30 | Болт |
Загрузка ...
|
|
| 18 | Д30-1308020-В | Ремень приводной клиновой |
Загрузка ...
|
|
| 19 | Д21-1308157-А | Шкив ведущий вентилятора |
Загрузка ...
|
|
| 20 | Д22-1308443 | Шпилька специальная |
Загрузка ...
|
|
| 21 | Д22-1308400 | Корпус с сеткой в сборе |
Загрузка ...
|
|
| 22 | Д22-1308447 | Шпилька специальная |
Загрузка ...
|
|
| 23 | ГБ-М6 | Гайка-барашек |
Загрузка ...
|
|
| 24 | ШП-6Н | Шайба пружинная |
Загрузка ...
|
|
| 25 | Д22-1308445 | Шпилька специальная |
Загрузка ...
|
|
| 26 | Д22-1308714 | Шкив натяжного механизма |
Загрузка ...
|
|
| 27 | ГПЗ-180204С9 | Подшипник с разовой смазкой |
Загрузка ...
|
|
| 28 | Д22-1308717 | Ось шкива |
Загрузка ...
|
|
| 29 | Д22-1308097 | Шайба |
Загрузка ...
|
|
| 30 | Д30-4618224 | Кольцо специальное |
Загрузка ...
|
|
| 31 | Д21-1308713 | Кронштейн |
Загрузка ...
|
|
| 32 | ШЧ-16Н | Шайба черная |
Загрузка ...
|
|
| 33 | 252159 | Шайба пружинная |
Загрузка ...
|
|
| 34 | Д21-1808715 | Гайка специальная |
Загрузка ...
|
|
| 35 | Д30-1308248 | Палец хомута резьбовой |
Загрузка ...
|
|
| 36 | Д30-1308244 | Винт хомута |
Загрузка ...
|
|
| 37 | Д30-1308249-А | Палец |
Загрузка ...
|
|
| 38 | Ш-2,5х20 | Шплинт |
Загрузка ...
|
|
| 39 | Д21-1308504 | Планка крепления кожуха нижняя |
Загрузка ...
|
|
| 40 | Д21-1308480 | Кожух вентилятора в сборе |
Загрузка ...
|
|
| 41 | Д37М-1308590 | Дефлектор задний в сборе |
Загрузка ...
|
|
| 42 | Д30-1308242 | Хомут крепления вентилятора |
Загрузка ...
|
|
| 43 | Д30-1308247 | Шайба |
Загрузка ...
|
|
| 44 | Д30-1308246 | Палец хомута подвижный |
Загрузка ...
|
|
| 45 | ГПШ-М14 | Гайка |
Загрузка ...
|
|
| 46 | Д22-1308728 | Шайба |
Загрузка ...
|
|
| 47 | Д22-1308754 | Шпилька специальная |
Загрузка ...
|
|
| 48 | Д22-1308738 | Шайба специальная |
Загрузка ...
|
|
| 49 | Д22-1308732 | Корпус |
Загрузка ...
|
|
| 50 | Д22-1308735 | Пружина |
Загрузка ...
|
|
| 51 | Д22-1308723 | Ступица |
Загрузка ...
|
|
| 52 | Д22-1308724 | Втулка |
Загрузка ...
|
|
| 53 | Д22-1308742 | Ось натяжного механизма |
Загрузка ...
|
|
| 54 | Д22-1308727 | Крышка ступицы |
Загрузка ...
|
|
| 55 | БНП-М6х20 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
