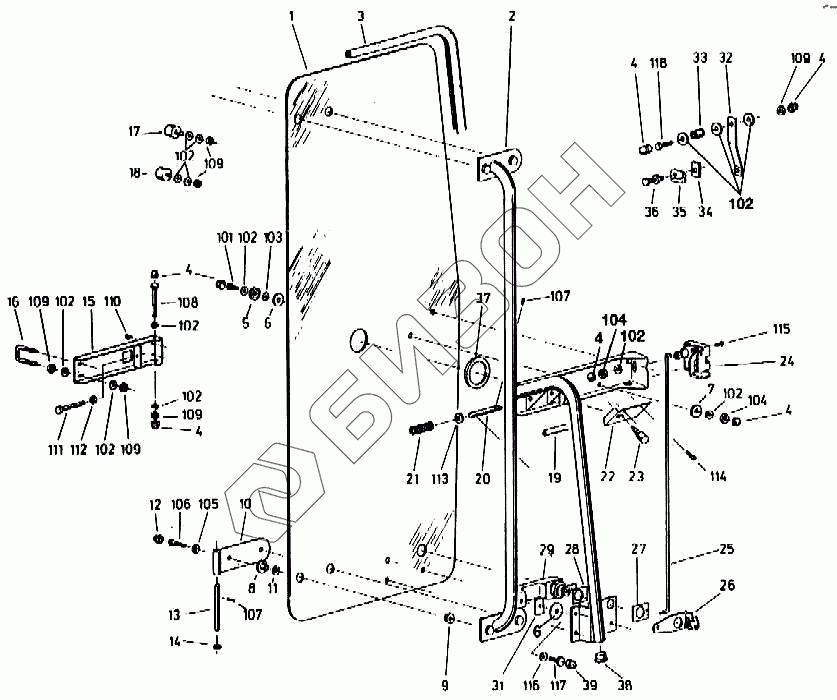

Графический каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Дверь кабины
1
2
3
4
4
4
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
31
32
33
34
35
36
37
38
39
101
102
102
102
102
102
102
102
102
102
103
104
104
105
106
107
107
108
109
109
109
109
109
110
111
112
113
114
115
116
117
118
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94769329802 | Стекло двери |
Загрузка ...
|
|
| 2 | 94769310905 | Дверной поручень |
Загрузка ...
|
|
| 3 | 94004051277 | Металлический профиль |
Загрузка ...
|
|
| 4 | 94001410366 | Защитный колпачок |
Загрузка ...
|
|
| 5 | 94004051373 | Зажимная шайба |
Загрузка ...
|
|
| 6 | 94004051244 | Уплотнительная шайба |
Загрузка ...
|
|
| 7 | 94004051236 | Уплотнительная шайба |
Загрузка ...
|
|
| 8 | 94004051902 | Уплотнительная шайба |
Загрузка ...
|
|
| 9 | 94004151625 | Промежуточная деталь |
Загрузка ...
|
|
| 10 | 94769309405 | Шарнир |
Загрузка ...
|
|
| 11 | 94004051935 | Резиновая шайба |
Загрузка ...
|
|
| 12 | 94004050540 | Колпачек защитный |
Загрузка ...
|
|
| 13 | 94769306708 | Палец (латунь) |
Загрузка ...
|
|
| 14 | 94769306804 | Шайба (латунь) |
Загрузка ...
|
|
| 15 | 94769307805 | Кронштейн |
Загрузка ...
|
|
| 16 | 94769306900 | Скоба |
Загрузка ...
|
|
| 17 | 94004151600 | Круглый буфер |
Загрузка ...
|
|
| 18 | 94004151617 | Ударный буфер |
Загрузка ...
|
|
| 19 | 94700048026 | Защитная оккантовка кромок |
Загрузка ...
|
|
| 20 | 94769306507 | Валик |
Загрузка ...
|
|
| 21 | 94004136433 | Пружина сжатия |
Загрузка ...
|
|
| 22 | 94769308902 | Крышка |
Загрузка ...
|
|
| 23 | 94004151553 | Рукоятка |
Загрузка ...
|
|
| 24 | 94004151666 | Замок с поворотной блокировочной защелкой |
Загрузка ...
|
|
| 25 | 94769311303 | Соединительная штанга |
Загрузка ...
|
|
| 26 | 94004151658 | Направляющий элемент |
Загрузка ...
|
|
| 27 | 94769311207 | Подкладка |
Загрузка ...
|
|
| 28 | 94004151641 | Подкладка |
Загрузка ...
|
|
| 29 | 94004151754 | Дверная рукоятка |
Загрузка ...
|
|
| 31 | 94004151633 | Подкладка |
Загрузка ...
|
|
| 32 | 94769319407 | Фиксатор приоткрытого положения двери |
Загрузка ...
|
|
| 33 | 769319704 | Резиновая подушка |
Загрузка ...
|
|
| 34 | 94769310206 | Зажимная пластина |
Загрузка ...
|
|
| 35 | 94004151594 | Защитная скоба |
Загрузка ...
|
|
| 36 | 94004151586 | Запирающий палец |
Загрузка ...
|
|
| 37 | 94004151762 | Уплотнение (пористая резина) |
Загрузка ...
|
|
| 38 | 94004151834 | Коническая пробка |
Загрузка ...
|
|
| 39 | 94001410358 | Защитный колпачок |
Загрузка ...
|
|
| 101 | 01093308035 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 102 | 93001130060 | Шайба |
Загрузка ...
|
|
| 103 | 93001130067 | Шайба |
Загрузка ...
|
|
| 104 | 01093408125 | Шестигранная гайка |
Загрузка ...
|
|
| 105 | 92006510148 | Шайба |
Загрузка ...
|
|
| 106 | 01093110045 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 107 | 94006137280 | Пружинный штифт |
Загрузка ...
|
|
| 108 | 01093108080 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 109 | 94006215125 | Шестигранная гайка |
Загрузка ...
|
|
| 110 | 94006074080 | Болт с потайной головкой |
Загрузка ...
|
|
| 111 | 01093310090 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 112 | 01093410150 | Шестигранная гайка |
Загрузка ...
|
|
| 113 | 93001130076 | Шайба |
Загрузка ...
|
|
| 114 | 94006074128 | Болт с потайной головкой |
Загрузка ...
|
|
| 115 | 94006070792 | Болт с потайной головкой |
Загрузка ...
|
|
| 116 | 93001130056 | Шайба |
Загрузка ...
|
|
| 117 | 01093306030 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 118 | 01093308040 | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
