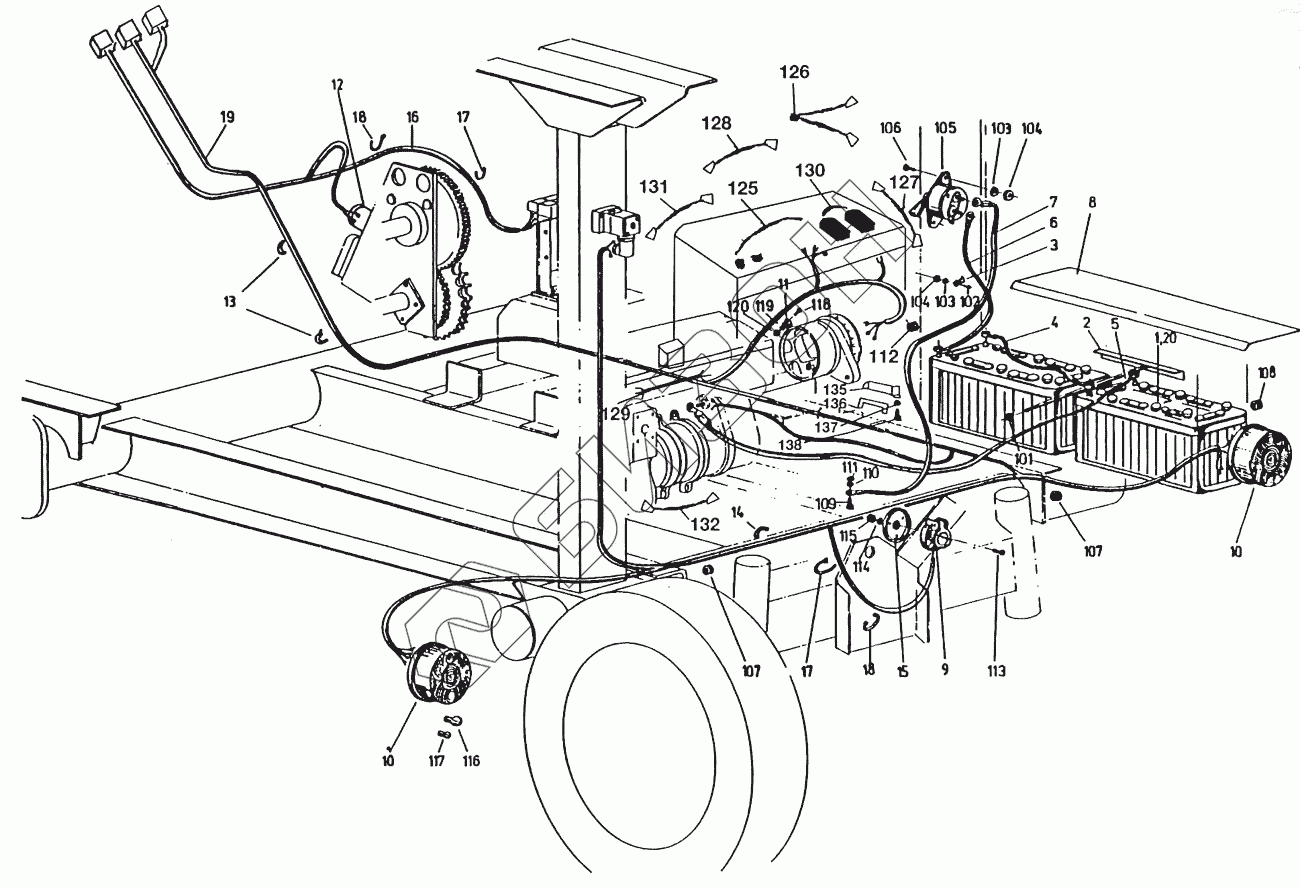

Графический каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Электрооборудование шасси
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
17
19
101
102
103
103
104
104
105
106
107
107
108
109
110
111
112
113
114
115
116
117
118
119
120
125
126
127
128
129
130
131
132
135
136
137
138
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94762152511 | Аккумуляторная батарея стартера |
Загрузка ...
|
|
| 2 | 94762152616 | Стяжной элемент |
Загрузка ...
|
|
| 3 | 94721410810 | Хомутик |
Загрузка ...
|
|
| 4 | 94721501034 | Соединительный провод |
Загрузка ...
|
|
| 5 | 94762036516 | Провод к стартеру |
Загрузка ...
|
|
| 6 | 94762036612 | Провод соединения на корпус |
Загрузка ...
|
|
| 7 | 94762036717 | Перемычка на корпус |
Загрузка ...
|
|
| 8 | 94020548603 | Крышка |
Загрузка ...
|
|
| 9 | 94007021638 | Розетка |
Загрузка ...
|
|
| 10 | 94007044925 | Групповой световой прибор указателя поворота, сигнала торможения, габаритного огня и освещения номерного знака |
Загрузка ...
|
|
| 11 | 94721367718 | Зажим |
Загрузка ...
|
|
| 12 | 94007030060 | Электромагнит постоянного тока |
Загрузка ...
|
|
| 13 | 94721354633 | Изолятор |
Загрузка ...
|
|
| 14 | 94721368132 | Изолятор |
Загрузка ...
|
|
| 15 | 94001432693 | Подставка для розетки |
Загрузка ...
|
|
| 16 | 94762086316 | Кабель к реверсивной передаче |
Загрузка ...
|
|
| 17 | 94001347985 | Бандаж для кабеля, 300 мм |
Загрузка ...
|
|
| 19 | 94762091602 | Пучок проводов, сзади |
Загрузка ...
|
|
| 22 | 94001347977 | Бандаж для кабеля, 150 мм |
Загрузка ...
|
|
| 101 | 01093412175 | Шестигранная гайка |
Загрузка ...
|
|
| 102 | 94006340531 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 103 | 93001140121 | Пружинная шайба |
Загрузка ...
|
|
| 104 | 01093408125 | Шестигранная гайка |
Загрузка ...
|
|
| 105 | 94007010016 | Главный выключатель аккумуляторной батареи |
Загрузка ...
|
|
| 106 | 01093308020 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 107 | 94001147680 | Проходной кабельный наконечник |
Загрузка ...
|
|
| 108 | 94001147648 | Проходной кабельный наконечник |
Загрузка ...
|
|
| 109 | 01093312030 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 110 | 93001140053 | Пружинная шайба |
Загрузка ...
|
|
| 111 | 93001130076 | Шайба |
Загрузка ...
|
|
| 112 | 94001147777 | Проходной кабельный наконечник |
Загрузка ...
|
|
| 113 | 94006070606 | Болт с потайной головкой |
Загрузка ...
|
|
| 114 | 94006455654 | Пружинная шайба |
Загрузка ...
|
|
| 115 | 01093405080 | Шестигранная гайка |
Загрузка ...
|
|
| 116 | 94007024987 | Лампа накаливания, 21 Вт |
Загрузка ...
|
|
| 117 | 09004024105 | Лампа накаливания, 5 Вт |
Загрузка ...
|
|
| 118 | 01093306020 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 119 | 93001140120 | Пружинная шайба |
Загрузка ...
|
|
| 120 | 01093406100 | Шестигранная гайка |
Загрузка ...
|
|
| 125 | 94762089310 | Провод к свечам накаливания |
Загрузка ...
|
|
| 126 | 94762089214 | Соединение на корпус для датчика температура ДТ |
Загрузка ...
|
|
| 127 | 94762089415 | Провод к датчику температуры |
Загрузка ...
|
|
| 128 | 94762089511 | Провод к магниту деблокировки |
Загрузка ...
|
|
| 129 | 94762089118 | Провод к пусковому реле |
Загрузка ...
|
|
| 130 | 94762090208 | Перемычка к резистору с электротермобиметапличим реле |
Загрузка ...
|
|
| 131 | 94762090103 | Провод к датчику давления масла в двигателе |
Загрузка ...
|
|
| 132 | 76209050500 | Провод к сигнализатору загрязнения воздухоочистителя |
Загрузка ...
|
|
| 135 | 4154644 | Держатель предохранителя |
Загрузка ...
|
|
| 136 | 4154652 | Предохранитель с пластинчатой плавкой вставкой |
Загрузка ...
|
|
| 137 | 6004404 | Болт |
Загрузка ...
|
|
| 138 | 6216608 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
