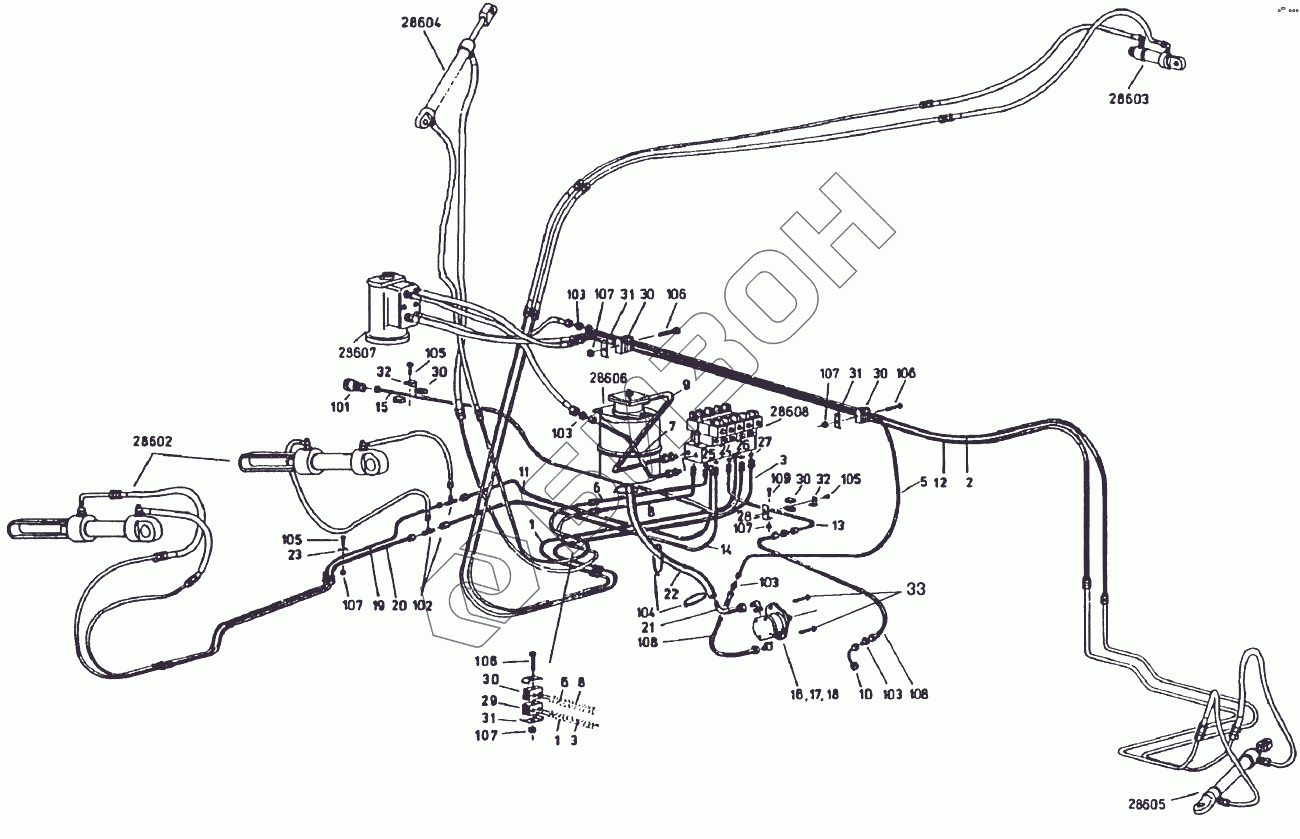

Графический каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Гидравлическая система
1
1
2
3
3
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
30
30
31
31
31
32
32
33
101
102
103
103
103
103
104
105
105
105
106
106
106
107
107
107
107
107
108
108
109
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94762025312 | Напорная линия |
Загрузка ...
|
|
| 2 | 94762026418 | Напорная линия |
Загрузка ...
|
|
| 3 | 94762025111 | Напорная линия |
Загрузка ...
|
|
| 5 | 94762026715 | Напорная линия |
Загрузка ...
|
|
| 6 | 94762026811 | Напорная линия |
Загрузка ...
|
|
| 7 | 94762026916 | Напорная линия |
Загрузка ...
|
|
| 8 | 94762027017 | Напорная линия |
Загрузка ...
|
|
| 9 | 94006526516 | Шлангопровод |
Загрузка ...
|
|
| 10 | 94762027218 | Напорная линия |
Загрузка ...
|
|
| 11 | 94762027410 | Напорная линия |
Загрузка ...
|
|
| 12 | 94762027515 | Напорная линия |
Загрузка ...
|
|
| 13 | 94762028018 | Напорная линия |
Загрузка ...
|
|
| 14 | 94762027812 | Напорная линия |
Загрузка ...
|
|
| 15 | 94762027917 | Напорная линия |
Загрузка ...
|
|
| 16 | 94004151006 | Шестеренный насос |
Загрузка ...
|
|
| 17 | 003302168 | Фланец |
Загрузка ...
|
|
| 18 | 94003302184 | Фланец |
Загрузка ...
|
|
| 19 | 94721656211 | Труба, в сборе |
Загрузка ...
|
|
| 20 | 94721656316 | Труба, в сборе |
Загрузка ...
|
|
| 21 | 94020543953 | Всасывающая труба |
Загрузка ...
|
|
| 22 | 94020544368 | Шланг |
Загрузка ...
|
|
| 23 | 94720541114 | Хомутик |
Загрузка ...
|
|
| 24 | 94721366813 | Дроссельная шайба |
Загрузка ...
|
|
| 25 | 94721366612 | Дроссельная шайба |
Загрузка ...
|
|
| 26 | 94762076611 | Дроссельная шайба |
Загрузка ...
|
|
| 27 | 94762081512 | Дроссельная шайба |
Загрузка ...
|
|
| 28 | 94762077315 | Держатель |
Загрузка ...
|
|
| 29 | 94021429163 | Фитинг |
Загрузка ...
|
|
| 30 | 94021429188 | Фитинг |
Загрузка ...
|
|
| 31 | 94021429243 | Скоба |
Загрузка ...
|
|
| 32 | 94722197418 | Хомутик |
Загрузка ...
|
|
| 33 | 01093310025 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 101 | 94003100778 | Полумуфта для шланга |
Загрузка ...
|
|
| 102 | 02006312012 | Т-образное резьбовое соединение |
Загрузка ...
|
|
| 103 | 02005712012 | Прямое резьбовое соединение |
Загрузка ...
|
|
| 104 | 94006616936 | Хомутик для шланга |
Загрузка ...
|
|
| 105 | 94006339152 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 106 | 01093306080 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 107 | 01093406100 | Шестигранная гайка |
Загрузка ...
|
|
| 108 | 94006537986 | Шлангопровод |
Загрузка ...
|
|
| 109 | 01093306016 | Болт с шестигранной головкой |
Загрузка ...
|
