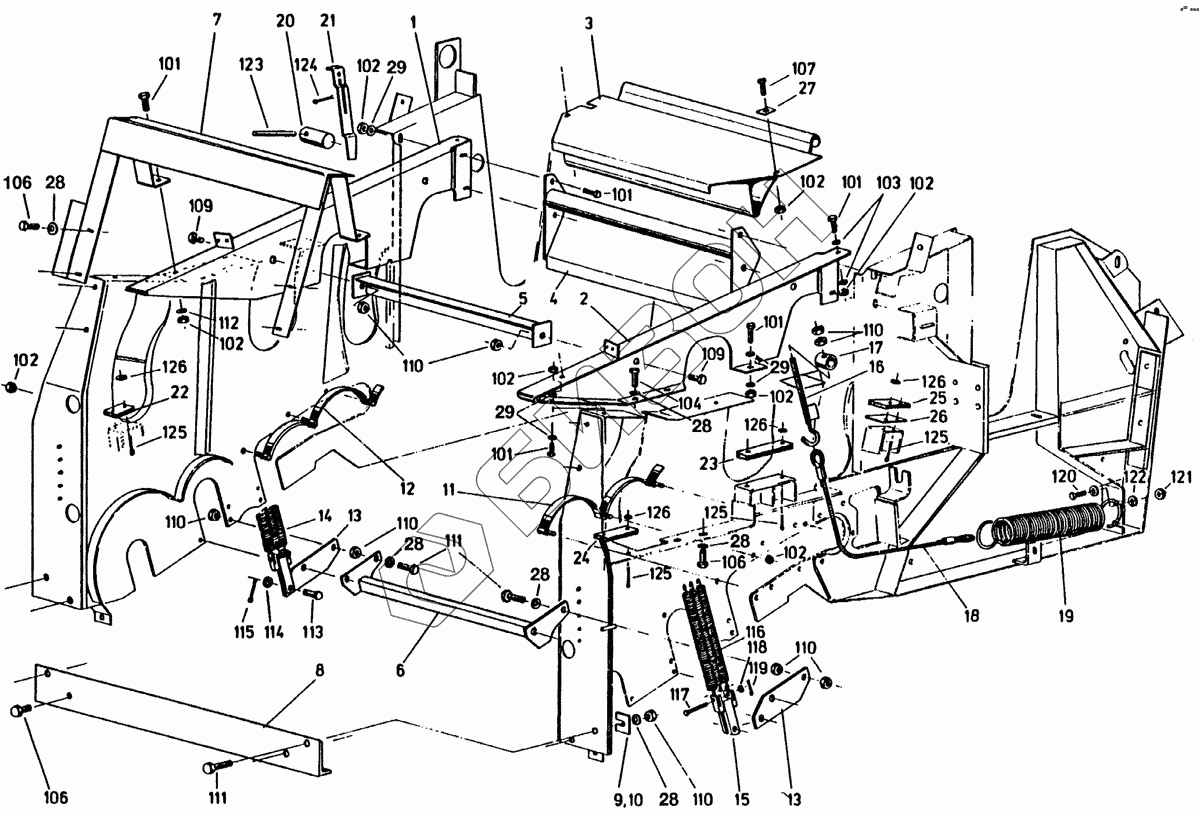

Графический каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Измельчающий агрегат
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
28
28
28
29
29
29
101
101
101
101
101
102
102
102
102
102
102
102
102
104
106
106
106
107
109
109
110
110
110
110
110
110
111
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
125
125
125
126
126
126
126
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94762050514 | Мостик, справа |
Загрузка ...
|
|
| 2 | 94762050418 | Мостик, слева |
Загрузка ...
|
|
| 3 | 94721443015 | Крышка |
Загрузка ...
|
|
| 4 | 94020535221 | Поперечная связь |
Загрузка ...
|
|
| 5 | 94020883127 | Поперечная связь |
Загрузка ...
|
|
| 6 | 94721665011 | Поперечная связь |
Загрузка ...
|
|
| 7 | 94762053517 | Траверса,верхняя |
Загрузка ...
|
|
| 8 | 94762115218 | Траверса, нижняя |
Загрузка ...
|
|
| 9 | 94762115314 | Прокладка толщиной 3 мм |
Загрузка ...
|
|
| 10 | 94762115113 | Прокладка толщиной 1 мм |
Загрузка ...
|
|
| 11 | 94721643512 | Ограждающая планка, слева |
Загрузка ...
|
|
| 12 | 94721643617 | Ограждающая планка, справа |
Загрузка ...
|
|
| 13 | 94762058810 | Крепежный лист |
Загрузка ...
|
|
| 14 | 94762058618 | Пакет пружин |
Загрузка ...
|
|
| 15 | 94762058714 | Подпружиненная навеска |
Загрузка ...
|
|
| 16 | 94721221211 | Крюк |
Загрузка ...
|
|
| 17 | 94721221316 | Труба |
Загрузка ...
|
|
| 18 | 94006180798 | Тросовый привод |
Загрузка ...
|
|
| 19 | 94721290818 | Пружина растяжения |
Загрузка ...
|
|
| 20 | 94721221814 | Палец |
Загрузка ...
|
|
| 21 | 94721221910 | Фиксатор-ловушка |
Загрузка ...
|
|
| 22 | 94020895356 | Резиновая пластина |
Загрузка ...
|
|
| 23 | 94020895348 | Резиновая пластина |
Загрузка ...
|
|
| 24 | 94020895331 | Резиновая пластина |
Загрузка ...
|
|
| 25 | 94020895323 | Резиновая пластина |
Загрузка ...
|
|
| 26 | 94020885442 | Прокладка |
Загрузка ...
|
|
| 27 | 94020886154 | Шайба |
Загрузка ...
|
|
| 28 | 94721244515 | Шайба |
Загрузка ...
|
|
| 29 | 94721218618 | Шайба |
Загрузка ...
|
|
| 101 | 01093310030 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 102 | 01093410150 | Шестигранная гайка |
Загрузка ...
|
|
| 104 | 01093312035 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 106 | 01093312030 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 107 | 01093310025 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 109 | 01093312025 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 110 | 01093412175 | Шестигранная гайка |
Загрузка ...
|
|
| 111 | 01093312045 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 112 | 93001130067 | Шайба |
Загрузка ...
|
|
| 113 | 94007605731 | Палец |
Загрузка ...
|
|
| 114 | 93001130076 | Шайба |
Загрузка ...
|
|
| 115 | 93001230027 | Шплинт |
Загрузка ...
|
|
| 116 | 94006701773 | Пружина растяжения |
Загрузка ...
|
|
| 117 | 94007612064 | Палец |
Загрузка ...
|
|
| 118 | 93001130060 | Шайба |
Загрузка ...
|
|
| 119 | 04009402016 | Шплинт |
Загрузка ...
|
|
| 120 | 94006337046 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 121 | 01093408125 | Шестигранная гайка |
Загрузка ...
|
|
| 122 | 94021423904 | Шайба |
Загрузка ...
|
|
| 123 | 94006140411 | Просечной штифт |
Загрузка ...
|
|
| 124 | 94006402892 | Шплинт |
Загрузка ...
|
|
| 125 | 93001230036 | Шплинт |
Загрузка ...
|
|
| 126 | 94006510927 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
