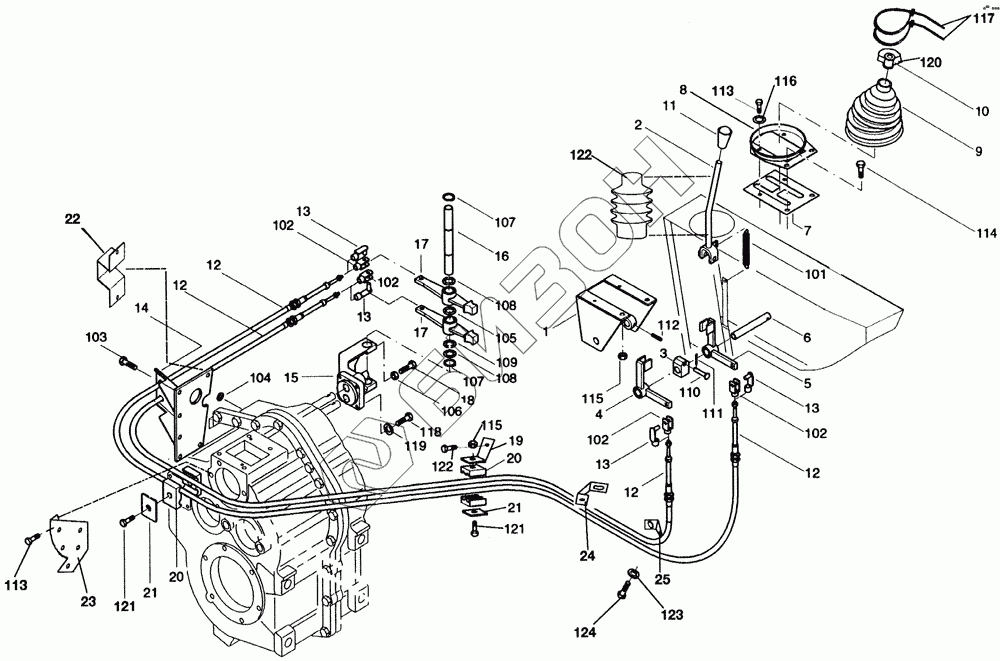

Графический каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Механизм переключения передач
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
13
13
13
13
14
15
16
17
17
18
19
20
20
21
21
22
23
24
25
101
102
102
102
102
103
104
105
106
107
107
108
108
109
110
111
112
113
113
114
115
115
116
117
118
119
120
121
121
122
122
123
124
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94763301018 | Кронштейн механизма переключения передач, сварной |
Загрузка ...
|
|
| 2 | 94763301315 | Рычаг переключения передач, сварной |
Загрузка ...
|
|
| 3 | 94763301717 | Промежуточный подшипник, в сборе |
Загрузка ...
|
|
| 4 | 94763303614 | Угловой рычаг, задний ход -1 передача |
Загрузка ...
|
|
| 5 | 94763304213 | Угловой рычаг, 2 передача - 3 передача |
Загрузка ...
|
|
| 6 | 94763301918 | Вал управления переключением передач |
Загрузка ...
|
|
| 7 | 94763300218 | Кулиса переключения передач |
Загрузка ...
|
|
| 8 | 94763304414 | Держатель |
Загрузка ...
|
|
| 9 | 94763305310 | Манжета |
Загрузка ...
|
|
| 10 | 94763300314 | Направляющая |
Загрузка ...
|
|
| 11 | 94763304711 | Головка рычага переключения, в сборе |
Загрузка ...
|
|
| 12 | 94763303518 | Дистанционное управление |
Загрузка ...
|
|
| 13 | 94004163323 | Палец |
Загрузка ...
|
|
| 14 | 94004141840 | Контропора, в сборе |
Загрузка ...
|
|
| 15 | 94004141808 | Направляющая |
Загрузка ...
|
|
| 16 | 94004141816 | Вал управления переключением передач |
Загрузка ...
|
|
| 17 | 94004141857 | Рычаг переключения передач, в сборе |
Загрузка ...
|
|
| 18 | 94004141824 | Стопорный болт |
Загрузка ...
|
|
| 19 | 94762233504 | Держатель |
Загрузка ...
|
|
| 20 | 94004027718 | Хомутик |
Загрузка ...
|
|
| 21 | 94004027590 | Верхняя плита |
Загрузка ...
|
|
| 22 | 94762090111 | Покрывной лист |
Загрузка ...
|
|
| 23 | 94762233600 | Держатель |
Загрузка ...
|
|
| 24 | 94762221701 | Держатель |
Загрузка ...
|
|
| 25 | 94762221806 | Держатель |
Загрузка ...
|
|
| 101 | 94006701138 | Пружина растяжения |
Загрузка ...
|
|
| 102 | 94006173532 | Вилочная головка |
Загрузка ...
|
|
| 103 | 01093308025 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 104 | 93001130060 | Шайба |
Загрузка ...
|
|
| 105 | 94006608880 | Установочная шайба |
Загрузка ...
|
|
| 106 | 01093406100 | Шестигранная гайка |
Загрузка ...
|
|
| 107 | 93001150012 | Стопорное кольцо |
Загрузка ...
|
|
| 108 | 94006608542 | Установочная шайба |
Загрузка ...
|
|
| 109 | 94004135352 | Установочная шайба |
Загрузка ...
|
|
| 110 | 94007610407 | Палец |
Загрузка ...
|
|
| 111 | 93001230020 | Шплинт |
Загрузка ...
|
|
| 112 | 93001220001 | Просечной штифт |
Загрузка ...
|
|
| 113 | 01093306016 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 114 | 01093308020 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 115 | 01093408125 | Шестигранная гайка |
Загрузка ...
|
|
| 116 | 92006510010 | Шайба |
Загрузка ...
|
|
| 117 | 94001348012 | Бандаж для кабеля |
Загрузка ...
|
|
| 118 | 01093308025 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 119 | 93001140121 | Пружинная шайба |
Загрузка ...
|
|
| 120 | 93000003331 | Бандаж для кабеля |
Загрузка ...
|
|
| 121 | 006334131 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 122 | 004137571 | Гофрированный чехол |
Загрузка ...
|
|
| 123 | 93001130065 | Шайба |
Загрузка ...
|
|
| 124 | 006340886 | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
