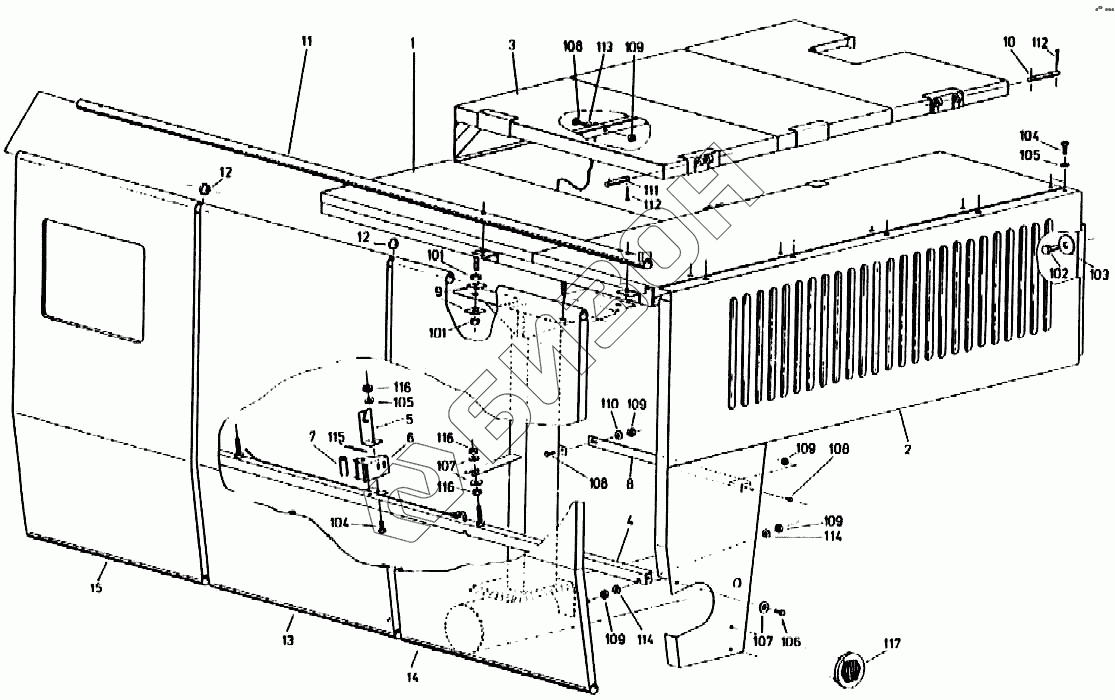

Графический каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Обшивка задняя
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
101
101
102
103
104
104
105
105
106
107
107
108
108
108
109
109
109
109
109
110
111
112
112
113
114
114
115
116
116
116
117
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94721431011 | Обшивка, угловая |
Загрузка ...
|
|
| 2 | 94721432117 | Обшивка задней части |
Загрузка ...
|
|
| 3 | 94020886427 | Капот двигателя, в сборе |
Загрузка ...
|
|
| 4 | 94020883184 | Угловая опора, в сборе |
Загрузка ...
|
|
| 5 | 94721442110 | Держатель |
Загрузка ...
|
|
| 6 | 94020356901 | Запор |
Загрузка ...
|
|
| 7 | 94020356934 | Шланг |
Загрузка ...
|
|
| 8 | 94721433913 | Перекладина |
Загрузка ...
|
|
| 9 | 94020543141 | Шайба |
Загрузка ...
|
|
| 10 | 94020884400 | Палец |
Загрузка ...
|
|
| 11 | 94721433118 | Труба, в сборе |
Загрузка ...
|
|
| 12 | 94721434110 | Распорная втулка |
Загрузка ...
|
|
| 13 | 94721428016 | Крышка, средняя, в сборе |
Загрузка ...
|
|
| 14 | 94721428112 | Крышка, правая, в сборе |
Загрузка ...
|
|
| 15 | 94721427915 | Крышка, левая, в сборе |
Загрузка ...
|
|
| 101 | 01093412175 | Шестигранная гайка |
Загрузка ...
|
|
| 102 | 01093312025 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 103 | 93001130081 | Шайба |
Загрузка ...
|
|
| 104 | 01093310025 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 105 | 93001130067 | Шайба |
Загрузка ...
|
|
| 106 | 01093310020 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 107 | 93001130074 | Шайба |
Загрузка ...
|
|
| 108 | 01093308020 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 109 | 01093408125 | Шестигранная гайка |
Загрузка ...
|
|
| 110 | 93001130065 | Шайба |
Загрузка ...
|
|
| 111 | 94007611063 | Палец |
Загрузка ...
|
|
| 112 | 93001230019 | Шплинт |
Загрузка ...
|
|
| 113 | 94006510968 | Шайба |
Загрузка ...
|
|
| 114 | 93001130060 | Шайба |
Загрузка ...
|
|
| 115 | 94006700981 | Пружина растяжения |
Загрузка ...
|
|
| 116 | 01093410150 | Шестигранная гайка |
Загрузка ...
|
|
| 117 | 94004017507 | Отражатель |
Загрузка ...
|
