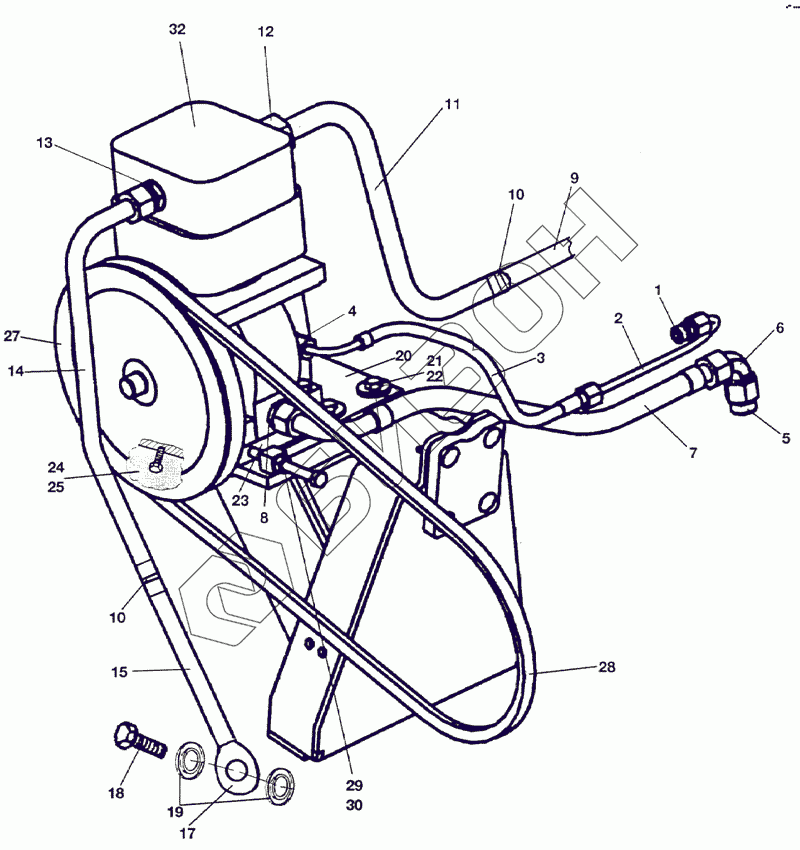

Графический каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Пневматическая система
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
17
18
19
20
21
22
23
24
25
27
28
29
30
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94003613856 | Прямое ввинчиваемое резьбовое соединение |
Загрузка ...
|
|
| 2 | 94762241207 | Трубопровод |
Загрузка ...
|
|
| 3 | 94004153016 | Напорная линия масла к компрессору |
Загрузка ...
|
|
| 4 | 003613864 | Прямое ввинчиваемое резьбовое соединение |
Загрузка ...
|
|
| 5 | 02002015016 | Прямое ввинчиваемое резьбовое соединение |
Загрузка ...
|
|
| 6 | 003608721 | Регулируемый угловой патрубок |
Загрузка ...
|
|
| 7 | 94004153008 | Обратная линия компрессора |
Загрузка ...
|
|
| 8 | 02002015022 | Прямое ввинчиваемое резьбовое соединение |
Загрузка ...
|
|
| 9 | 94762241504 | Всасывающий шланг |
Загрузка ...
|
|
| 10 | 006623517 | Хомутик для шланга |
Загрузка ...
|
|
| 11 | 94762241303 | Всасывающая труба |
Загрузка ...
|
|
| 12 | 02002018026 | Прямое ввинчиваемое резьбовое соединение |
Загрузка ...
|
|
| 13 | 94003613831 | Прямое ввинчиваемое резьбовое соединение |
Загрузка ...
|
|
| 14 | 94762241408 | Напорная труба |
Загрузка ...
|
|
| 15 | 94762241600 | Напорный шланг |
Загрузка ...
|
|
| 17 | 94721116918 | Кольцевая деталь, в сборе |
Загрузка ...
|
|
| 18 | 94006106852 | Пустотелый винт |
Загрузка ...
|
|
| 19 | 94004104161 | Уплотнительное кольцо |
Загрузка ...
|
|
| 20 | 94762228900 | Промежуточная пластина |
Загрузка ...
|
|
| 21 | 006341397 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 22 | 93001130060 | Шайба |
Загрузка ...
|
|
| 23 | 94762226706 | Базовая плита |
Загрузка ...
|
|
| 24 | 01093310025 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 25 | 93001130067 | Шайба |
Загрузка ...
|
|
| 27 | 94762226907 | Шкив клиноременной передачи |
Загрузка ...
|
|
| 28 | 94001111645 | Узкий клиной ремень |
Загрузка ...
|
|
| 29 | 01093308080 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 30 | 01093408125 | Шестигранная гайка |
Загрузка ...
|
|
| 32 | 94762241801 | Компрессор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
