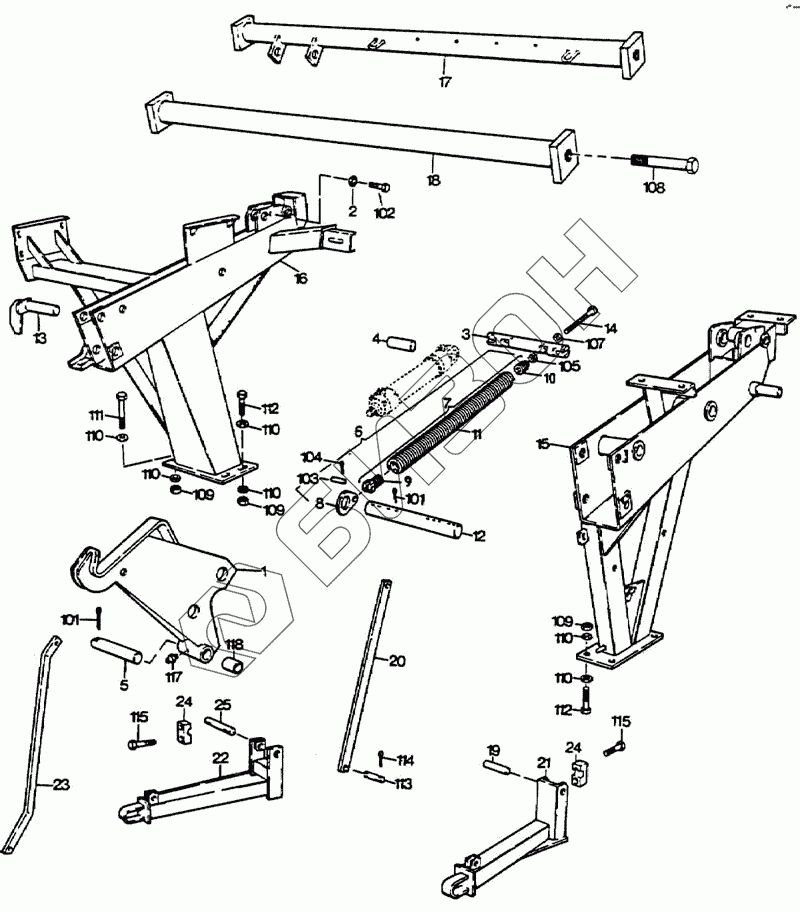

Графический каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Подъемное устройство
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
101
101
102
103
104
105
107
108
109
109
110
110
110
110
110
110
111
112
112
113
114
115
115
117
118
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94761060115 | Подъемный рычаг, в сборе |
Загрузка ...
|
|
| 2 | 94020886121 | Шайба |
Загрузка ...
|
|
| 3 | 94020348397 | Палец |
Загрузка ...
|
|
| 4 | 94721240415 | Палец |
Загрузка ...
|
|
| 5 | 94020881205 | Палец |
Загрузка ...
|
|
| 6 | 94020348356 | Пружина растяжения |
Загрузка ...
|
|
| 7 | 94020889093 | Пружина растяжения |
Загрузка ...
|
|
| 8 | 94020348364 | Накладка |
Загрузка ...
|
|
| 9 | 94762064013 | Ввинчиваемая деталь |
Загрузка ...
|
|
| 10 | 94762064214 | Ввинчиваемая деталь |
Загрузка ...
|
|
| 11 | 94020889085 | Пружина |
Загрузка ...
|
|
| 12 | 94721240712 | Палец |
Загрузка ...
|
|
| 13 | 94721240913 | Вставной фиксатор |
Загрузка ...
|
|
| 14 | 94020347162 | Ходовой винт |
Загрузка ...
|
|
| 15 | 94020348403 | Опора |
Загрузка ...
|
|
| 16 | 94020889823 | Стойка |
Загрузка ...
|
|
| 17 | 94020892400 | Поперечная связь, задняя |
Загрузка ...
|
|
| 18 | 94020537096 | Поперечная связь, передняя |
Загрузка ...
|
|
| 19 | 94721275312 | Палец |
Загрузка ...
|
|
| 20 | 94721275417 | Связующее звено |
Загрузка ...
|
|
| 21 | 94020544528 | Рычаг навески, левый |
Загрузка ...
|
|
| 22 | 94020890905 | Рычаг навески, правый |
Загрузка ...
|
|
| 23 | 94721275714 | Связующее звено |
Загрузка ...
|
|
| 24 | 94020881254 | Ответная деталь |
Загрузка ...
|
|
| 25 | 94020890921 | Палец |
Загрузка ...
|
|
| 101 | 93001230052 | Шплинт |
Загрузка ...
|
|
| 102 | 01093310020 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 103 | 94007610528 | Палец |
Загрузка ...
|
|
| 104 | 93001230025 | Шплинт |
Загрузка ...
|
|
| 105 | 01093412175 | Шестигранная гайка |
Загрузка ...
|
|
| 107 | 93001130076 | Шайба |
Загрузка ...
|
|
| 108 | 93001100165 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 109 | 93001120080 | Шестигранная гайка |
Загрузка ...
|
|
| 110 | 94728990716 | Шайба |
Загрузка ...
|
|
| 111 | 01093116130 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 112 | 01093316045 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 113 | 94007610858 | Палец |
Загрузка ...
|
|
| 114 | 93001230027 | Шплинт |
Загрузка ...
|
|
| 115 | 01093112060 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 117 | 93000007069 | Пресс-масленка с конической головкой |
Загрузка ...
|
|
| 118 | 94003676523 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
