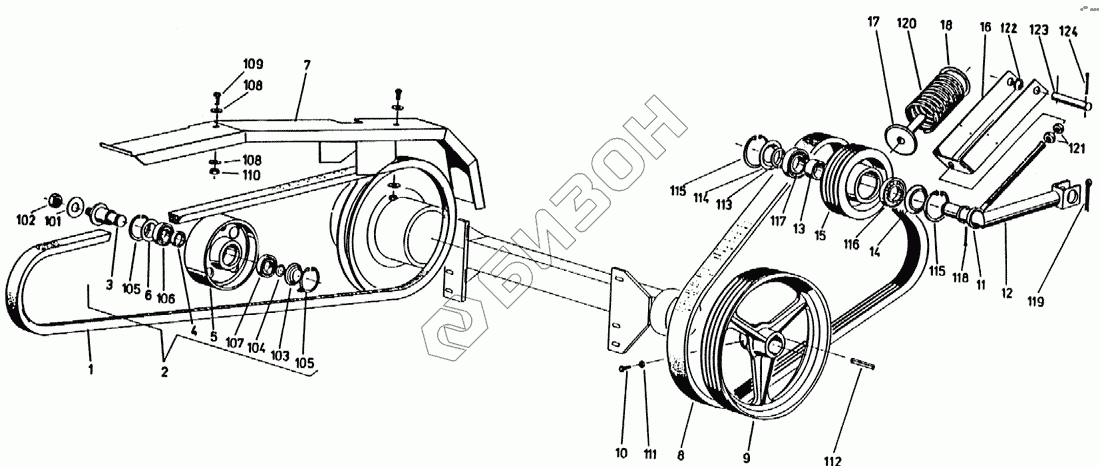

Графический каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Привод ходового механизма
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
101
102
103
104
105
105
106
107
108
108
109
110
111
112
113
114
115
115
116
117
118
119
120
121
122
123
124
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94721288413 | Широкий клиновой ремень |
Загрузка ...
|
|
| 2 | 94721259915 | Натяжной ролик |
Загрузка ...
|
|
| 3 | 94721260017 | Палец |
Загрузка ...
|
|
| 4 | 94721260113 | Втулка |
Загрузка ...
|
|
| 5 | 94020891971 | Натяжной ролик |
Загрузка ...
|
|
| 6 | 94020215465 | Уплотнительная шайба |
Загрузка ...
|
|
| 7 | 94762111913 | Ограждение вариатора, в сборе |
Загрузка ...
|
|
| 8 | 94721393631 | Полуклиновой ремень для привода ходовой части |
Загрузка ...
|
|
| 9 | 94721379416 | Шкив клиноременной передачи |
Загрузка ...
|
|
| 10 | 94721206011 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 11 | 94721377318 | Регулировочный ходовой винт |
Загрузка ...
|
|
| 12 | 94020550495 | Натяжной рычаг |
Загрузка ...
|
|
| 13 | 94721281712 | Распорное кольцо |
Загрузка ...
|
|
| 14 | 94721227514 | Защитная шайба |
Загрузка ...
|
|
| 15 | 94721377414 | Шкив клиноременной передачи |
Загрузка ...
|
|
| 16 | 94762112713 | Скоба |
Загрузка ...
|
|
| 17 | 94762112416 | Подпружиненная тарелка, сварная |
Загрузка ...
|
|
| 18 | 94762112512 | Подпружиненная тарелка |
Загрузка ...
|
|
| 101 | 94721250915 | Шайба |
Загрузка ...
|
|
| 102 | 006215037 | Шестигранная гайка |
Загрузка ...
|
|
| 103 | 94002832248 | Крышка |
Загрузка ...
|
|
| 104 | 93001150018 | Стопорное кольцо |
Загрузка ...
|
|
| 105 | 93001150079 | Стопорное кольцо |
Загрузка ...
|
|
| 106 | 94003652050 | Радиальный шарикоподшипник |
Загрузка ...
|
|
| 107 | 94003652042 | Радиальный шарикоподшипник |
Загрузка ...
|
|
| 108 | 93001130074 | Шайба |
Загрузка ...
|
|
| 109 | 01093310025 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 110 | 01093410150 | Шестигранная гайка |
Загрузка ...
|
|
| 111 | 94006206325 | Шестигранная гайка |
Загрузка ...
|
|
| 112 | 94003501664 | Призматическая шпонка |
Загрузка ...
|
|
| 113 | 93001150022 | Стопорное кольцо |
Загрузка ...
|
|
| 114 | 711290617 | Крышка |
Загрузка ...
|
|
| 115 | 93001150083 | Стопорное кольцо |
Загрузка ...
|
|
| 116 | 94003652114 | Радиальный шарикоподшипник |
Загрузка ...
|
|
| 117 | 94003652106 | Радиальный шарикоподшипник |
Загрузка ...
|
|
| 118 | 93001230038 | Шплинт |
Загрузка ...
|
|
| 119 | 93001230052 | Шплинт |
Загрузка ...
|
|
| 120 | 94006710991 | Пружина сжатия |
Загрузка ...
|
|
| 121 | 94006206710 | Шестигранная гайка |
Загрузка ...
|
|
| 122 | 93001130092 | Шайба |
Загрузка ...
|
|
| 123 | 94007609977 | Палец |
Загрузка ...
|
|
| 124 | 93001230033 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
