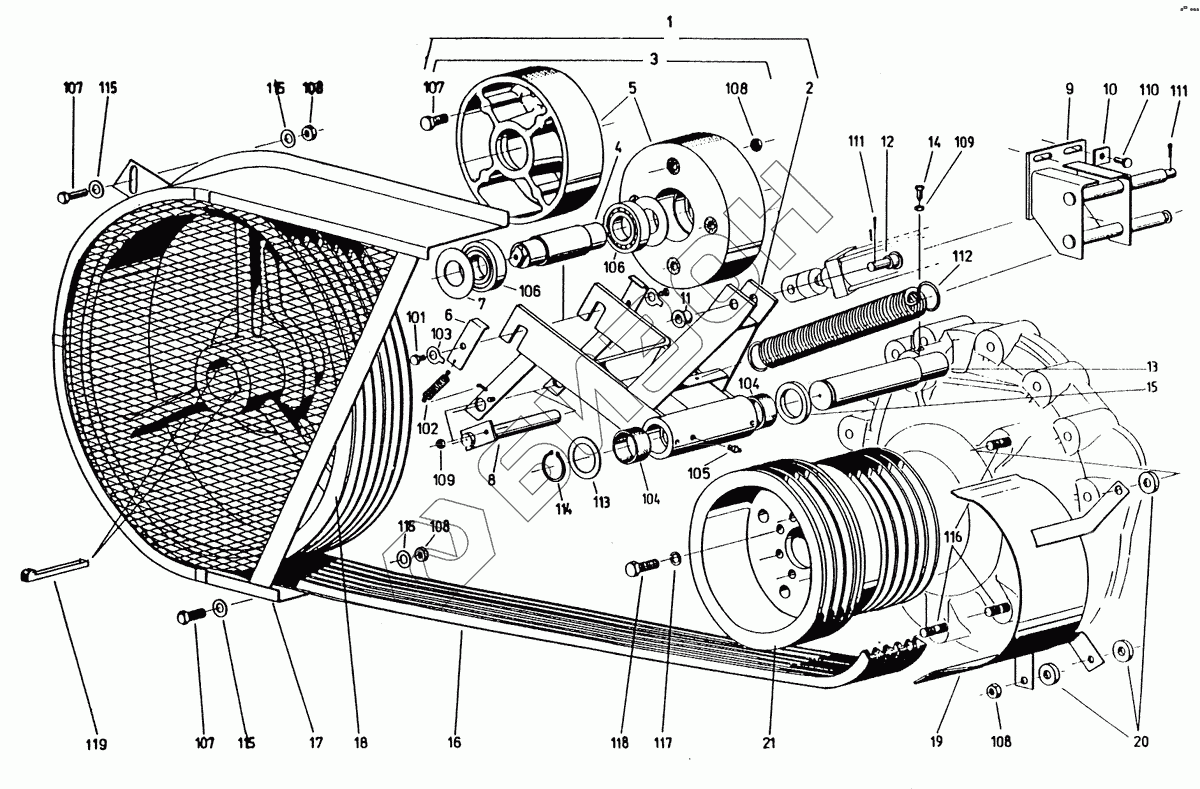

Графический каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Привод измельчающего барабана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
101
102
103
104
104
105
106
106
107
107
107
108
108
108
108
109
109
110
111
111
112
113
114
115
115
115
115
116
117
118
119
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94762070116 | Качающийся рычаг, в сборе |
Загрузка ...
|
|
| 2 | 94762070212 | Качающийся рычаг |
Загрузка ...
|
|
| 3 | 94760329810 | Натяжной ролик |
Загрузка ...
|
|
| 4 | 94760329714 | Валик |
Загрузка ...
|
|
| 5 | 94721211138 | Ролик |
Загрузка ...
|
|
| 6 | 94762070614 | Фиксирующая шайба |
Загрузка ...
|
|
| 7 | 94721218417 | Уплотнительная шайба |
Загрузка ...
|
|
| 8 | 94721277716 | Держатель |
Загрузка ...
|
|
| 9 | 94762072118 | Стойка |
Загрузка ...
|
|
| 10 | 94020883705 | Шайба |
Загрузка ...
|
|
| 11 | 94762072712 | Гильза |
Загрузка ...
|
|
| 12 | 94762072817 | Палец |
Загрузка ...
|
|
| 13 | 94762072913 | Валик |
Загрузка ...
|
|
| 14 | 94721206011 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 15 | 94762073014 | Промежуточная деталь |
Загрузка ...
|
|
| 16 | 94721393736 | Комплект полуклиновых ремней |
Загрузка ...
|
|
| 17 | 94721601712 | Ограждение/В |
Загрузка ...
|
|
| 18 | 94020880768 | Шкив клиноременной передачи, в сборе |
Загрузка ...
|
|
| 19 | 94020375430 | Ограждение клинового ремня / В |
Загрузка ...
|
|
| 20 | 94721395617 | Распорная шайба |
Загрузка ...
|
|
| 21 | 94762070710 | Шкив клиноременной передачи |
Загрузка ...
|
|
| 101 | 94006340531 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 102 | 94006702805 | Пружина растяжения |
Загрузка ...
|
|
| 103 | 94006460137 | Шайба |
Загрузка ...
|
|
| 104 | 94001326513 | Втулка |
Загрузка ...
|
|
| 105 | 93000007069 | Пресс-масленка с конической головкой |
Загрузка ...
|
|
| 106 | 94003671816 | Радиальный шарикоподшипник |
Загрузка ...
|
|
| 107 | 01093310030 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 108 | 01093410150 | Шестигранная гайка |
Загрузка ...
|
|
| 109 | 01093408125 | Шестигранная гайка |
Загрузка ...
|
|
| 110 | 01093308020 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 111 | 93001230027 | Шплинт |
Загрузка ...
|
|
| 112 | 94006702942 | Пружина растяжения |
Загрузка ...
|
|
| 113 | 94721218915 | Шайба |
Загрузка ...
|
|
| 114 | 93001150022 | Стопорное кольцо |
Загрузка ...
|
|
| 115 | 93001130074 | Шайба |
Загрузка ...
|
|
| 116 | 94006045814 | Шпилька |
Загрузка ...
|
|
| 117 | 94006501460 | Упругая шайба |
Загрузка ...
|
|
| 118 | 01093312035 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 119 | 94003503713 | Клиновая шпонка с головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
