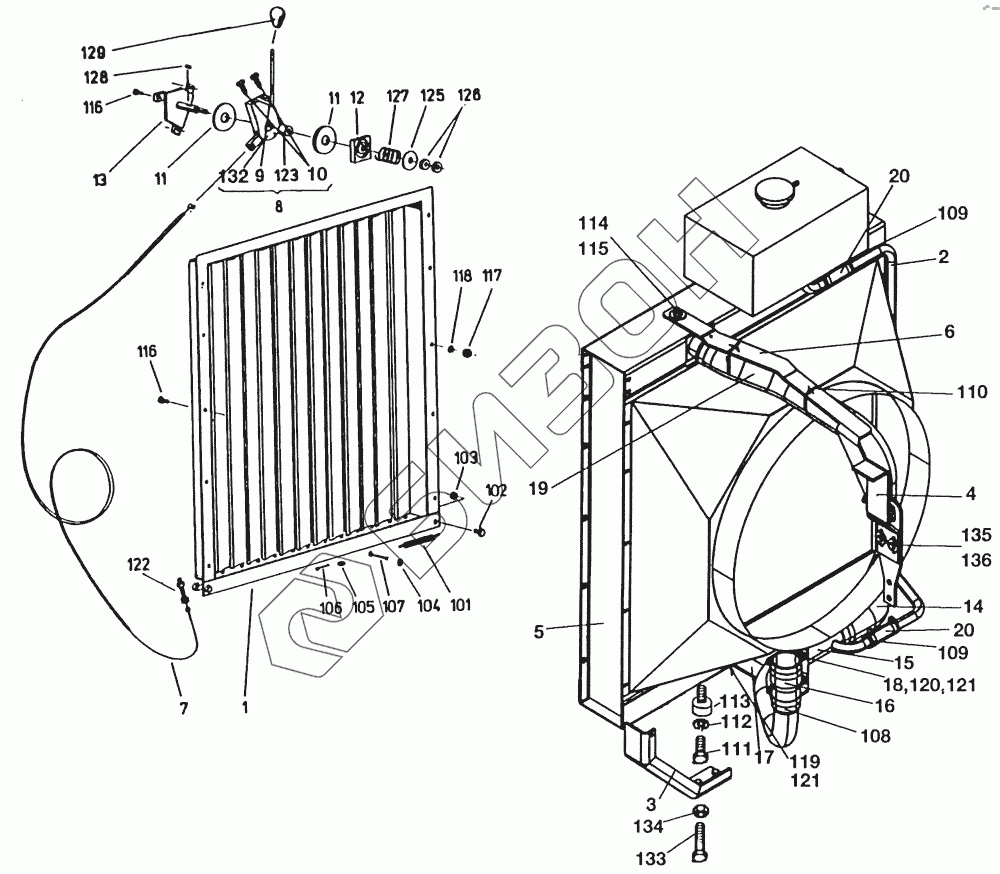

Графический каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Система охлаждения двигателя
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
20
101
102
103
104
105
106
107
108
109
109
110
111
112
113
114
115
116
116
117
118
119
120
121
121
122
123
125
126
127
128
129
132
133
134
135
136
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94721219217 | Жалюзи радиатора |
Загрузка ...
|
|
| 2 | 94762224608 | Уравнительная линия |
Загрузка ...
|
|
| 3 | 94762224800 | Ответная опора |
Загрузка ...
|
|
| 4 | 94762229805 | Подпора |
Загрузка ...
|
|
| 5 | 94762223406 | Радиатор, в сборе |
Загрузка ...
|
|
| 6 | 94762223904 | Опора радиатора, сварная |
Загрузка ...
|
|
| 7 | 94762237106 | Тросовый привод |
Загрузка ...
|
|
| 8 | 94762230501 | Рычаг, в сборе |
Загрузка ...
|
|
| 9 | 94762230606 | Рычаг |
Загрузка ...
|
|
| 10 | 94006337511 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 11 | 94722163810 | Фрикционная накладка |
Загрузка ...
|
|
| 12 | 94722228610 | Шайба |
Загрузка ...
|
|
| 13 | 94762111013 | Держатель |
Загрузка ...
|
|
| 14 | 94762223502 | Муфта водяного охлаждения |
Загрузка ...
|
|
| 15 | 94762223808 | Труба водяного охлаждения |
Загрузка ...
|
|
| 16 | 94762223607 | Переходник |
Загрузка ...
|
|
| 17 | 94762242103 | Держатель |
Загрузка ...
|
|
| 18 | 94766602718 | Скоба |
Загрузка ...
|
|
| 19 | 94762223703 | Шланг водяного охлаждения |
Загрузка ...
|
|
| 20 | 94762224905 | Муфта шланга |
Загрузка ...
|
|
| 101 | 94006700610 | Пружина растяжения |
Загрузка ...
|
|
| 102 | 93001100105 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 103 | 01093408125 | Шестигранная гайка |
Загрузка ...
|
|
| 104 | 93001130052 | Шайба |
Загрузка ...
|
|
| 105 | 94006510968 | Шайба |
Загрузка ...
|
|
| 106 | 93001230019 | Шплинт |
Загрузка ...
|
|
| 107 | 93001230024 | Шплинт |
Загрузка ...
|
|
| 108 | 006617061 | Хомутик для шланга |
Загрузка ...
|
|
| 109 | 94006617078 | Хомутик для шланга |
Загрузка ...
|
|
| 110 | 94001347985 | Бандаж для кабеля, 300 мм |
Загрузка ...
|
|
| 111 | 01093310016 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 112 | 92006510148 | Шайба |
Загрузка ...
|
|
| 113 | 94004108052 | Упругий металлический буфер |
Загрузка ...
|
|
| 114 | 01093410150 | Шестигранная гайка |
Загрузка ...
|
|
| 115 | 93001130074 | Шайба |
Загрузка ...
|
|
| 116 | 93001100102 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 117 | 01093406100 | Шестигранная гайка |
Загрузка ...
|
|
| 118 | 93001130056 | Шайба |
Загрузка ...
|
|
| 119 | 01093308025 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 120 | 01093408125 | Шестигранная гайка |
Загрузка ...
|
|
| 121 | 93001130065 | Шайба |
Загрузка ...
|
|
| 122 | 94004022215 | Регулировочный винт с гайкой |
Загрузка ...
|
|
| 123 | 94003676845 | Цилиндрический подшипник |
Загрузка ...
|
|
| 125 | 94721263212 | Шайба |
Загрузка ...
|
|
| 126 | 01093412175 | Шестигранная гайка |
Загрузка ...
|
|
| 127 | 94006713342 | Пружина сжатия |
Загрузка ...
|
|
| 128 | 94003500993 | Призматическая шпонка |
Загрузка ...
|
|
| 129 | 94001321590 | Сферическая кнопка |
Загрузка ...
|
|
| 130 | 94006201667 | Шестигранная гайка |
Загрузка ...
|
|
| 131 | 94006071414 | Болт с потайной головкой |
Загрузка ...
|
|
| 132 | 94762228708 | Опорная плита, сварная |
Загрузка ...
|
|
| 133 | 01093308020 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 134 | 01093408125 | Шестигранная гайка |
Загрузка ...
|
|
| 135 | 93001130065 | Шайба |
Загрузка ...
|
|
| 136 | 01093308025 | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
