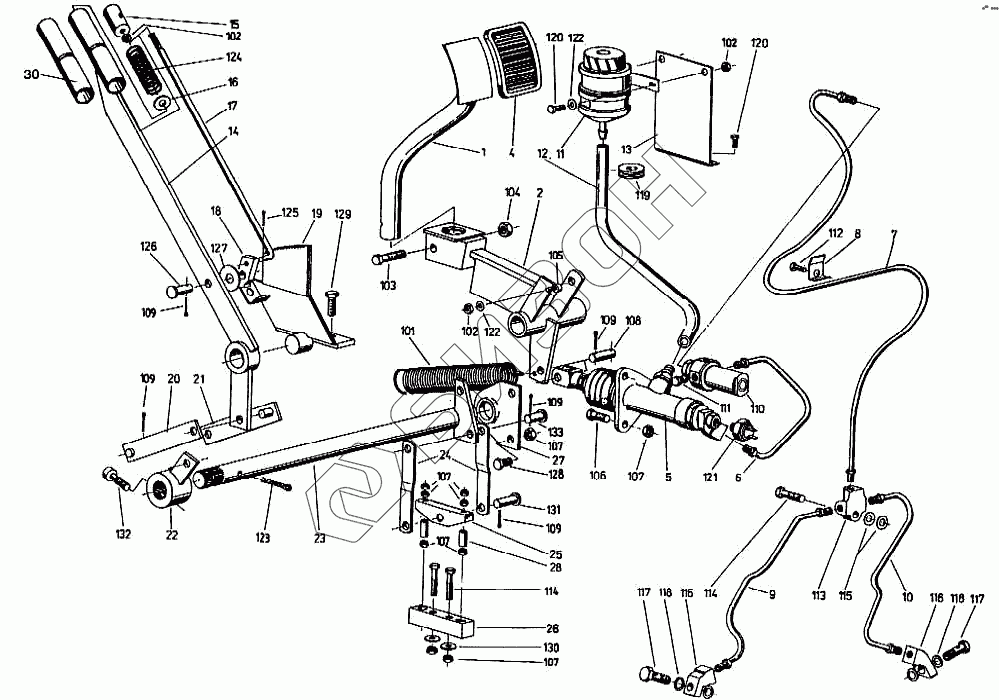

Графический каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Тормозная система
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
30
101
102
102
102
103
104
105
106
107
107
107
107
107
108
109
109
109
109
109
110
111
112
113
114
114
115
116
116
117
117
118
118
119
120
120
121
122
122
123
124
125
126
127
128
129
130
131
132
133
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94762011516 | Педаль |
Загрузка ...
|
|
| 2 | 94762010314 | Педаль управления тормозной системой |
Загрузка ...
|
|
| 4 | 94721448936 | Покрытие педали |
Загрузка ...
|
|
| 5 | 94900001032 | Главный цилиндр, в сборе |
Загрузка ...
|
|
| 6 | 94762110117 | Напорная линия |
Загрузка ...
|
|
| 7 | 94762110318 | Тормозная труба |
Загрузка ...
|
|
| 8 | 94721388810 | Зажим |
Загрузка ...
|
|
| 9 | 94020889815 | Тормозная труба, слева |
Загрузка ...
|
|
| 10 | 94020889911 | Тормозная труба, справа |
Загрузка ...
|
|
| 11 | 94020539032 | Бак, в сборе, 0,2 л |
Загрузка ...
|
|
| 12 | 94762110711 | Топливный шланг |
Загрузка ...
|
|
| 13 | 94762018217 | Держатель |
Загрузка ...
|
|
| 14 | 94762091418 | Рычаг стояночного тормоза, сварной |
Загрузка ...
|
|
| 15 | 94720432118 | Нажимная кнопка |
Загрузка ...
|
|
| 16 | 94720435811 | Шайба |
Загрузка ...
|
|
| 17 | 94760225112 | Нажимная штанга |
Загрузка ...
|
|
| 18 | 94720432511 | Защелка |
Загрузка ...
|
|
| 19 | 94762091514 | Подшипниковая стойка |
Загрузка ...
|
|
| 20 | 94762012010 | Накладка |
Загрузка ...
|
|
| 21 | 94762012211 | Накладка |
Загрузка ...
|
|
| 22 | 94762012517 | Промежуточный рычаг |
Загрузка ...
|
|
| 23 | 94762093315 | Вал рычага стояночного тормоза, сварной |
Загрузка ...
|
|
| 24 | 94020350527 | Накладка |
Загрузка ...
|
|
| 25 | 94020210918 | Балансир |
Загрузка ...
|
|
| 26 | 94762017618 | Зажимная деталь |
Загрузка ...
|
|
| 27 | 94020210725 | Подшипниковый щит |
Загрузка ...
|
|
| 28 | 94721263815 | Гильза |
Загрузка ...
|
|
| 30 | 94762199910 | Термоусадочный шланг |
Загрузка ...
|
|
| 101 | 94006700676 | Пружина растяжения |
Загрузка ...
|
|
| 102 | 01093406100 | Шестигранная гайка |
Загрузка ...
|
|
| 103 | 94006305063 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 104 | 006267056 | Шестигранная гайка |
Загрузка ...
|
|
| 105 | 94006279638 | Болт с цилиндрической головкой |
Загрузка ...
|
|
| 106 | 01093308025 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 107 | 01093408125 | Шестигранная гайка |
Загрузка ...
|
|
| 108 | 007632734 | Палец |
Загрузка ...
|
|
| 109 | 94006400087 | Шплинт |
Загрузка ...
|
|
| 110 | 94762207213 | Клапан ограничения давления |
Загрузка ...
|
|
| 111 | 93001100105 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 112 | 01093306020 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 113 | 94004002718 | Распределитель |
Загрузка ...
|
|
| 114 | 01093308035 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 115 | 94021424987 | Шайба |
Загрузка ...
|
|
| 116 | 94004017355 | Кольцевой штуцер |
Загрузка ...
|
|
| 117 | 94004007097 | Пустотелый винт |
Загрузка ...
|
|
| 118 | 94004101302 | Уплотнительное кольцо |
Загрузка ...
|
|
| 119 | 94001147680 | Проходной кабельный наконечник |
Загрузка ...
|
|
| 120 | 01093306016 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 121 | 94006623453 | Бесступенчатый зажим с одним ушком |
Загрузка ...
|
|
| 122 | 93001130056 | Шайба |
Загрузка ...
|
|
| 123 | 93001230041 | Шплинт |
Загрузка ...
|
|
| 124 | 94006711486 | Пружина сжатия |
Загрузка ...
|
|
| 125 | 94006400866 | Шплинт |
Загрузка ...
|
|
| 126 | 94007611801 | Палец |
Загрузка ...
|
|
| 127 | 92006510148 | Шайба |
Загрузка ...
|
|
| 128 | 94006340531 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 129 | 01093310025 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 130 | 93001130060 | Шайба |
Загрузка ...
|
|
| 131 | к007632775 | Палец |
Загрузка ...
|
|
| 132 | 01091208030 | Болт с цилиндрической головкой |
Загрузка ...
|
|
| 133 | 94007605707 | Палец |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
