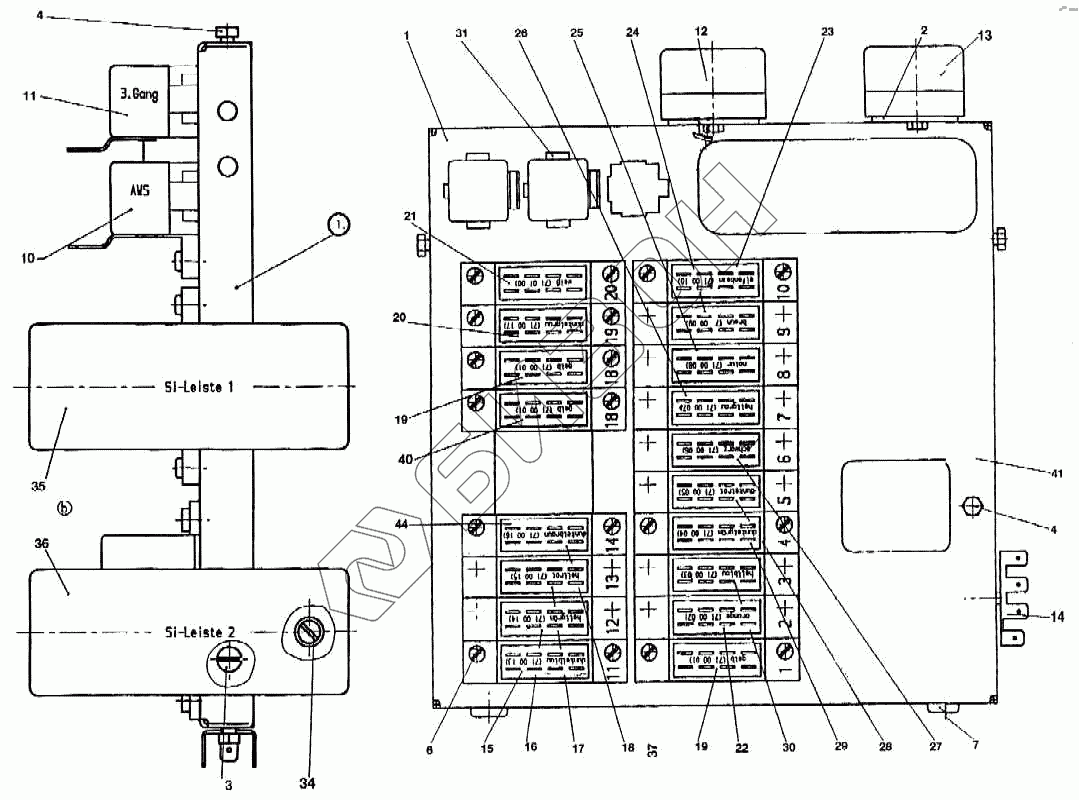

Графический каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Центральный узел электросоединений
1
1
2
2
3
4
4
6
7
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
34
35
36
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94762087317 | Лист |
Загрузка ...
|
|
| 2 | 94762087518 | Лист |
Загрузка ...
|
|
| 3 | 94006071270 | Болт с потайной головкой |
Загрузка ...
|
|
| 4 | 92006335614 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | 94006383533 | Винт для листового металла |
Загрузка ...
|
|
| 7 | 94004084791 | Проходной кабельный наконечник |
Загрузка ...
|
|
| 10 | 94007034128 | Реле |
Загрузка ...
|
|
| 11 | 94007056785 | Реле |
Загрузка ...
|
|
| 12 | 94007058971 | Коробка предохранителей |
Загрузка ...
|
|
| 13 | 94007058988 | Коробка предохранителей |
Загрузка ...
|
|
| 14 | 94004084131 | Соединение на корпус по схеме «звезда» |
Загрузка ...
|
|
| 15 | 94004119207 | Многоконтактный соединитель, темносиний |
Загрузка ...
|
|
| 16 | 94004119256 | Многоконтактный соединитель, светлозеленый |
Загрузка ...
|
|
| 17 | 94004119231 | Многоконтактный соединитель, светлокрасный |
Загрузка ...
|
|
| 18 | 94004119248 | Многоконтактный соединитель, темнокоричневый |
Загрузка ...
|
|
| 19 | 94004119110 | Многоконтактный соединитель, желтый |
Загрузка ...
|
|
| 20 | 94004119184 | Многоконтактный соединитель, темносерый |
Загрузка ...
|
|
| 21 | 94004119102 | Многоконтактный соединитель, белый |
Загрузка ...
|
|
| 22 | 94004119215 | Многоконтактный соединитель, оранжевый |
Загрузка ...
|
|
| 23 | 94004119192 | Многоконтактный соединитель, цвета слоновой кости |
Загрузка ...
|
|
| 24 | 004118223 | Многоконтактный соединитель, светлокоричневый |
Загрузка ...
|
|
| 25 | 94004119176 | Многоконтактный соединитель, натурального света |
Загрузка ...
|
|
| 26 | 94004119168 | Многоконтактный соединитель, светлосерый |
Загрузка ...
|
|
| 27 | 94004119135 | Многоконтактный соединитель, черный |
Загрузка ...
|
|
| 28 | 94004119143 | Многоконтактный соединитель, темнокрасный |
Загрузка ...
|
|
| 29 | 94004119127 | Многоконтактный соединитель, темнозеленый |
Загрузка ...
|
|
| 30 | 4119151 | Многоконтактный соединитель, голубой |
Загрузка ...
|
|
| 31 | 94004084590 | Релейный цоколь, 5-полюсной |
Загрузка ...
|
|
| 34 | 94006005735 | Болт с цилиндрической головкой |
Загрузка ...
|
|
| 35 | 94007007496 | Плавкая вставка |
Загрузка ...
|
|
| 36 | 94007007543 | Плавкая вставка |
Загрузка ...
|
|
| 40 | 4119231 | Многоконтактный соединитель, светлокрасный |
Загрузка ...
|
|
| 41 | 94762091803 | Центральный узел электросоединений, в сборе |
Загрузка ...
|
