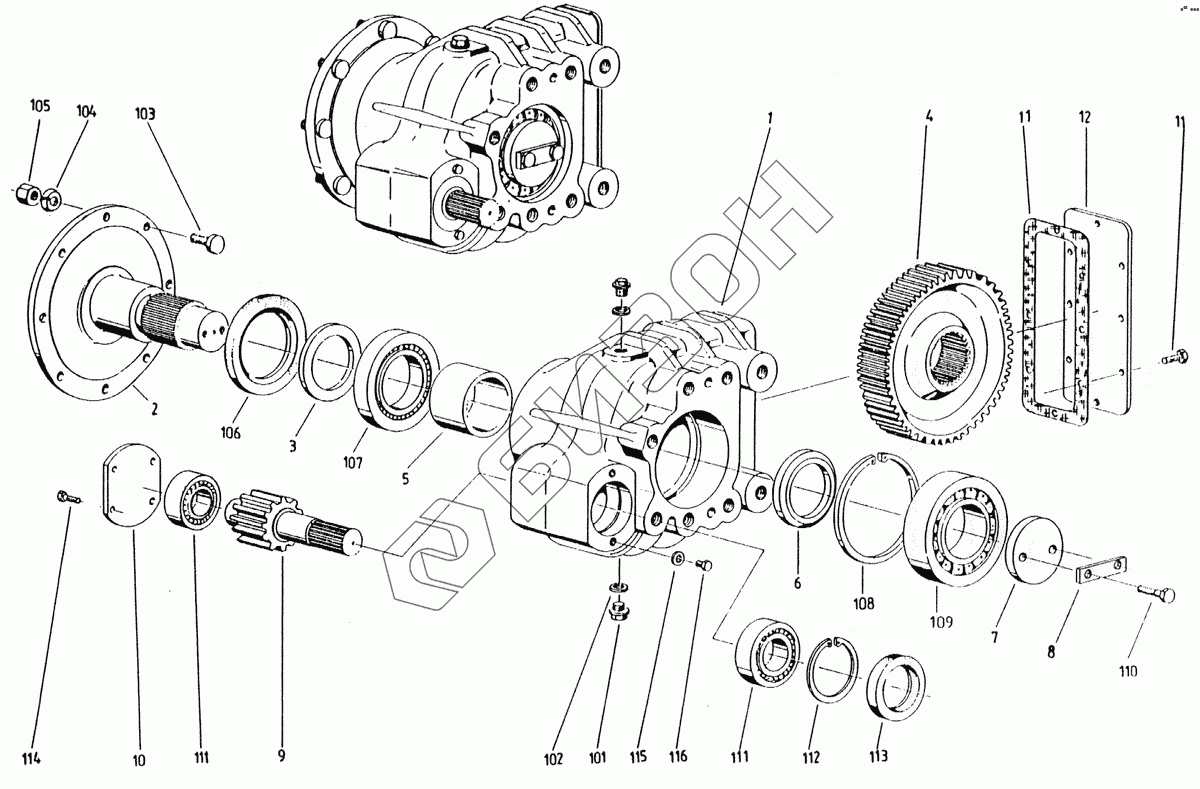

Графический каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Цилиндрический редуктор
1
2
3
4
5
6
7
8
9
10
11
11
12
101
102
103
104
105
106
107
108
109
110
111
111
112
113
114
115
116
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94721200215 | Корпус |
Загрузка ...
|
|
| 2 | 94721201312 | Вал с фланцем |
Загрузка ...
|
|
| 3 | 721511614 | Распорное кольцо |
Загрузка ...
|
|
| 4 | 94020010051 | Прямозубая цилиндрическая шестерня |
Загрузка ...
|
|
| 5 | 94721200617 | Втулка |
Загрузка ...
|
|
| 6 | 94721511518 | Распорное кольцо |
Загрузка ...
|
|
| 7 | 72120094 | Шайба |
Загрузка ...
|
|
| 8 | 94721201015 | Стопорная шайба |
Загрузка ...
|
|
| 9 | 94721200311 | Вал с прямозубой цилиндрической шестереней |
Загрузка ...
|
|
| 10 | 94020886572 | Крышка |
Загрузка ...
|
|
| 11 | 94020549307 | Уплотнение |
Загрузка ...
|
|
| 12 | 94721201216 | Крышка |
Загрузка ...
|
|
| 101 | 94006103761 | Запорный болт |
Загрузка ...
|
|
| 102 | 94004100502 | Уплотнительное кольцо |
Загрузка ...
|
|
| 103 | 94007638274 | Болт крепления колеса |
Загрузка ...
|
|
| 104 | 94006456542 | Пружинная шайба |
Загрузка ...
|
|
| 105 | 0018111720 | Гайка крепления колеса |
Загрузка ...
|
|
| 106 | 00121807 | Кольцо радиального уплотнения вала |
Загрузка ...
|
|
| 107 | 94003663190 | Цилиндрический роликоподшипник |
Загрузка ...
|
|
| 108 | 00643597 | Стопорное кольцо |
Загрузка ...
|
|
| 109 | 94003652846 | Радиальный шарикоподшипник |
Загрузка ...
|
|
| 110 | 94006346641 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 111 | 94003665617 | Цилиндрический роликоподшипник |
Загрузка ...
|
|
| 112 | 93001150083 | Стопорное кольцо |
Загрузка ...
|
|
| 113 | 94001119484 | Кольцо радиального уплотнения вала |
Загрузка ...
|
|
| 114 | 93001100105 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 115 | 94004100205 | Уплотнительное кольцо |
Загрузка ...
|
|
| 116 | 01093310020 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 117 | 01093308016 | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
