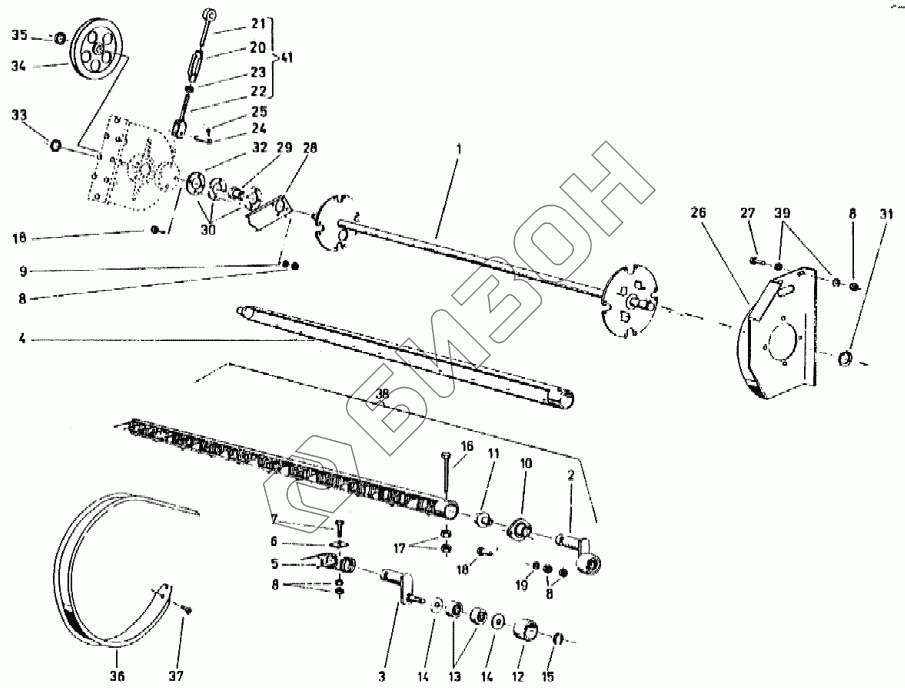

Графический каталог запасных частей к технике: Кировец-Ландтехник Подборщик валков А22. Грабельный барабан
1
2
3
4
5
6
7
8
8
8
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94020359287 | Вал барабана |
Загрузка ...
|
|
| 2 | 94020359447 | Направляющий рычаг |
Загрузка ...
|
|
| 3 | 94020359455 | Рычаг |
Загрузка ...
|
|
| 4 | 94020359391 | Опора грабельного пальца |
Загрузка ...
|
|
| 5 | 94020359496 | Сдвоенный подпружиненный палец |
Загрузка ...
|
|
| 6 | 94020302464 | Прокладка |
Загрузка ...
|
|
| 7 | 1093310030 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 8 | 94006213968 | Шестигранная гайка |
Загрузка ...
|
|
| 9 | 93001130221 | Зубчатая шайба |
Загрузка ...
|
|
| 10 | 94020359254 | Вкладыш подшипника |
Загрузка ...
|
|
| 11 | 94020359262 | Втулка подшипника |
Загрузка ...
|
|
| 12 | 94020302392 | Ролик |
Загрузка ...
|
|
| 13 | 94003651917 | Радиальный шарикоподшипник |
Загрузка ...
|
|
| 14 | 94020302407 | Уплотнительная шайба |
Загрузка ...
|
|
| 15 | 93001150010 | Стопорное кольцо |
Загрузка ...
|
|
| 16 | 1093112090 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 17 | 94006201667 | Шестигранная гайка |
Загрузка ...
|
|
| 18 | 93001110053 | Болт с полукруглой головкой |
Загрузка ...
|
|
| 19 | 93001140122 | Пружинная шайба |
Загрузка ...
|
|
| 20 | 94006189017 | Гайка стяжного замка |
Загрузка ...
|
|
| 21 | 94020359631 | Рым-болт |
Загрузка ...
|
|
| 22 | 94020359664 | Болт с вильчатой головкой |
Загрузка ...
|
|
| 23 | 94006200215 | Шестигранная гайка |
Загрузка ...
|
|
| 24 | 94007611030 | Палец |
Загрузка ...
|
|
| 25 | 93001230027 | Шплинт |
Загрузка ...
|
|
| 26 | 94020360360 | Криволинейная направляющая |
Загрузка ...
|
|
| 27 | 1093310020 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 28 | 94020358220 | Подпорка |
Загрузка ...
|
|
| 29 | 33672054 | Самоустанавливающийся подшипник |
Загрузка ...
|
|
| 30 | 94020304015 | Вкладыш подшипника |
Загрузка ...
|
|
| 31 | 94006450818 | Стопорное кольцо |
Загрузка ...
|
|
| 32 | 94020358237 | Предохранительное кольцо |
Загрузка ...
|
|
| 33 | 93001150017 | Стопорное кольцо |
Загрузка ...
|
|
| 34 | 94020358245 | Шкив клиноременной передачи |
Загрузка ...
|
|
| 35 | 93001150018 | Стопорное кольцо |
Загрузка ...
|
|
| 36 | 94020358253 | Скребок |
Загрузка ...
|
|
| 37 | 93001100105 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 38 | 94020359383 | Вал с грабельными пальцами |
Загрузка ...
|
|
| 39 | 93001130067 | Шайба |
Загрузка ...
|
|
| 40 | 94020359623 | Стяжной замок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
