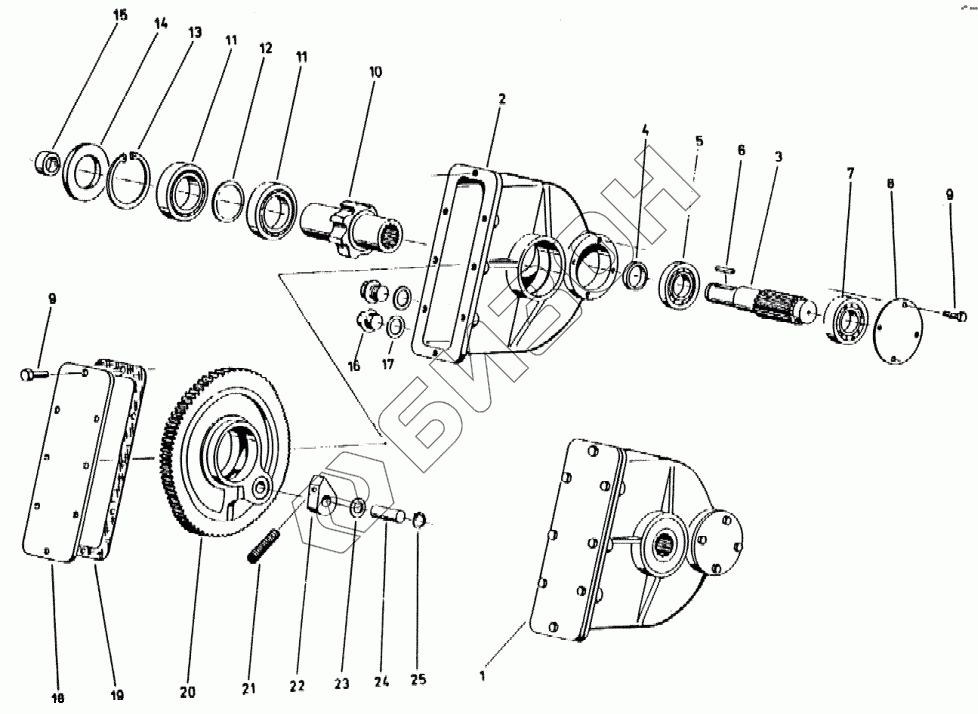

Графический каталог запасных частей к технике: Кировец-Ландтехник Подборщик валков А22. Цилиндрический редуктор
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94020012760 | Цилиндрический редуктор |
Загрузка ...
|
|
| 2 | 94700026551 | Корпус редуктора |
Загрузка ...
|
|
| 3 | 94700026592 | Вал с прямозубой цилиндрической шестерней |
Загрузка ...
|
|
| 4 | 94700033815 | Кольцо для уплотнения вала |
Загрузка ...
|
|
| 5 | 94003662710 | Цилиндрический роликоподшипник |
Загрузка ...
|
|
| 6 | 93001250008 | Призматическая шпонка |
Загрузка ...
|
|
| 7 | 94003652067 | Радиальный шарикоподшипник |
Загрузка ...
|
|
| 8 | 94700026607 | Крышка |
Загрузка ...
|
|
| 9 | 1093308020 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 10 | 94700026615 | Пустотелый вал |
Загрузка ...
|
|
| 11 | 94700032486 | Радиальный шарикоподшипник |
Загрузка ...
|
|
| 12 | 94006608614 | Установочная шайба |
Загрузка ...
|
|
| 13 | 93001150085 | Стопорное кольцо |
Загрузка ...
|
|
| 14 | 94001120871 | Кольцо радиального уплотнения вала |
Загрузка ...
|
|
| 15 | 94700032654 | Втулка |
Загрузка ...
|
|
| 16 | 94006103761 | Запорный болт |
Загрузка ...
|
|
| 17 | 94004100502 | Уплотнительное кольцо |
Загрузка ...
|
|
| 18 | 94721201216 | Крышка |
Загрузка ...
|
|
| 19 | 94020010131 | Уплотнение |
Загрузка ...
|
|
| 20 | 94700026568 | Прямозубая цилиндрическая шестерня |
Загрузка ...
|
|
| 21 | 94003501213 | Пружина сжатия |
Загрузка ...
|
|
| 22 | 94700026584 | Храповая собачка |
Загрузка ...
|
|
| 23 | 94006608542 | Установочная шайба |
Загрузка ...
|
|
| 24 | 94700026576 | Палец |
Загрузка ...
|
|
| 25 | 93001150012 | Стопорное кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
