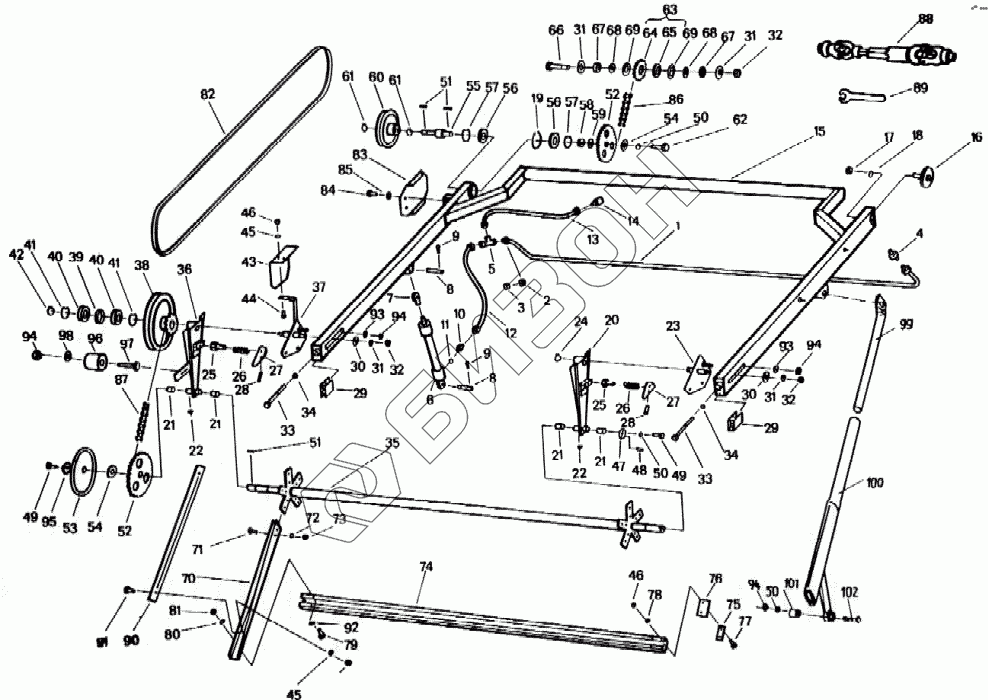

Графический каталог запасных частей к технике: Кировец-Ландтехник Жатка М30. Мотовило
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
22
22
23
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
31
31
32
32
32
33
33
34
34
35
36
37
38
39
40
40
41
41
42
43
44
45
45
46
46
47
48
49
49
50
50
50
51
51
52
52
53
54
54
55
56
56
57
57
58
59
60
61
61
62
63
64
65
66
67
67
68
68
69
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
93
94
94
94
94
95
96
97
98
99
100
101
102
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94020743253 | Трубопровод |
Загрузка ...
|
|
| 2 | 94003601024 | Накидная гайка |
Загрузка ...
|
|
| 3 | 94003600232 | Врезное кольцо |
Загрузка ...
|
|
| 4 | 2005712012 | Прямое резьбовое соединение |
Загрузка ...
|
|
| 5 | 2006312012 | Т-образное резьбовое соединение |
Загрузка ...
|
|
| 6 | 94003112636 | Рабочий цилиндр |
Загрузка ...
|
|
| 7 | 94003113411 | Головка поршневого штока |
Загрузка ...
|
|
| 8 | 94007604722 | Палец |
Загрузка ...
|
|
| 9 | 94006400206 | Шплинт |
Загрузка ...
|
|
| 10 | 94003604461 | Соединение прямое резьбовое |
Загрузка ...
|
|
| 11 | 94001130615 | Кольцо круглого сечения |
Загрузка ...
|
|
| 12 | 94006525066 | Соединительный шланг |
Загрузка ...
|
|
| 13 | 94006525058 | Соединительный шланга |
Загрузка ...
|
|
| 14 | 94003100786 | Полумуфта шланга |
Загрузка ...
|
|
| 15 | 94020747505 | Балка мотовила |
Загрузка ...
|
|
| 16 | 94020743405 | Эксцентриковая шайба |
Загрузка ...
|
|
| 17 | 1093416200 | Шестигранная гайка |
Загрузка ...
|
|
| 18 | 94006455902 | Пружинная шайба |
Загрузка ...
|
|
| 19 | 93001150040 | Стопорное кольцо |
Загрузка ...
|
|
| 20 | 94020747810 | Поворотный рычаг, слева |
Загрузка ...
|
|
| 21 | 94001328427 | Втулка |
Загрузка ...
|
|
| 22 | 93000007069 | Пресс-масленка с конической головкой |
Загрузка ...
|
|
| 23 | 94020747923 | Зажимная планка, слева |
Загрузка ...
|
|
| 24 | 93001150018 | Стопорное кольцо |
Загрузка ...
|
|
| 25 | 94020747980 | Задвижка |
Загрузка ...
|
|
| 26 | 94006710782 | Пружина сжатия |
Загрузка ...
|
|
| 27 | 94020748008 | Рычаг |
Загрузка ...
|
|
| 28 | 94006143053 | Просечной штифт |
Загрузка ...
|
|
| 29 | 94020743446 | Распорная деталь |
Загрузка ...
|
|
| 30 | 94021423213 | Шайба |
Загрузка ...
|
|
| 31 | 94021422928 | Шайба |
Загрузка ...
|
|
| 32 | 94006215061 | Шестигранная гайка |
Загрузка ...
|
|
| 33 | 94020363017 | Стяжной болт |
Загрузка ...
|
|
| 34 | 93001130076 | Шайба |
Загрузка ...
|
|
| 35 | 94020743518 | Вал мотовила |
Загрузка ...
|
|
| 36 | 94020748137 | Поворотный рычаг, справа |
Загрузка ...
|
|
| 37 | 94020748161 | Зажимная планка, справа |
Загрузка ...
|
|
| 38 | 94020366165 | Приводной шкив |
Загрузка ...
|
|
| 39 | 94020366198 | Промежуточное кольцо |
Загрузка ...
|
|
| 40 | 94003652034 | Радиальный шарикоподшипник |
Загрузка ...
|
|
| 41 | 93001150072 | Стопорное кольцо |
Загрузка ...
|
|
| 42 | 93001150016 | Стопорное кольцо |
Загрузка ...
|
|
| 43 | 94020748112 | Ограждение |
Загрузка ...
|
|
| 44 | 93001100029 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 45 | 93001140121 | Пружинная шайба |
Загрузка ...
|
|
| 46 | 1093406100 | Шестигранная гайка |
Загрузка ...
|
|
| 47 | 94020363074 | Конечная шайба |
Загрузка ...
|
|
| 48 | 94006135488 | Просечной штифт |
Загрузка ...
|
|
| 49 | 1093312030 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 50 | 93001140053 | Пружинная шайба |
Загрузка ...
|
|
| 51 | 3501190 | Призматическая шпонка |
Загрузка ...
|
|
| 52 | 94020363033 | Звездочка, 37 зубьев |
Загрузка ...
|
|
| 53 | 94020363066 | Ограждение цепи |
Загрузка ...
|
|
| 54 | 94021423270 | Шайба |
Загрузка ...
|
|
| 55 | 94020363082 | Вал |
Загрузка ...
|
|
| 56 | 94003652050 | Радиальный шарикоподшипник |
Загрузка ...
|
|
| 57 | 93001150079 | Стопорное кольцо |
Загрузка ...
|
|
| 58 | 94020741196 | Кольцо |
Загрузка ...
|
|
| 59 | 94006608872 | Установочная шайба |
Загрузка ...
|
|
| 60 | 94003500220 | Шкив клиноременной передачи |
Загрузка ...
|
|
| 61 | 93001150018 | Стопорное кольцо |
Загрузка ...
|
|
| 62 | 6346787 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 63 | 94020366622 | Звездочка, 13 зубьев |
Загрузка ...
|
|
| 64 | 94020366630 | Зубчатый венец |
Загрузка ...
|
|
| 65 | 94003651900 | Радиальный шарикоподшипник |
Загрузка ...
|
|
| 66 | 94020362764 | Палец |
Загрузка ...
|
|
| 67 | 94020311600 | Втулка |
Загрузка ...
|
|
| 68 | 94006608880 | Установочная шайба |
Загрузка ...
|
|
| 69 | 94020311594 | Шайба защитная |
Загрузка ...
|
|
| 70 | 94020741210 | Кронштейн мотовила |
Загрузка ...
|
|
| 71 | 1093310025 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 72 | 93001140122 | Пружинная шайба |
Загрузка ...
|
|
| 73 | 93001120064 | Шестигранная гайка |
Загрузка ...
|
|
| 74 | 94020744182 | Профиль |
Загрузка ...
|
|
| 75 | 94020744190 | Пластина |
Загрузка ...
|
|
| 76 | 94020364171 | Транспортировочная лента |
Загрузка ...
|
|
| 77 | 94007755455 | Болт с полукруглой головкой |
Загрузка ...
|
|
| 78 | 93001130056 | Шайба |
Загрузка ...
|
|
| 79 | 93001100105 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 80 | 93001140121 | Пружинная шайба |
Загрузка ...
|
|
| 81 | 1093408125 | Шестигранная гайка |
Загрузка ...
|
|
| 82 | 94001111766 | Узкий клиновой ремень |
Загрузка ...
|
|
| 83 | 94020363162 | Ограждение клинового ремня |
Загрузка ...
|
|
| 84 | 1093310020 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 85 | 93001130074 | Шайба |
Загрузка ...
|
|
| 86 | 94006836143 | Роликовая цепь |
Загрузка ...
|
|
| 87 | 94006836151 | Роликовая цепь |
Загрузка ...
|
|
| 88 | 94004128007 | Карданный вал для передачи вращения при больших углах |
Загрузка ...
|
|
| 89 | 94021424624 | Ключ для выходных валов |
Загрузка ...
|
|
| 90 | 94020741235 | Укосина |
Загрузка ...
|
|
| 91 | 93001100102 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 92 | 93001130060 | Шайба |
Загрузка ...
|
|
| 93 | 94020741188 | Шайба |
Загрузка ...
|
|
| 94 | 1093412175 | Шестигранная гайка |
Загрузка ...
|
|
| 95 | 93001130081 | Шайба |
Загрузка ...
|
|
| 96 | 94020459057 | Зажимная болванка |
Загрузка ...
|
|
| 97 | 94007755463 | Болт с полукруглой головкой |
Загрузка ...
|
|
| 98 | 93001130076 | Шайба |
Загрузка ...
|
|
| 99 | 94020741268 | Труба делителя |
Загрузка ...
|
|
| 100 | 94020744488 | Штанга делителя |
Загрузка ...
|
|
| 101 | 94020367881 | Втулка |
Загрузка ...
|
|
| 102 | 1093312040 | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
