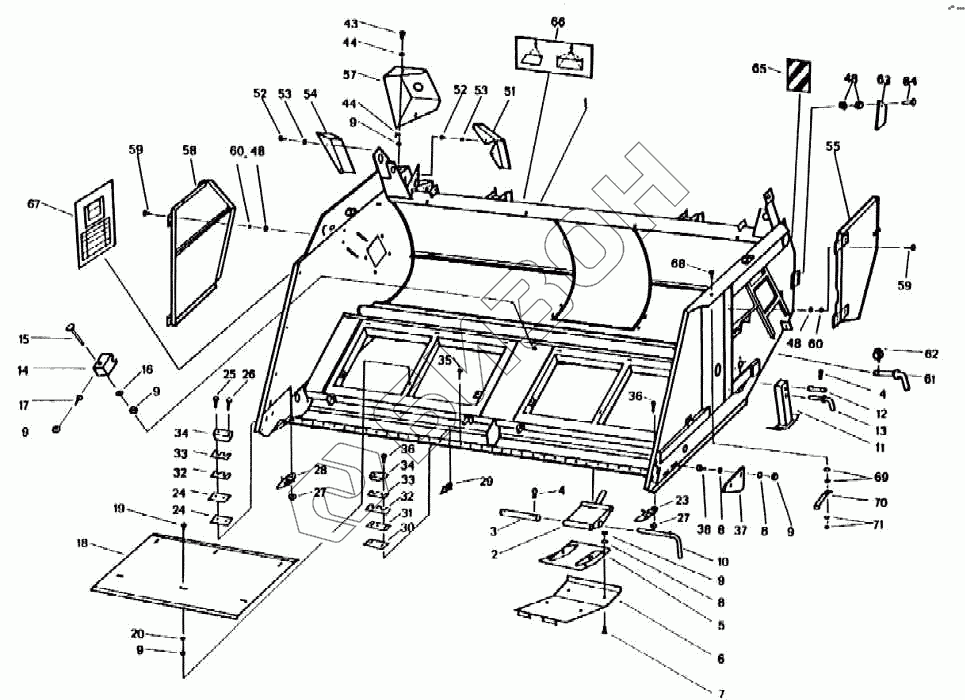

Графический каталог запасных частей к технике: Кировец-Ландтехник Жатка М30. Рама и комплектующие части
1
2
3
4
4
5
6
7
8
8
8
9
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
23
24
24
25
26
27
27
28
29
30
31
32
32
33
33
34
34
35
36
36
37
38
43
44
44
48
48
48
51
52
52
53
53
54
55
57
58
59
59
60
60
61
62
63
64
65
66
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94020745005 | Рама |
Загрузка ...
|
|
| 2 | 94020741403 | Маятник |
Загрузка ...
|
|
| 3 | 94020741050 | Палец |
Загрузка ...
|
|
| 4 | 93001230033 | Шплинт |
Загрузка ...
|
|
| 5 | 94020741452 | Опорная часть |
Загрузка ...
|
|
| 6 | 94020741524 | Копирующий башмак |
Загрузка ...
|
|
| 7 | 94006069018 | Болт с потайной головкой |
Загрузка ...
|
|
| 8 | 94721218618 | Шайба |
Загрузка ...
|
|
| 9 | 1093410150 | Шестигранная гайка |
Загрузка ...
|
|
| 10 | 94020741573 | Чека |
Загрузка ...
|
|
| 11 | 94020741604 | Откидная стойка |
Загрузка ...
|
|
| 12 | 94007604706 | Палец |
Загрузка ...
|
|
| 13 | 94020741645 | Чека |
Загрузка ...
|
|
| 14 | 94020741114 | Подпятник |
Загрузка ...
|
|
| 15 | 94007755447 | Болт с полукруглой головкой |
Загрузка ...
|
|
| 16 | 94728990314 | Шайба |
Загрузка ...
|
|
| 17 | 1093310050 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 18 | 94020741130 | Напольный лист |
Загрузка ...
|
|
| 19 | 94007755334 | Болт с полукруглой головкой |
Загрузка ...
|
|
| 20 | 93001130074 | Шайба |
Загрузка ...
|
|
| 23 | 94020741276 | Косилочный палец |
Загрузка ...
|
|
| 24 | 94020741122 | Прокладка |
Загрузка ...
|
|
| 25 | 1093312045 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 26 | 1093310035 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 27 | 94006201667 | Шестигранная гайка |
Загрузка ...
|
|
| 28 | 94020065362 | Палец |
Загрузка ...
|
|
| 29 | 94020065450 | Мульчирующий палец |
Загрузка ...
|
|
| 30 | 94020227725 | Фрикционная пластина |
Загрузка ...
|
|
| 31 | 94020313908 | Направляющая пластина |
Загрузка ...
|
|
| 32 | 94021429493 | Подкладка |
Загрузка ...
|
|
| 33 | 94021429508 | Подкладка |
Загрузка ...
|
|
| 34 | 94020227733 | Опора ножа |
Загрузка ...
|
|
| 35 | 1093312020 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 36 | 1093312030 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 37 | 94020366405 | Ограждение носилочного пальца |
Загрузка ...
|
|
| 38 | 1093310025 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 43 | 1093310020 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 44 | 93001130067 | Шайба |
Загрузка ...
|
|
| 48 | 1093408125 | Шестигранная гайка |
Загрузка ...
|
|
| 51 | 94020741227 | Ограждение цепи |
Загрузка ...
|
|
| 52 | 93001100105 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 53 | 93001130065 | Шайба |
Загрузка ...
|
|
| 54 | 94020363170 | Ограждение цепи |
Загрузка ...
|
|
| 55 | 94020744221 | Боковое ограждение, слева |
Загрузка ...
|
|
| 57 | 94020744301 | Защитный колпак |
Загрузка ...
|
|
| 58 | 94020744367 | Боковое ограждение, справа |
Загрузка ...
|
|
| 59 | 94006340531 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 60 | 93001140121 | Пружинная шайба |
Загрузка ...
|
|
| 61 | 94020304160 | Чека |
Загрузка ...
|
|
| 62 | 94004010316 | Откидная защелка |
Загрузка ...
|
|
| 63 | 94020741307 | Крышка |
Загрузка ...
|
|
| 64 | 6340886 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 65 | 94020741315 | Символ сверхширины |
Загрузка ...
|
|
| 66 | 94020741323 | Табличка с символом крановой навески |
Загрузка ...
|
|
| 67 | 94020741331 | Табличка с планом смазки |
Загрузка ...
|
|
| 68 | 94006338787 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 69 | 94020715104 | Резиновая шайба |
Загрузка ...
|
|
| 70 | 94020741243 | Крюк |
Загрузка ...
|
|
| 71 | 1093406100 | Шестигранная гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
