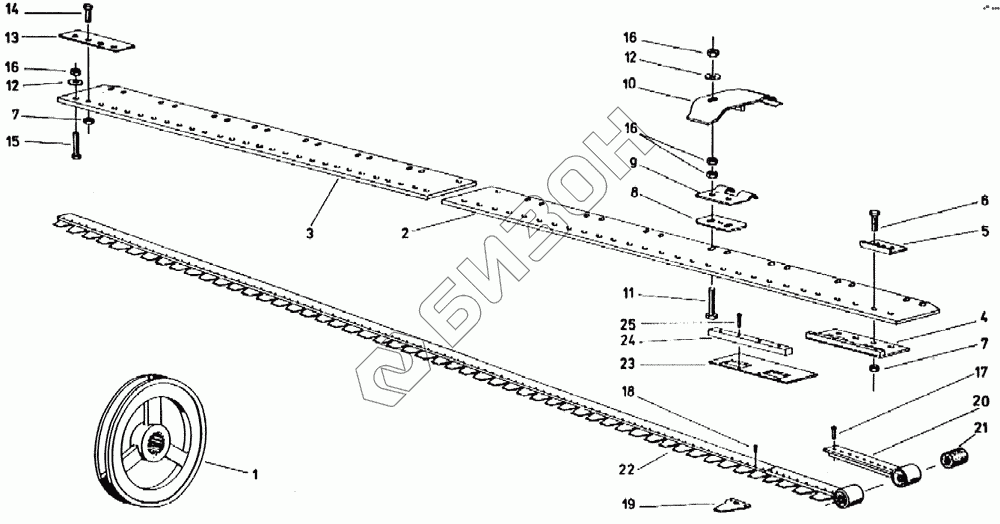

Графический каталог запасных частей к технике: Кировец-Ландтехник Жатка S42. Двойной ножевой брус
1
2
3
4
5
6
7
7
8
9
10
11
12
12
13
15
16
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94020313811 | Шкив клиноременной передачи |
Загрузка ...
|
|
| 2 | 94020313877 | Планка, левая |
Загрузка ...
|
|
| 3 | 94020313885 | Планка, правая |
Загрузка ...
|
|
| 4 | 94020314146 | Опорная пластина |
Загрузка ...
|
|
| 5 | 94020313916 | Направляющий уголок |
Загрузка ...
|
|
| 6 | 1093312030 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 7 | 93001120064 | Шестигранная гайка |
Загрузка ...
|
|
| 8 | 94020313908 | Направляющая пластина |
Загрузка ...
|
|
| 9 | 94020313924 | Скоба |
Загрузка ...
|
|
| 10 | 94020313932 | Ножевая опора |
Загрузка ...
|
|
| 11 | 1093312050 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 12 | 93001130076 | Шайба |
Загрузка ...
|
|
| 13 | 94021429508 | Подкладка |
Загрузка ...
|
|
| 14 | 94006346520 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 15 | 1093312045 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 16 | 94006201667 | Шестигранная гайка |
Загрузка ...
|
|
| 17 | 94006416295 | Заклепка |
Загрузка ...
|
|
| 18 | 94006416205 | Заклепка |
Загрузка ...
|
|
| 19 | 94003007547 | Лезвие ножа |
Загрузка ...
|
|
| 20 | 94020313981 | Головка ножа |
Загрузка ...
|
|
| 21 | 94020303930 | Резиновая втулка |
Загрузка ...
|
|
| 22 | 94020313973 | Нож, двойной, незазубренный |
Загрузка ...
|
|
| 26 | 94020313860 | Брус |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
