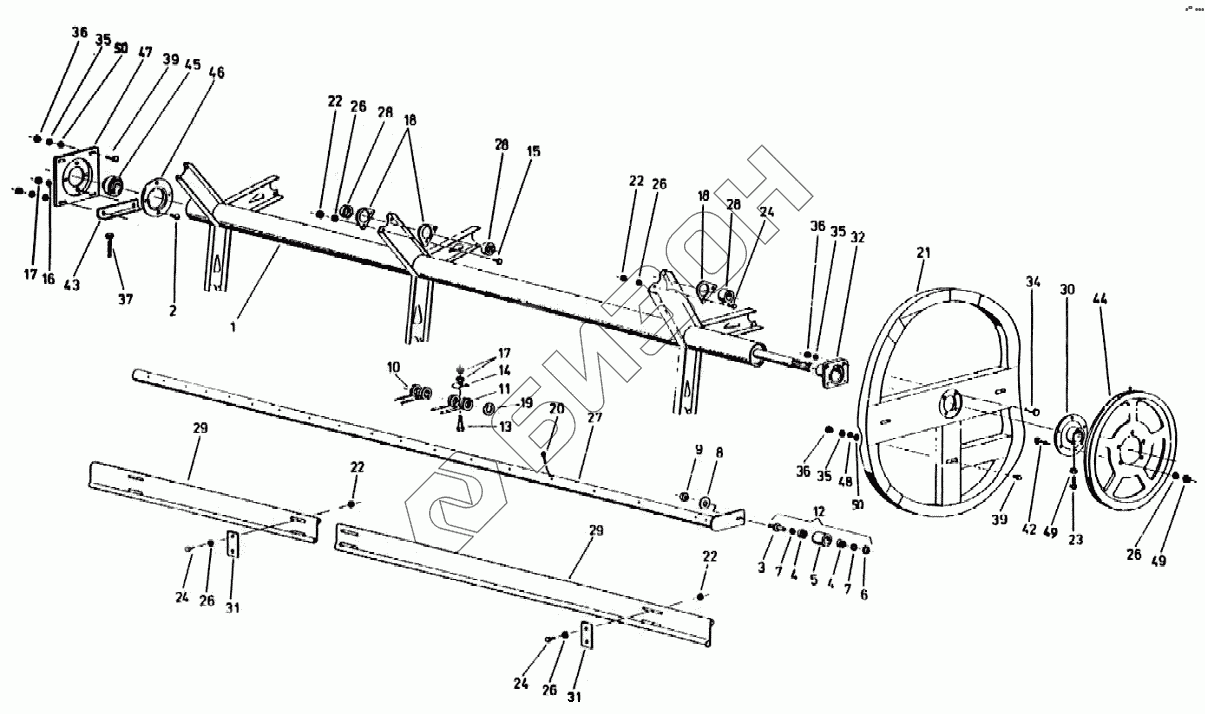

Графический каталог запасных частей к технике: Кировец-Ландтехник Жатка S42. Мотовило
1
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
17
17
18
18
19
20
21
22
22
22
22
23
24
24
24
26
26
26
26
26
27
28
28
28
29
29
30
31
31
32
34
35
35
35
36
36
36
37
39
39
42
43
44
45
48
49
49
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94020302206 | Балка мотовила, с 3-мя кронштейнами |
Загрузка ...
|
|
| 3 | 94020302384 | Палец |
Загрузка ...
|
|
| 4 | 94003651917 | Радиальный шарикоподшипник |
Загрузка ...
|
|
| 5 | 94020302392 | Ролик |
Загрузка ...
|
|
| 6 | 93001150010 | Стопорное кольцо |
Загрузка ...
|
|
| 7 | 94020302407 | Уплотнительная шайба |
Загрузка ...
|
|
| 8 | 94020337827 | Шайба |
Загрузка ...
|
|
| 9 | 94006215117 | Шестигранная гайка |
Загрузка ...
|
|
| 10 | 94020337788 | Двойной подпружиненный палец |
Загрузка ...
|
|
| 11 | 94020302448 | Двойной подпружиненный палец |
Загрузка ...
|
|
| 12 | 94020302376 | Направляющий ролик, в сборе |
Загрузка ...
|
|
| 13 | 94006302044 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 14 | 94020302464 | Прокладка |
Загрузка ...
|
|
| 15 | 1093308025 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 17 | 94006213968 | Шестигранная гайка |
Загрузка ...
|
|
| 18 | 94020304312 | Подшипник |
Загрузка ...
|
|
| 19 | 94021427338 | Шайба |
Загрузка ...
|
|
| 20 | 6400167 | Шплинт |
Загрузка ...
|
|
| 21 | 94020302005 | Криволинейная направляющая |
Загрузка ...
|
|
| 22 | 93001120053 | Шестигранная гайка |
Загрузка ...
|
|
| 23 | 94721206011 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 24 | 1093308020 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 26 | 93001140121 | Пружинная шайба |
Загрузка ...
|
|
| 27 | 94020302544 | Вал |
Загрузка ...
|
|
| 27 | 94020302480 | Вал |
Загрузка ...
|
|
| 28 | 94020304304 | Втулка |
Загрузка ...
|
|
| 29 | 94020302150 | Отводная планка |
Загрузка ...
|
|
| 30 | 94020304097 | Фланец |
Загрузка ...
|
|
| 31 | 94020302175 | Пластина |
Загрузка ...
|
|
| 32 | 94003671576 | Фланцевый подшипник |
Загрузка ...
|
|
| 34 | 1093312035 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 35 | 93001140053 | Пружинная шайба |
Загрузка ...
|
|
| 36 | 93001120064 | Шестигранная гайка |
Загрузка ...
|
|
| 37 | 1093310090 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 39 | 94007757344 | Болт с полукруглой головкой |
Загрузка ...
|
|
| 42 | 1093308035 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 43 | 94020304072 | Уголок |
Загрузка ...
|
|
| 44 | 94020304128 | Шкив клиноременной передачи |
Загрузка ...
|
|
| 45 | 94003672046 | Самоустанавливающийся подшипник |
Загрузка ...
|
|
| 48 | 93001130081 | Шайба |
Загрузка ...
|
|
| 49 | 93001120053 | Шестигранная гайка |
Загрузка ...
|
|
| 50 | 94020304722 | Шайба |
Загрузка ...
|
|
| 51 | 94020337835 | Угловое ограждение |
Загрузка ...
|
|
| 52 | 93001130067 | Шайба |
Загрузка ...
|
|
| 53 | 94006213968 | Шестигранная гайка |
Загрузка ...
|
|
| 60 | 94020337722 | Балка мотовила, с 4-мя кронштейнами |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
