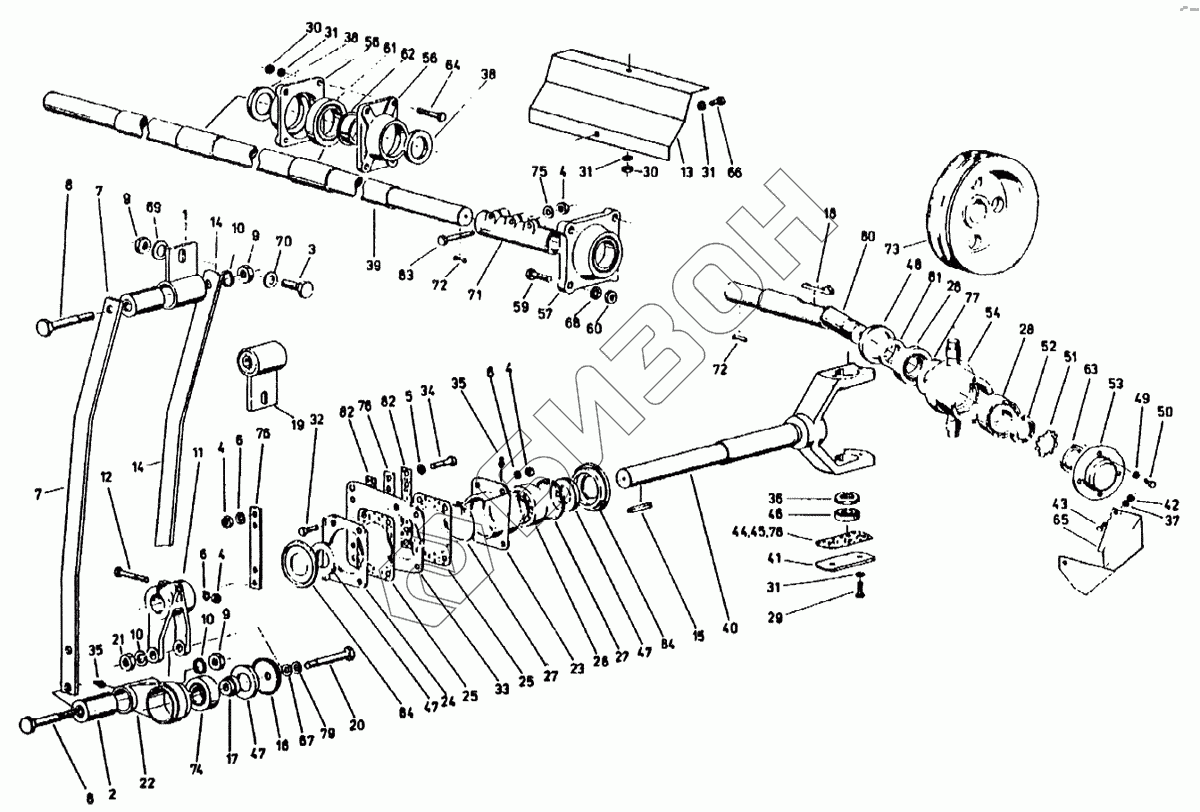

Графический каталог запасных частей к технике: Кировец-Ландтехник Жатка S42. Ножевой привод
1
2
3
4
4
4
4
5
5
6
6
7
7
8
8
9
9
9
10
10
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
29
30
30
31
31
31
31
32
33
34
35
35
36
37
38
38
39
40
41
42
43
44
45
46
47
47
47
48
49
50
51
52
53
54
56
56
57
59
60
61
62
64
65
66
67
68
69
70
71
72
72
73
74
75
76
76
77
78
79
80
81
82
82
83
84
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94020303891 | Резиновая опора, слева |
Загрузка ...
|
|
| 2 | 94020303930 | Резиновая втулка |
Загрузка ...
|
|
| 3 | 94006377986 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 4 | 93001120064 | Шестигранная гайка |
Загрузка ...
|
|
| 5 | 94020304505 | Шайба |
Загрузка ...
|
|
| 6 | 93001140053 | Пружинная шайба |
Загрузка ...
|
|
| 7 | 94020303996 | Рычаг, слева |
Загрузка ...
|
|
| 8 | 94006364098 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9 | 94006215117 | Шестигранная гайка |
Загрузка ...
|
|
| 10 | 94006455902 | Пружинная шайба |
Загрузка ...
|
|
| 11 | 94020337257 | Качающийся рычаг |
Загрузка ...
|
|
| 12 | 94006307676 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 13 | 94020304747 | Ограждающий лист |
Загрузка ...
|
|
| 14 | 94020304007 | Рычаг, справа |
Загрузка ...
|
|
| 15 | 94003501592 | Призматическая шпонка |
Загрузка ...
|
|
| 16 | 94020337265 | Защитный колпачок |
Загрузка ...
|
|
| 17 | 94020337273 | Втулка |
Загрузка ...
|
|
| 18 | 94003502577 | Шпонка с головкой |
Загрузка ...
|
|
| 19 | 94020303963 | Резиновая опора, справа |
Загрузка ...
|
|
| 20 | 94006044155 | Установочная шпилька |
Загрузка ...
|
|
| 21 | 94006214358 | Шестигранная гайка |
Загрузка ...
|
|
| 22 | 94020303047 | Сопряженный подшипник |
Загрузка ...
|
|
| 23 | 94020337482 | Корпус подшипника |
Загрузка ...
|
|
| 24 | 94020304675 | Фланец |
Загрузка ...
|
|
| 25 | 94020304642 | Картонная прокладка |
Загрузка ...
|
|
| 26 | 94003669661 | Самоустанавливающийся сферический роликоподшипник |
Загрузка ...
|
|
| 27 | 93001150085 | Стопорное кольцо |
Загрузка ...
|
|
| 28 | 94003670936 | Конический роликоподшипник |
Загрузка ...
|
|
| 29 | 1093310025 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 30 | 94006213968 | Шестигранная гайка |
Загрузка ...
|
|
| 31 | 93001140122 | Пружинная шайба |
Загрузка ...
|
|
| 32 | 1093312030 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 33 | 94020304714 | Рессорный лист |
Загрузка ...
|
|
| 34 | 94006307073 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 35 | 93000007069 | Пресс-масленка с конической головкой |
Загрузка ...
|
|
| 36 | 94001117835 | Кольцо радиального уплотнения вала |
Загрузка ...
|
|
| 37 | 93001140121 | Пружинная шайба |
Загрузка ...
|
|
| 38 | 94001120461 | Кольцо радиального уплотнения вала |
Загрузка ...
|
|
| 39 | 94020304378 | Приводной вал |
Загрузка ...
|
|
| 40 | 94020304570 | Вилчатый вал |
Загрузка ...
|
|
| 41 | 94020302761 | Крышка |
Загрузка ...
|
|
| 42 | 93001120053 | Шестигранная гайка |
Загрузка ...
|
|
| 43 | 1093308016 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 44 | 94020302745 | Прокладка |
Загрузка ...
|
|
| 45 | 94020302753 | Прокладка |
Загрузка ...
|
|
| 46 | 94003670655 | Конический роликоподшипник |
Загрузка ...
|
|
| 47 | 93002400064 | Кольцо радиального уплотнения вала |
Загрузка ...
|
|
| 48 | 94001121124 | Кольцо радиального уплотнения вала |
Загрузка ...
|
|
| 49 | 93001140120 | Пружинная шайба |
Загрузка ...
|
|
| 50 | 93001100102 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 51 | 94006464028 | Стопорная шайба |
Загрузка ...
|
|
| 52 | 94006230028 | Шлицевая гайка |
Загрузка ...
|
|
| 53 | 94020302704 | Колпачок |
Загрузка ...
|
|
| 54 | 94020304562 | Качающийся корпус |
Загрузка ...
|
|
| 56 | 94020304417 | Вкладыш подшипника |
Загрузка ...
|
|
| 57 | 94003672296 | Фланцевый подшипник |
Загрузка ...
|
|
| 59 | 94006372571 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 60 | 94006214993 | Шестигранная гайка |
Загрузка ...
|
|
| 61 | 94003659893 | Сферический шарикоподшипник |
Загрузка ...
|
|
| 62 | 93003600011 | Стяжная гильза |
Загрузка ...
|
|
| 64 | 94006305063 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 65 | 94020304152 | Защитный колпачок |
Загрузка ...
|
|
| 66 | 94006343696 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 67 | 94020302407 | Уплотнительная шайба |
Загрузка ...
|
|
| 68 | 93001140124 | Пружинная шайба |
Загрузка ...
|
|
| 69 | 94020337810 | Шайба |
Загрузка ...
|
|
| 70 | 94020304345 | Шайба |
Загрузка ...
|
|
| 71 | 94020304458 | Муфта соединения валов |
Загрузка ...
|
|
| 72 | 94003501576 | Призматическая шпонка |
Загрузка ...
|
|
| 73 | 94020304667 | Шкив клиноременной передачи |
Загрузка ...
|
|
| 74 | 94003661236 | Сферический шарикоподшипник |
Загрузка ...
|
|
| 75 | 93001130076 | Шайба |
Загрузка ...
|
|
| 76 | 94020304425 | Плита |
Загрузка ...
|
|
| 77 | 94020302833 | Установочная шайба |
Загрузка ...
|
|
| 78 | 94020302841 | Прокладка |
Загрузка ...
|
|
| 79 | 94020303088 | Проставочная шайба |
Загрузка ...
|
|
| 80 | 94020304554 | Вал с качающейся головкой |
Загрузка ...
|
|
| 81 | 94020304706 | Распорное кольцо |
Загрузка ...
|
|
| 82 | 94020304433 | Картонная прокладка |
Загрузка ...
|
|
| 83 | 94006307676 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 84 | 94003914505 | Крышка |
Загрузка ...
|
|
| 85 | 94020304458 | Муфта соединения валов |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
