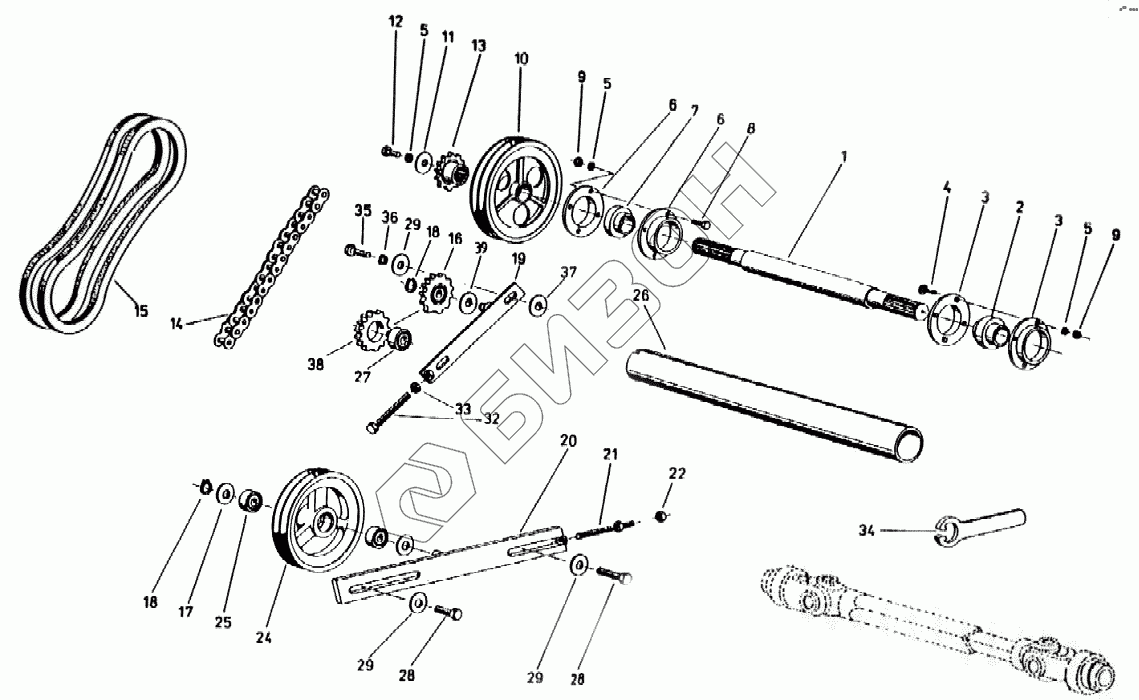

Графический каталог запасных частей к технике: Кировец-Ландтехник Жатка S42. Приводной вал
1
2
3
3
4
5
5
5
6
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
18
19
20
21
22
24
25
26
27
28
28
29
29
29
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94020361570 | Вал |
Загрузка ...
|
|
| 2 | 94003672054 | Самоустанавливающийся подшипник |
Загрузка ...
|
|
| 3 | 94020304015 | Вкладыш подшипника |
Загрузка ...
|
|
| 4 | 93001110053 | Болт с полукруглой головкой |
Загрузка ...
|
|
| 5 | 93001140122 | Пружинная шайба |
Загрузка ...
|
|
| 6 | 94020302126 | Вкладыш подшипника |
Загрузка ...
|
|
| 7 | 94003672046 | Самоустанавливающийся подшипник |
Загрузка ...
|
|
| 8 | 1093310030 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9 | 94006213968 | Шестигранная гайка |
Загрузка ...
|
|
| 10 | 94020303110 | Шкив клиноременной передачи |
Загрузка ...
|
|
| 10 | 94020313811 | Шкив клиноременной передачи |
Загрузка ...
|
|
| 11 | 94021424288 | Шайба |
Загрузка ...
|
|
| 12 | 1093310035 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 13 | 94020303127 | Звездочка, 12 зубьев |
Загрузка ...
|
|
| 14 | 94006803641 | Роликовая цепь |
Загрузка ...
|
|
| 15 | 94001111895 | Комплект узких клиновых ремней |
Загрузка ...
|
|
| 16 | 94020303215 | Звездочка |
Загрузка ...
|
|
| 17 | 94020311594 | Шайба защитная |
Загрузка ...
|
|
| 18 | 93001150012 | Стопорное кольцо |
Загрузка ...
|
|
| 19 | 94020361618 | Установочный кронштейн |
Загрузка ...
|
|
| 20 | 94020337023 | Установочный кронштейн |
Загрузка ...
|
|
| 21 | 94020303297 | Регулировочный винт |
Загрузка ...
|
|
| 22 | 93001120064 | Шестигранная гайка |
Загрузка ...
|
|
| 24 | 94020337048 | Шкив клиноременной передачи |
Загрузка ...
|
|
| 25 | 94003651900 | Радиальный шарикоподшипник |
Загрузка ...
|
|
| 26 | 94020361216 | Ограждение вала |
Загрузка ...
|
|
| 27 | 94003671703 | Радиальный шарикоподшипник |
Загрузка ...
|
|
| 28 | 1093316030 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 29 | 92006502783 | Шайба |
Загрузка ...
|
|
| 32 | 1093316100 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 33 | 94006206710 | Шестигранная гайка |
Загрузка ...
|
|
| 34 | 94021424624 | Ключ для выходных валов |
Загрузка ...
|
|
| 35 | 1093316030 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 36 | 94006455902 | Пружинная шайба |
Загрузка ...
|
|
| 37 | 94021427104 | Шайба |
Загрузка ...
|
|
| 38 | 94020303223 | Шкив клиноременной передачи |
Загрузка ...
|
|
| 39 | 94020303231 | Защитная шайба |
Загрузка ...
|
|
| 40 | 94006804015 | Звено |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
