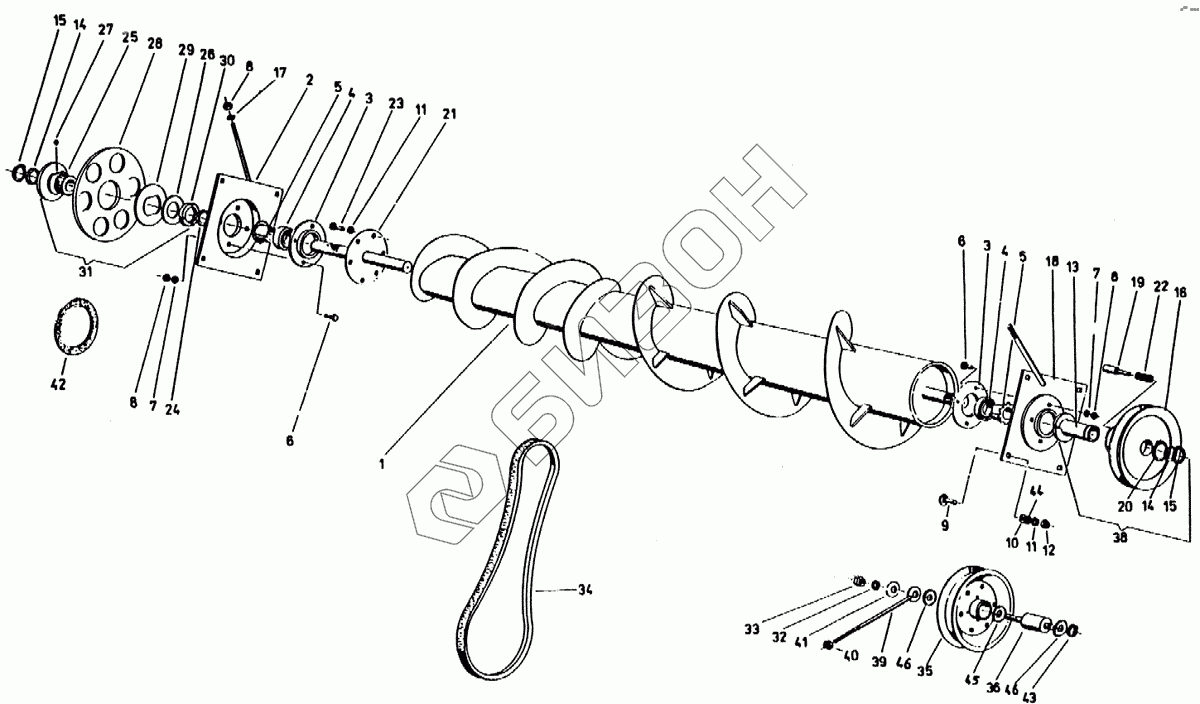

Графический каталог запасных частей к технике: Кировец-Ландтехник Жатка S42. Транспортировочный шнек
1
2
3
3
4
4
5
5
6
6
7
7
8
8
8
9
10
11
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
38
39
40
41
42
43
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94020361554 | Транспортировочный шнек |
Загрузка ...
|
|
| 2 | 94020303578 | Стойка подшипника |
Загрузка ...
|
|
| 3 | 94020303545 | Вкладыш подшипника |
Загрузка ...
|
|
| 4 | 94003672134 | Самоустанавливающийся подшипник |
Загрузка ...
|
|
| 5 | 93003600015 | Стяжная гильза |
Загрузка ...
|
|
| 6 | 94007755334 | Болт с полукруглой головкой |
Загрузка ...
|
|
| 7 | 93001140122 | Пружинная шайба |
Загрузка ...
|
|
| 8 | 94006213968 | Шестигранная гайка |
Загрузка ...
|
|
| 9 | 94007757344 | Болт с полукруглой головкой |
Загрузка ...
|
|
| 10 | 94020304722 | Шайба |
Загрузка ...
|
|
| 11 | 93001140053 | Пружинная шайба |
Загрузка ...
|
|
| 12 | 93001120064 | Шестигранная гайка |
Загрузка ...
|
|
| 13 | 94020361675 | Ступица |
Загрузка ...
|
|
| 14 | 94006608630 | Шайба установочная толщиной 1,0 мм |
Загрузка ...
|
|
| 15 | 93001150022 | Стопорное кольцо |
Загрузка ...
|
|
| 16 | 94020361722 | Шкив клиноременной передачи |
Загрузка ...
|
|
| 17 | 93001130067 | Шайба |
Загрузка ...
|
|
| 18 | 94020303746 | Стойка подшипника |
Загрузка ...
|
|
| 19 | 94020361714 | Палец |
Загрузка ...
|
|
| 20 | 93001150029 | Стопорное кольцо |
Загрузка ...
|
|
| 21 | 94020304031 | Хвостовик вала |
Загрузка ...
|
|
| 22 | 94020161610 | Пружина сжатия |
Загрузка ...
|
|
| 23 | 1093312030 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 24 | 94020304064 | Распорная втулка |
Загрузка ...
|
|
| 25 | 94020338668 | Деталь муфты |
Загрузка ...
|
|
| 26 | 94020303328 | Тарельчатая пружина |
Загрузка ...
|
|
| 27 | 94003675354 | Цилиндрический ролик |
Загрузка ...
|
|
| 28 | 94020338676 | Звездочка, 58 зубьев |
Загрузка ...
|
|
| 29 | 94020338684 | Прижимная планка |
Загрузка ...
|
|
| 30 | 94006230575 | Шлицевая гайка |
Загрузка ...
|
|
| 31 | 94020338651 | Фрикционная предохранительная муфта |
Загрузка ...
|
|
| 32 | 94006456028 | Пружинная шайба |
Загрузка ...
|
|
| 33 | 94006215061 | Шестигранная гайка |
Загрузка ...
|
|
| 34 | 94001111942 | Узкий клиновой ремень |
Загрузка ...
|
|
| 35 | 94020303416 | Шкив клиноременной передачи |
Загрузка ...
|
|
| 36 | 94020337072 | Палец |
Загрузка ...
|
|
| 38 | 94020361667 | Шкив клиноременной передачи |
Загрузка ...
|
|
| 39 | 94020303440 | Регулировочный винт |
Загрузка ...
|
|
| 40 | 94006213968 | Шестигранная гайка |
Загрузка ...
|
|
| 41 | 94721250915 | Шайба |
Загрузка ...
|
|
| 42 | 94001318103 | Накладка муфты |
Загрузка ...
|
|
| 43 | 93001150012 | Стопорное кольцо |
Загрузка ...
|
|
| 44 | 94006503124 | Шайба |
Загрузка ...
|
|
| 45 | 94003653084 | Радиальный шарикоподшипник |
Загрузка ...
|
|
| 46 | 94020311594 | Шайба защитная |
Загрузка ...
|
|
| 47 | 94020304144 | Проставочная шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
