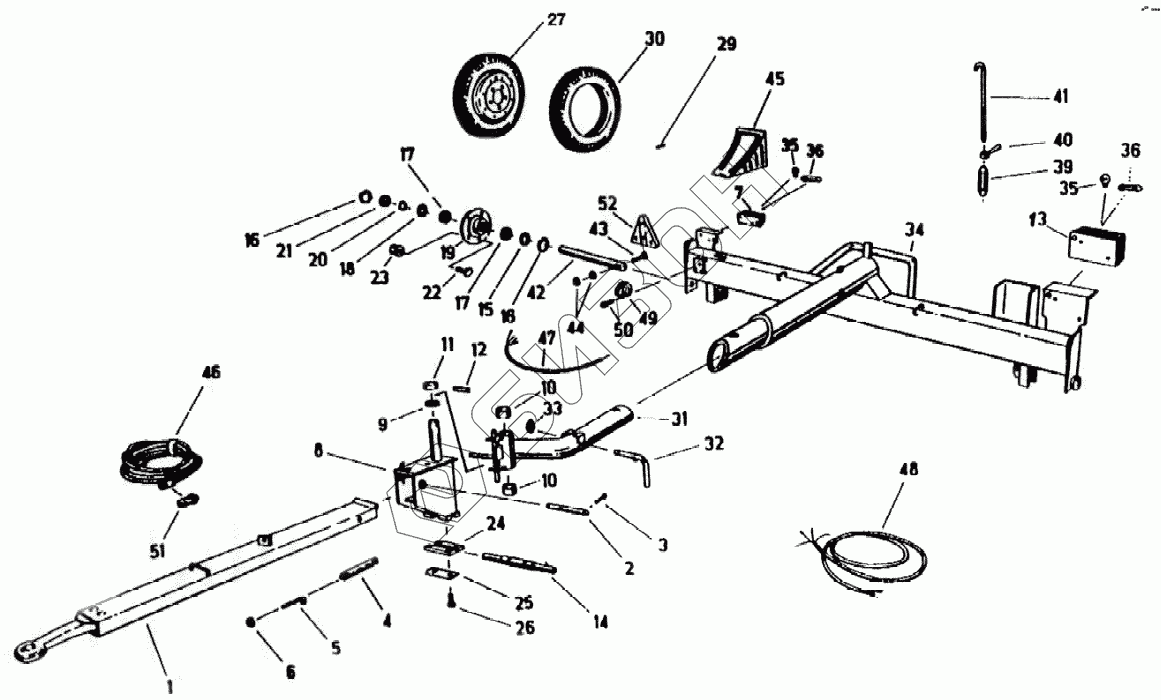

Графический каталог запасных частей к технике: Кировец-Ландтехник Жатка S42. Транспортная тележка
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
29
30
31
32
33
34
35
35
36
36
39
40
41
42
43
44
45
46
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 94020312843 | Дышло |
Загрузка ...
|
|
| 2 | 94020312642 | Палец |
Загрузка ...
|
|
| 3 | 93001230041 | Шплинт |
Загрузка ...
|
|
| 4 | 94006700973 | Пружина растяжения |
Загрузка ...
|
|
| 5 | 94006068820 | Рым-болт |
Загрузка ...
|
|
| 6 | 93001120006 | Шестигранная гайка |
Загрузка ...
|
|
| 7 | 94007043803 | Световой прибор |
Загрузка ...
|
|
| 8 | 94020312667 | Поворотная тележка |
Загрузка ...
|
|
| 9 | 94020312634 | Шайба |
Загрузка ...
|
|
| 10 | 1093408125 | Шестигранная гайка |
Загрузка ...
|
|
| 11 | 94020312618 | Установочное кольцо |
Загрузка ...
|
|
| 12 | 1093108100 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 13 | 94007044170 | Световой прибор |
Загрузка ...
|
|
| 14 | 94020312796 | Передний мост |
Загрузка ...
|
|
| 15 | 94020312802 | Уплотнение |
Загрузка ...
|
|
| 16 | 93001150079 | Стопорное кольцо |
Загрузка ...
|
|
| 17 | 94003651363 | Радиальный шарикоподшипник |
Загрузка ...
|
|
| 18 | 94020085792 | Уплотнительная шайба |
Загрузка ...
|
|
| 19 | 94768007016 | Ступица колеса |
Загрузка ...
|
|
| 20 | 94006450818 | Стопорное кольцо |
Загрузка ...
|
|
| 21 | 94020312810 | Крышка |
Загрузка ...
|
|
| 22 | 94004128505 | Болт колеса |
Загрузка ...
|
|
| 23 | 94006111560 | Гайка крепления колеса |
Загрузка ...
|
|
| 24 | 94020312763 | Хомутик |
Загрузка ...
|
|
| 25 | 94020313346 | Стопорная шайба |
Загрузка ...
|
|
| 26 | 1093312025 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 27 | 94768002116 | Колесо, в сборе |
Загрузка ...
|
|
| 29 | 94004127006 | Клапан |
Загрузка ...
|
|
| 30 | 94001604213 | Шина |
Загрузка ...
|
|
| 31 | 94020312948 | Кожух полуоси |
Загрузка ...
|
|
| 32 | 94020312417 | Чека |
Загрузка ...
|
|
| 33 | 94004010316 | Откидная защелка |
Загрузка ...
|
|
| 34 | 94020313081 | Рама |
Загрузка ...
|
|
| 35 | 94007024987 | Лампа накаливания, 21 Вт |
Загрузка ...
|
|
| 36 | 94007001031 | Лампа накаливания |
Загрузка ...
|
|
| 39 | 94006189017 | Гайка стяжного замка |
Загрузка ...
|
|
| 40 | 94003003510 | Коническая рукоятка |
Загрузка ...
|
|
| 41 | 94020313065 | Шпиль |
Загрузка ...
|
|
| 42 | 94020534622 | Ось |
Загрузка ...
|
|
| 43 | 94006305633 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 44 | 1093410150 | Шестигранная гайка |
Загрузка ...
|
|
| 45 | 94003630760 | Противооткатный клин |
Загрузка ...
|
|
| 46 | 94020534011 | Соединительный кабель, 7 м |
Загрузка ...
|
|
| 46 | 94020312587 | Соединительный кабель, 9 м |
Загрузка ...
|
|
| 47 | 94020534501 | Кабель |
Загрузка ...
|
|
| 48 | 94020534518 | Кабель |
Загрузка ...
|
|
| 49 | 94007021638 | Розетка |
Загрузка ...
|
|
| 50 | 94006006502 | Болт с цилиндрической головкой |
Загрузка ...
|
|
| 51 | 94007066713 | Штекер |
Загрузка ...
|
|
| 52 | 94004003300 | Отражатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
