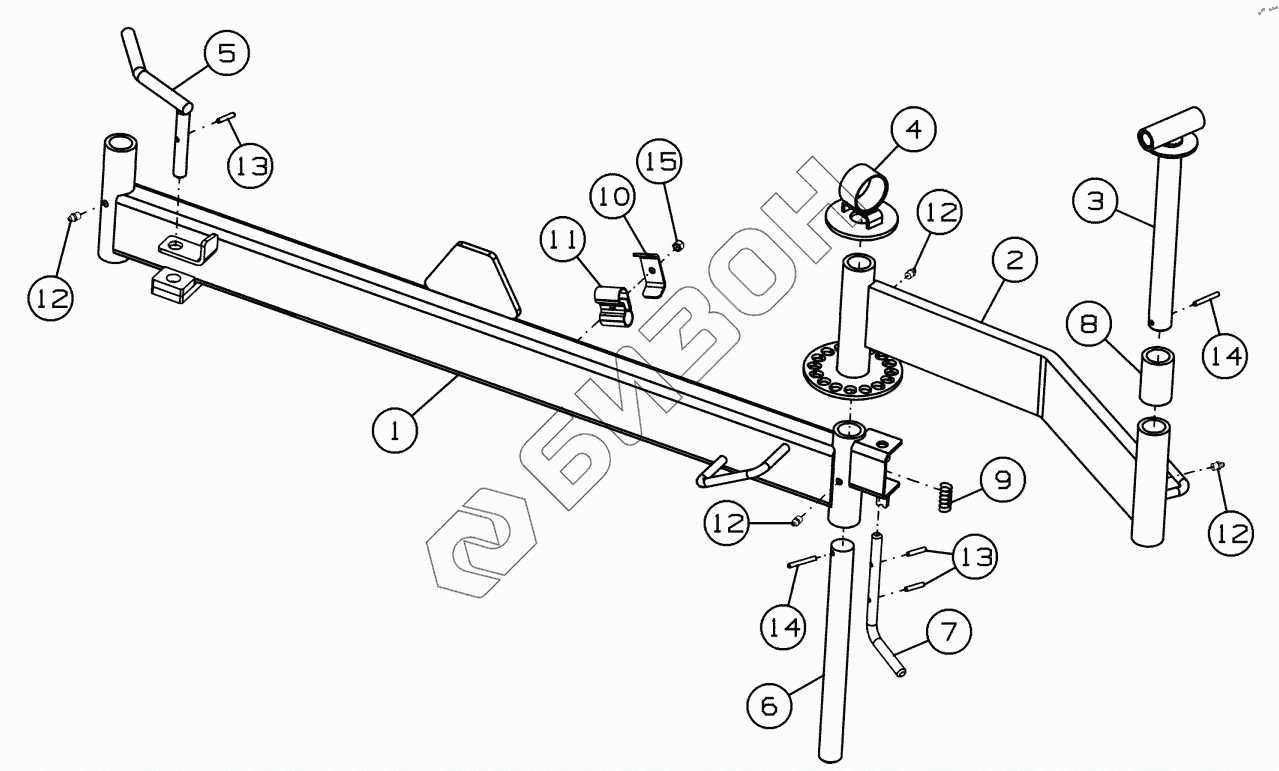

Графический каталог запасных частей к технике: Клевер АТ-11. Рычаг АТ-11.47.080

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
13
13
14
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 АТ-11.47.160 Кронштейн нижний
Загрузка ...
2 АТ-11.47.180 Кронштейн верхний
Загрузка ...
3 АТ-11.47.190 Палец
Загрузка ...
4 АТ-11.47.200 Кронштейн
Загрузка ...
5 АТ-11.47.210 Ручка
Загрузка ...
6 АТ-11.47.608 Ось
Загрузка ...
7 АТ-11.47.691 Штырь
Загрузка ...
8 АТ-11.47.864 Трубка
Загрузка ...
9 АТ-11.47.616 Пружина
Загрузка ...
10 ДХ-971.12.402 Кронштейн
Загрузка ...
11 ДХ-880.12.002А Уплотнитель
Загрузка ...
12 Масленка 1.2.Ц6.хр Масленка 1.2.Ц6.хр
Загрузка ...
13 Штифт А.6х35.60С2 Штифт
Загрузка ...
14 Штифт А.6х45.60С2 Штифт
Загрузка ...
15 Гайка М8-6Н.6.019 Гайка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
