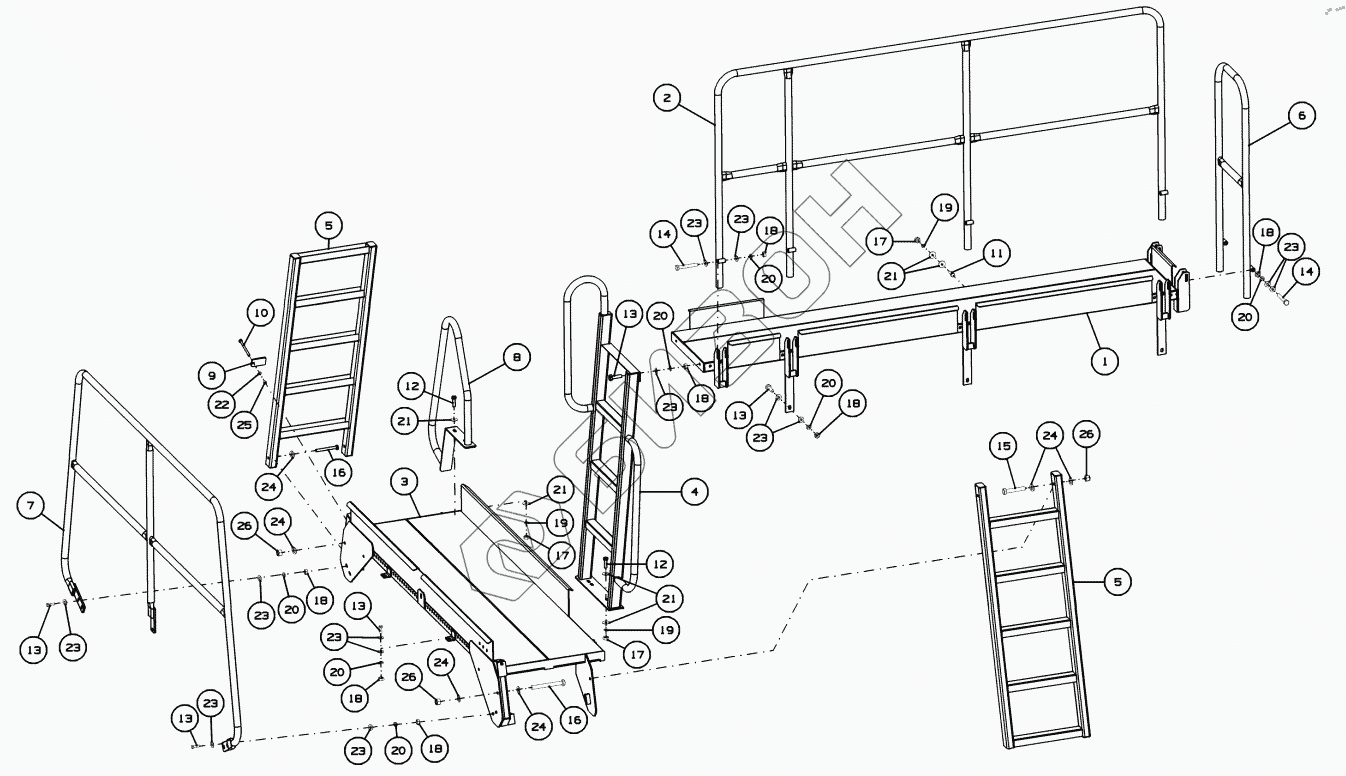

Графический каталог запасных частей к технике: Клевер АТ-8. Площадка АТ-8.46.000
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
13
13
13
13
14
14
15
16
16
17
17
17
18
18
18
18
18
18
18
19
19
19
20
20
20
20
20
20
20
21
21
21
21
22
23
23
23
23
23
23
23
23
23
23
24
24
24
24
24
25
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | АТ-8.46.100 | Площадка верхняя |
Загрузка ...
|
|
| 2 | АТ-8.46.600 | Ограждение |
Загрузка ...
|
|
| 3 | АТ-11.46.200 | Площадка нижняя |
Загрузка ...
|
|
| 4 | АТ-11.46.400 | Лестница |
Загрузка ...
|
|
| 5 | АТ-11.46.500 | Лестница |
Загрузка ...
|
|
| 6 | АТ-11.46.700 | Ограждение |
Загрузка ...
|
|
| 7 | АТ-11.46.800 | Ограждение |
Загрузка ...
|
|
| 8 | АТ-11.46.900 | Поручень |
Загрузка ...
|
|
| 9 | АТ-11.46.428 | Прижим |
Загрузка ...
|
|
| 10 | Болт М6-6gх65.88.019 | Болт |
Загрузка ...
|
|
| 11 | Болт М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | Болт М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | Болт М10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 14 | Болт М10-6gх70.88.35.019 | Болт |
Загрузка ...
|
|
| 15 | Болт М12-6gх70.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | Болт М12-6gх110.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | Гайка М8-6H.6.019 | Гайка |
Загрузка ...
|
|
| 18 | Гайка М10-6H.6 | Гайка |
Загрузка ...
|
|
| 19 | Шайба 8T 65Г 019 | Шайба |
Загрузка ...
|
|
| 20 | Шайба 10T 65Г 019 | Шайба |
Загрузка ...
|
|
| 21 | Шайба C 8.01.019 | Шайба |
Загрузка ...
|
|
| 22 | Шайба C.6.01.019 | Шайба |
Загрузка ...
|
|
| 23 | Шайба C.10.01.019 | Шайба |
Загрузка ...
|
|
| 24 | Шайба C.12.01.019 | Шайба |
Загрузка ...
|
|
| 25 | Гайка М6-6Н.8.019 | Гайка |
Загрузка ...
|
|
| 26 | Гайка М12-6Н.8.019 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
