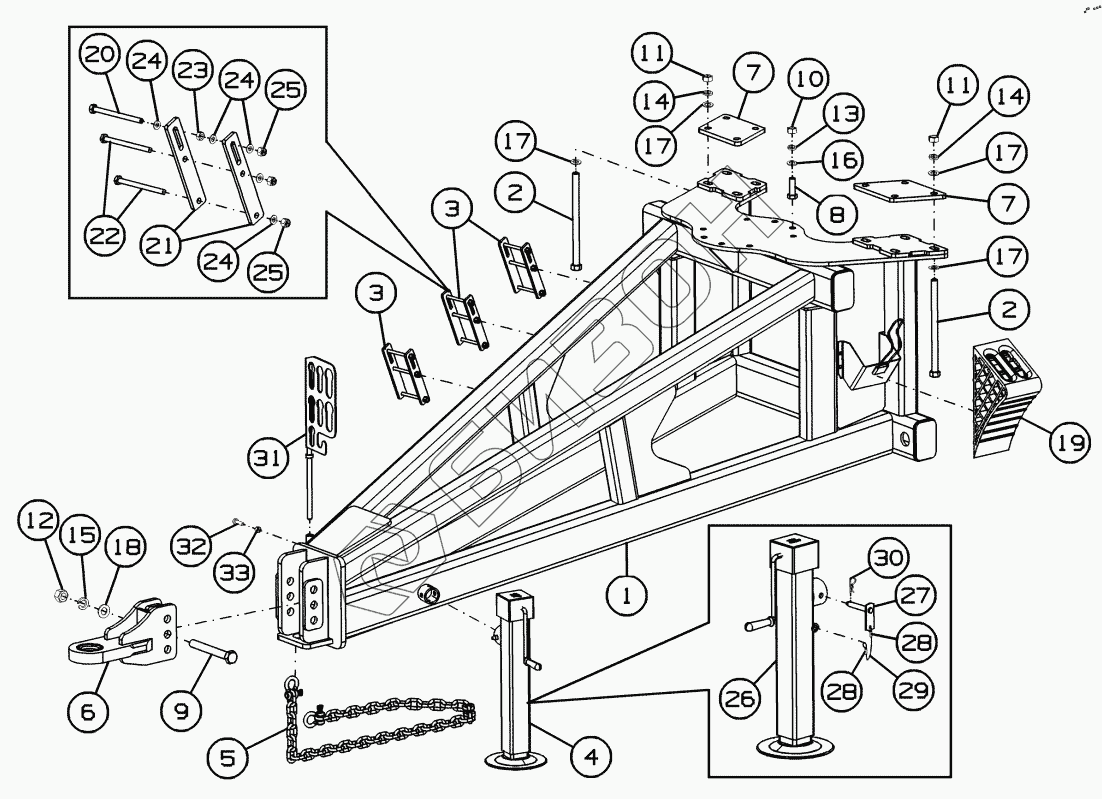

Графический каталог запасных частей к технике: Клевер АТ-8. Сница АТ-11.05.000
1
2
2
3
3
4
5
6
7
7
8
9
10
11
11
12
13
14
15
16
17
17
17
17
18
19
20
21
22
23
24
24
24
25
25
26
27
28
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | АТ-11.05.010 | Cница |
Загрузка ...
|
|
| 2 | АТ-11.05.030 | Шпилька |
Загрузка ...
|
|
| 3 | АТ-11.05.100 | Кронштейн |
Загрузка ...
|
|
| 4 | АТ-11.05.200 | Домкрат |
Загрузка ...
|
|
| 5 | БВ-061.05.150 | Цепь |
Загрузка ...
|
|
| 6 | АТ-11.05.040 | Петля прицепная |
Загрузка ...
|
|
| 7 | АТ-11.05.401 | Пластина |
Загрузка ...
|
|
| 8 | Болт М20-6gх60.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | Болт М27-6gх220.109.019 | Болт |
Загрузка ...
|
|
| 10 | Гайка М20-6H.6.019 | Гайка |
Загрузка ...
|
|
| 11 | Гайка М22-6H.6.019 | Гайка |
Загрузка ...
|
|
| 12 | Гайка М27-6H.6.019 | Гайка |
Загрузка ...
|
|
| 13 | Шайба 20T 65Г 019 | Шайба |
Загрузка ...
|
|
| 14 | Шайба 22T 65Г 019 | Шайба |
Загрузка ...
|
|
| 15 | Шайба 27T 65Г 019 | Шайба |
Загрузка ...
|
|
| 16 | Шайба C.20.01.019 | Шайба |
Загрузка ...
|
|
| 17 | Шайба C.22.01.019 | Шайба |
Загрузка ...
|
|
| 18 | Шайба C.27.01.019 | Шайба |
Загрузка ...
|
|
| 19 | UK 46К1 | Упор противооткатный |
Загрузка ...
|
|
| 20 | АТ-11.05.110 | Шпилька |
Загрузка ...
|
|
| 21 | АТ-11.05.425 | Пластина |
Загрузка ...
|
|
| 22 | Болт М10-6gх130.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | Гайка М10-6H.6.019 | Гайка |
Загрузка ...
|
|
| 24 | Шайба C.10.01.019 | Шайба |
Загрузка ...
|
|
| 25 | Гайка М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 26 | АТ-11.05.210 | Домкрат |
Загрузка ...
|
|
| 27 | АТ-11.05.300 | Фиксатор |
Загрузка ...
|
|
| 28 | РСМ-10.01.01.809А | Трубка |
Загрузка ...
|
|
| 29 | РСМ-10Б.01.01.014А-05 | Поводок |
Загрузка ...
|
|
| 30 | Шплинт 2.2,8х40.019 | Шплинт |
Загрузка ...
|
|
| 31 | АТ-11.05.070 | Кронштейн |
Загрузка ...
|
|
| 32 | Болт М8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | Гайка М8-6Н.6.019 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
