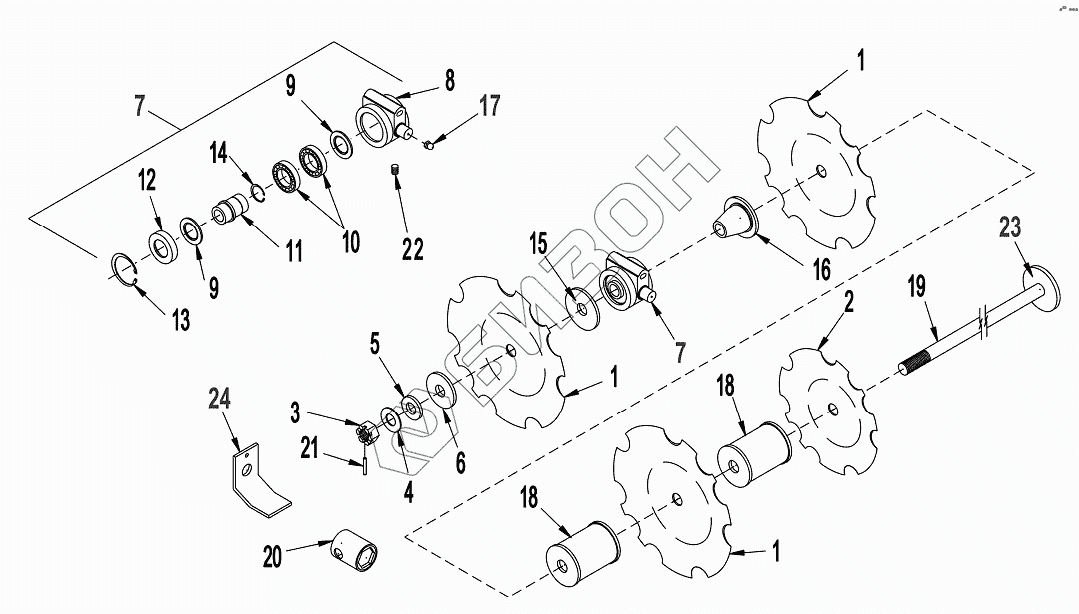

Графический каталог запасных частей к технике: Клевер DV-1000/600. Батарея
1
1
1
2
3
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
18
19
19
19
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | DG20051 | Дисковое лезвие |
Загрузка ...
|
|
| 2 | DG138 | Закрывающий диск |
Загрузка ...
|
|
| 3 | DG82 | Корончатая гайка |
Загрузка ...
|
|
| 4 | DG89 | Регулировочная шайба |
Загрузка ...
|
|
| 5 | DG88 | Регулировочная шайба |
Загрузка ...
|
|
| 6 | DG13184 | Шайба |
Загрузка ...
|
|
| 7 | DGB9900 | Узел подшипника |
Загрузка ...
|
|
| 8 | DG9901 | Корпус подшипника |
Загрузка ...
|
|
| 9 | DG9905 | Сальник |
Загрузка ...
|
|
| 10 | DG9904 | Шариковый подшипник |
Загрузка ...
|
|
| 11 | DG9906 | Муфта |
Загрузка ...
|
|
| 12 | DG9902 | Крышка корпуса подшипника |
Загрузка ...
|
|
| 13 | DG9910 | Внешнее пружинное упорное кольцо |
Загрузка ...
|
|
| 14 | DG9911 | Внутреннее пружинное упорное кольцо |
Загрузка ...
|
|
| 15 | DGA11079 | Короткая проставка – шайба |
Загрузка ...
|
|
| 16 | DGA10564 | Длинная проставка – шайба |
Загрузка ...
|
|
| 17 | 10GN1 | Прямой смазочный ниппель |
Загрузка ...
|
|
| 18 | DGA11081 | Проставка – шпулька |
Загрузка ...
|
|
| 19 | DGA193 | Вал батареи с 9 лезвиями |
Загрузка ...
|
|
| 19 | DGA194 | Вал батареи с 10 лезвиями |
Загрузка ...
|
|
| 19 | DGA195 | Вал батареи с 11 лезвиями |
Загрузка ...
|
|
| 20 | DGA35 | Торцевой гаечный ключ |
Загрузка ...
|
|
| 21 | DG10590 | Защита подшипника |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
