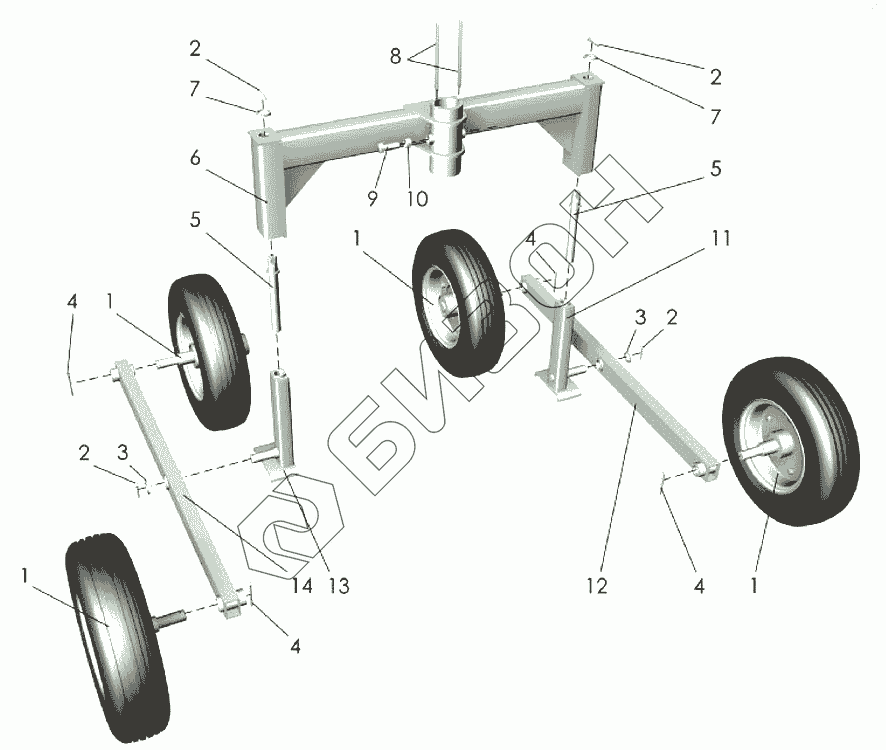

Графический каталог запасных частей к технике: Клевер ГРН-471 "Kolibri". Каретка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
1
2
2
2
2
3
3
4
4
4
4
5
5
6
7
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 ГРН-471.02.060 Колесо
Загрузка ...
2 [Шплинт 6,3х40.019 ГОСТ397-79] Шплинт 6,3х40.019 ГОСТ397-79
Загрузка ...
3 [Шайба С27.01.019 ГОСТ11371-78] Шайба С27.01.019 ГОСТ11371-78
Загрузка ...
4 [Шплинт 6,3х71.019 ГОСТ397-79] Шплинт 6,3х71.019 ГОСТ397-79
Загрузка ...
5 ГРН-471.02.090 Винт
Загрузка ...
6 ГРН-471.02.010 Балка
Загрузка ...
7 [Шайба С24.01.019 ГОСТ11371-78] Шайба С24.01.019 ГОСТ11371-78
Загрузка ...
8 [Шпонка 14х9х150 ГОСТ23360-78] Шпонка 14х9х150 ГОСТ23360-78
Загрузка ...
9 [Болт М16-6gх45.58.019 ГОСТ23360-78] Болт М16-6gх45.58.019 ГОСТ23360-78
Загрузка ...
10 [Гайка М16-6Н.6.019 ГОСТ5915-70] Гайка М16-6Н.6.019 ГОСТ5915-70
Загрузка ...
11 ГРН-471.02.080А-01 Стойка
Загрузка ...
12 ГРН-471.02.100Б Коромысло
Загрузка ...
13 ГРН-471.02.080А Стойка
Загрузка ...
14 ГРН-471.02.100Б-01 Коромысло
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
