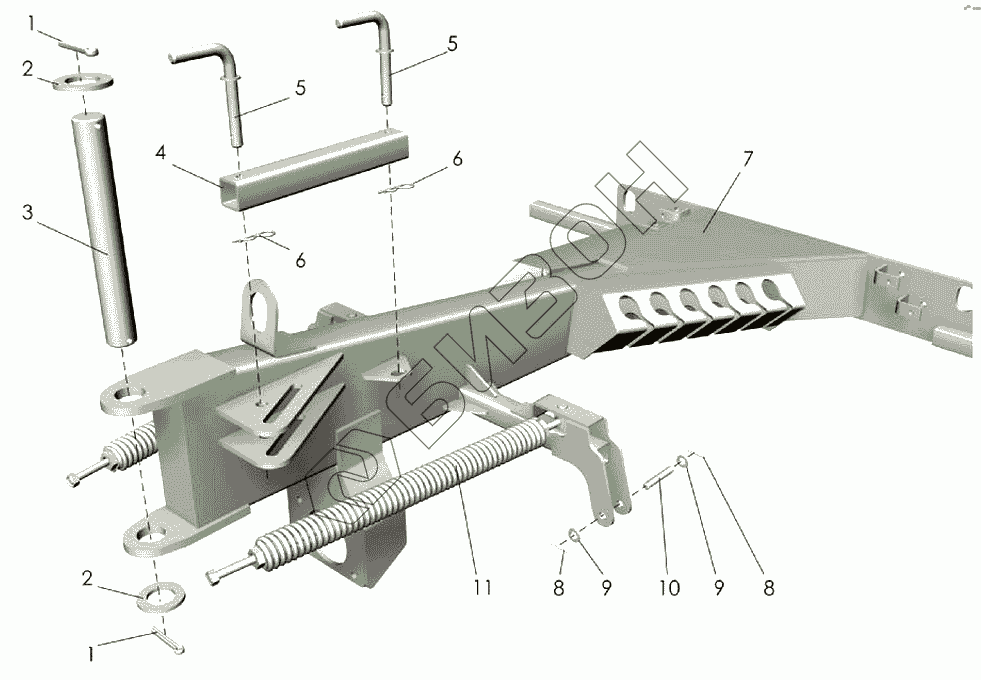

Графический каталог запасных частей к технике: Клевер ГРН-471 "Kolibri". Рама

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
4
5
5
6
6
7
8
8
9
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 [Шплинт 8х63.019 ГОСТ397-79] Шплинт 8х63.019 ГОСТ397-79
Загрузка ...
2 ГРН-471.00.407 Шайба
Загрузка ...
3 ГРН-471.00.608 Ось
Загрузка ...
4 ГРН-471.00.811А Труба
Загрузка ...
5 ГРН-471.00.150 Упор
Загрузка ...
6 [Шплинт 2.2,8х40.019 ОСТ 23.2.2-79] Шплинт 2.2,8х40.019 ОСТ 23.2.2-79
Загрузка ...
7 ГРН-471.03.000Б Рама
Загрузка ...
8 [Шплинт 3,2х25.019 ГОСТ397-79] Шплинт 3,2х25.019 ГОСТ397-79
Загрузка ...
9 [Шайба С.12.01.019 ГОСТ11371-78] Шайба С.12.01.019 ГОСТ11371-78
Загрузка ...
10 [Ось 2-12h11х75.35.Ц9хр ГОСТ9650-80] Ось 2-12h11х75.35.Ц9хр ГОСТ9650-80
Загрузка ...
11 ГРН-471.00.010 Пружина
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
