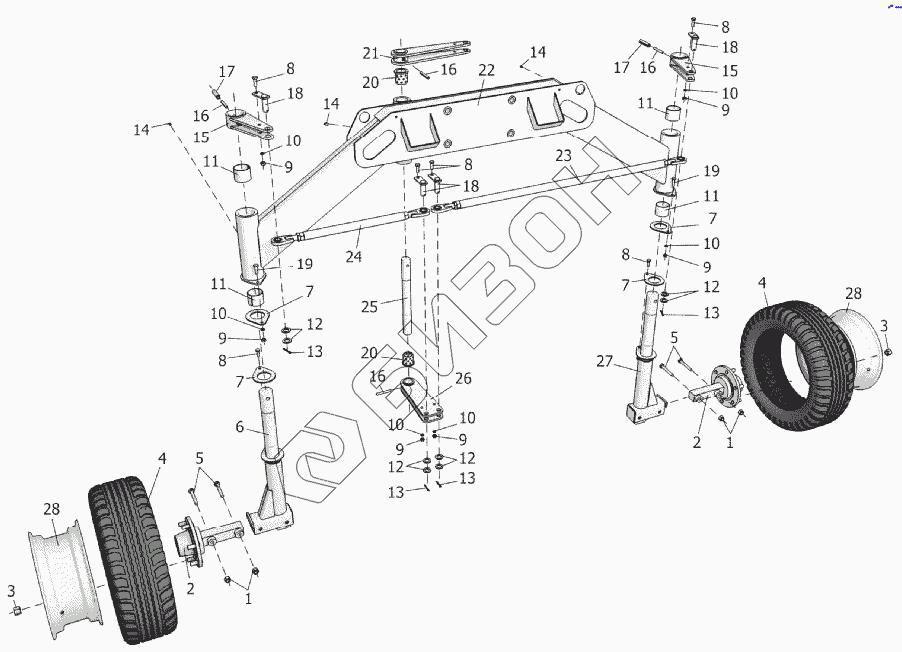

Графический каталог запасных частей к технике: Клевер ГРП-810 "Kolibri Duo". Балка задняя
1
1
2
2
3
3
4
4
5
5
6
7
7
7
7
8
8
8
8
8
9
9
9
9
9
9
10
10
10
10
10
10
11
11
11
11
12
12
12
12
13
13
13
13
14
14
14
15
15
16
16
16
16
17
17
18
18
18
19
19
20
20
21
22
23
24
25
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М16-6Н.8.019 | Гайка |
Загрузка ...
|
|
| 2 | ППТ-041.02.110 | Ступица |
Загрузка ...
|
|
| 3 | М18 | Гайка |
Загрузка ...
|
|
| 4 | 10.0/75-15,3 Ф-274 | Шина |
Загрузка ...
|
|
| 5 | М16-6gх105.88.019 | Болт |
Загрузка ...
|
|
| 6 | ГРП-810.01.03.020-01 | Нога |
Загрузка ...
|
|
| 7 | ГРП-811.01.03.409 | Фиксатор |
Загрузка ...
|
|
| 8 | М10-6gх30.88.019 | Болт |
Загрузка ...
|
|
| 9 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 10 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 11 | 6050KU | Втулка |
Загрузка ...
|
|
| 12 | С20.01.019 | Шайба |
Загрузка ...
|
|
| 13 | 5х40.019 | Шплинт |
Загрузка ...
|
|
| 14 | 1.2.Ц6хр | Масленка |
Загрузка ...
|
|
| 15 | ГРП-810.01.03.050 | Рычаг |
Загрузка ...
|
|
| 16 | А.10х70.60С2 | Штифт |
Загрузка ...
|
|
| 17 | А.16х70.60С2 | Штифт |
Загрузка ...
|
|
| 18 | ГРП-810.01.03.150 | Фиксатор |
Загрузка ...
|
|
| 19 | М10-6gх40.88.019 | Болт |
Загрузка ...
|
|
| 20 | Oltek F 40506550 | Втулка фланцевая |
Загрузка ...
|
|
| 21 | ГРП-810.01.03.060 | Рычаг |
Загрузка ...
|
|
| 22 | ГРП-811.01.03.010 | Балка задняя |
Загрузка ...
|
|
| 23 | ГРП-811.01.03.110 | Тяга |
Загрузка ...
|
|
| 24 | ГРП-811.01.03.100 | Тяга |
Загрузка ...
|
|
| 25 | ГРП-811.01.03.607 | Ось |
Загрузка ...
|
|
| 26 | ГРП-810.01.03.070 | Рычаг |
Загрузка ...
|
|
| 27 | ГРП-810.01.03.020 | Нога |
Загрузка ...
|
|
| 28 | 9.00х15,3 | Колесо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
