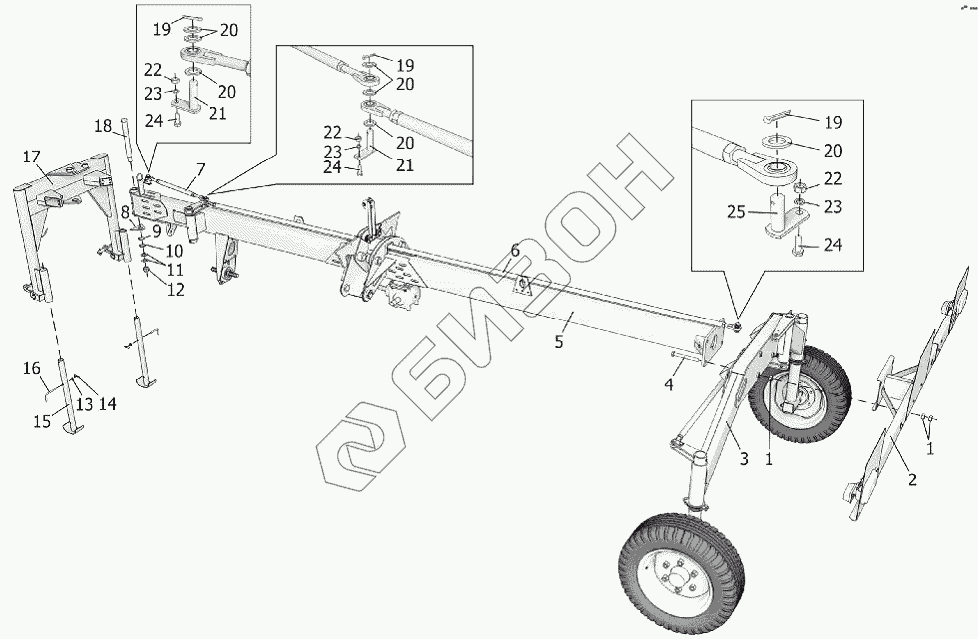

Графический каталог запасных частей к технике: Клевер ГРП-810 "Kolibri Duo". Шасси
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
20
20
20
20
21
21
22
22
22
23
23
23
24
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 2 | ГРП-811.01.00.080 | Панель габаритов |
Загрузка ...
|
|
| 3 | ГРП-811.01.03.000 | Балка задняя |
Загрузка ...
|
|
| 4 | М20-6gх170.88.019 | Болт |
Загрузка ...
|
|
| 5 | ГРП-811.01.02.000 | Балка средняя |
Загрузка ...
|
|
| 6 | ГРП-811.01.00.040 | Тяга |
Загрузка ...
|
|
| 7 | ГРП-811.01.03.100 | Тяга |
Загрузка ...
|
|
| 8 | ГРП-811.01.00.403 | Накладка |
Загрузка ...
|
|
| 9 | ГРП-810.01.00.401 | Шайба |
Загрузка ...
|
|
| 10 | ГРП-810.01.00.401-01 | Шайба |
Загрузка ...
|
|
| 11 | С30.01.019 | Шайба |
Загрузка ...
|
|
| 12 | М30 DIN 985Zp | Гайка |
Загрузка ...
|
|
| 13 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 14 | 2.3,6х50.019 | Шплинт пружинный ОСТ 23.2.2-79 |
Загрузка ...
|
|
| 15 | ГРП-811.01.00.020 | Опора |
Загрузка ...
|
|
| 16 | ГРП-810.01.00.602 | Упор |
Загрузка ...
|
|
| 17 | ГРП-811.01.01.000 | Навеска |
Загрузка ...
|
|
| 18 | ГРП-810.01.00.601 | Ось |
Загрузка ...
|
|
| 19 | 5х36.019 | Шплинт |
Загрузка ...
|
|
| 20 | С20.01.019 | Шайба |
Загрузка ...
|
|
| 21 | ГРП-810.01.03.150-01 | Фиксатор |
Загрузка ...
|
|
| 22 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 23 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 24 | М10-6gх30.88.019 | Болт |
Загрузка ...
|
|
| 25 | ГРП-810.01.03.150 | Фиксатор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
